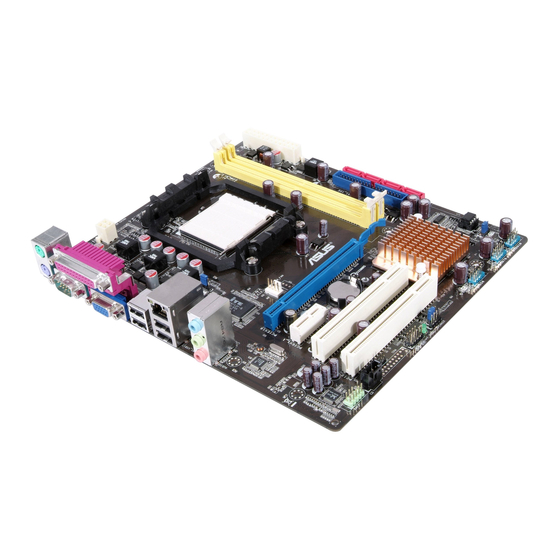

Asus M2N68 PLUS Handbuch
Vorschau ausblenden Andere Handbücher für M2N68 PLUS:
Inhaltsverzeichnis

Werbung

M2N68 PLUS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus M2N68 PLUS

  • Seite 1 M2N68 PLUS...
  • Seite 2 Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK, ZUR VERFÜGUNG.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M2N68 PLUS Spezifikationsübersicht ............ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............
  • Seite 4 Support-DVD-Informationen ......... 1-24 Kapitel 2 BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS 3-Programm ......2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ...............
  • Seite 5 Hardware Monitor ............2-16 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-17 2.6.2 Boot Settings Configuration .......... 2-17 2.6.3 Security ................. 2-18 Tools-Menü ................. 2-19 2.7.1 ASUS EZ Flash 2 ............2-19 2.7.2 AI NET 2................ 2-19 Exit-Menü ..................2-20...
  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 9: M2N68 Plus Spezifikationsübersicht

    Speichermodule Unterstützt bis zu 8GB Systemspeicher * DDR2 1066 wird nur von AM3/AM2+ CPUs unterstützt. ** Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. *** Wenn Sie auf einem Windows 32-Bit-Betriebssystem ® 4GB Arbeitsspeicher oder mehr installieren, erkennt das Betriebssystem durch die Speicheradressenbegrenzung weniger als 3GB.
  • Seite 10 M2N68 PLUS Spezifikationsübersicht Rücktafelanschlüsse 1 x PS/2 Tastaturanschluss 1 x PS/2 Mausanschluss 1 x LAN (RJ45)-Anschluss 4 x USB 2.0/1.1-Anschluss 6-Kanal Audio-Anschlüsse 1 x LPT-Anschluss 1 x COM-Anschluss Interne Anschlüsse 3 x USB 2.0/1.1 Sockel für 6 zusätzliche USB 2.0/1.1 Anschlüsse...
  • Seite 11: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M2N68 PLUS Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!
  • Seite 12: Dual-Channel Ddr2 1066-Unterstützung

    Speicherberechnung, der Systemleistung bei 3D-Grafiken und weiterer speicherhungriger Anwendungen. DDR2 1066 wird nicht von allen AM2+-Prozessoren unterstützt. Eine Liste AM3 / AM2+ CPU Modelle finden Sie unter www.asus.com. AMD Cool ‘n’ Quiet-Technologie Das Motherboard unterstützt die AMD Cool ‘n’ Quiet!™-Technologie, welche den Systembetrieb überwacht und die CPU-Spannung und...
  • Seite 13: Innovative Asus-Funktionen

    Ihnen, die beschädigte BIOS-Datei aus der BIOS-Datei auf der mitgelieferten Support-DVD oder einem USB-Flash-Datenträger wiederherzustellen. ASUS EZ Flash 2 ASUS EZ Flash 2 ist ein Hilfsprogramm mit den Sie Ihr BIOS aktualisieren können, ohne dafür ein DOS-basierendes Programm benutzen zu müssen. ASUS AI NET2 Während des Systemstarts erkennt AI NET2 Kabelverbindungen...
  • Seite 14: Bevor Sie Beginnen

    Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. M2N68 PLUS SB_PWR Standby Power Powered Off M2N68 PLUS Onboard-LED M2N68 PLUS Onboard LED ASUS M2N68 PLUS...
  • Seite 15: Motherboard-Übersicht

    Motherboard-Übersicht 1.5.1 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen.
  • Seite 16: Motherboard-Layout

    CPU_FAN LAN1_USB12 AUDIO M2N68 PLUS PCIEX1_1 Realtek PCIEX16 8211CL Lithium Cell CMOS Power PCIEX1_2 SB_PWR NVIDIA ® MCP68 SE PCI1 SATA4 SATA3 PCI2 SATA2 SATA1 BIOS PCI3 CLRTC PRI_IDE SPEAKER PCI4 USB56 USB78 USB910 F_PANEL SPDIF_OUT AAFP ASUS M2N68 PLUS...
  • Seite 17: Ansichtenbeschreibung

    Phenom™ X3 / Athlon™ X2 / Athlon™ / Sempron™-Prozessoren ausgestattet Der CPU-Sockel ist nicht mit AMD Opteron™-Prozessoren kompatibel. Installieren sie auf ® diesen Motherboard keinen Opteron™-Prozessor. 1.6.1 Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M2N68 PLUS CPU-Sockel Kapitel 1: Produkteinführung...
  • Seite 18 Beziehen Sie sich auf Abschnitt 1.6.2 Installieren des Kühlkörpers und Lüfters für Anweisungen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. Vergessen Sie nicht, den CPU- Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. M2N68 PLUS CPU-Lüfteranschluss ASUS M2N68 PLUS...
  • Seite 19: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Vergewissern Sie sich, dass Sie nur eine von AMD zertifizierte Kühlkörper-Lüfter- Baugruppe verwenden. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt.
  • Seite 20: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM-Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: M2N68 PLUS 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A...
  • Seite 21: Speicherkonfigurationen

    • Dieses Motherboard unterstützt KEINE DIMMs, die aus 256 MBit-Chips oder kleiner hergestellt wurden. Das Motherboard unterstützt unter Windows® XP Professional x64 und Vista x64 bis zu 8GB Speichermodule. Sie können maximal 4GB DIMMs in jeden Steckplatz installieren. M2N68 PLUS Motherboard Liste qualifizierter Anbieter (QVL) DDR2-667MHz DIMM support Chip Vendor Part No.
  • Seite 22 • A*: Unterstützt ein Modul, das in einer Single-Channel-Speicherkonfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt zwei in den gelben Steckplätzen eingesteckten Module, als ein Paar einer Dual-Channel-Speicherkonfiguration. Die aktuelle Liste qualifizierter Anbieter für DDR2 DIMMs finden Sie auf der ASUS- Webseite (www.asus.com). 1-12 ASUS M2N68 PLUS...
  • Seite 23: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DDR2 DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.
  • Seite 24: Erweiterungssteckplätze

    Karten, die den PCI-Spezifikationen entsprechen. 1.8.4 PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express- Spezifikationen entsprechen. 1-14 ASUS M2N68 PLUS...
  • Seite 25: Jumper

    CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungs-informationen wie z.B. Systemkennwörter einbeziehen, werden mit einer integrierten Knopfbatterie aufrecht erhalten. M2N68 PLUS RTC-RAM löschen So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz.
  • Seite 26: Anschlüsse

    Vergewissern Sie sich, dass das Audio-Wiedergabegerät Realtek High Definition Audio ist (der Name kann entsprechend dem Betriebssystem variieren). Gehen Sie zu Start > Systemsteuerung > Sounds und Audio-Geräte > Sound Playback, um die Einstellungen zu konfigurieren. 1-16 ASUS M2N68 PLUS...
  • Seite 27: Interne Anschlüsse

    Über diesen Lautsprecher hören Sie Systemsignale und Warntöne. M2N68 PLUS Lautsprecheranschluss Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM- Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. M2N68 PLUS Interne Anschlüsse Kapitel 1: Produkteinführung 1-17...
  • Seite 28: Kabelanschluss

    DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. M2N68 PLUS IDE-Anschlüsse 1-18 ASUS M2N68 PLUS...
  • Seite 29 ATA mit 133 MB/s (Ultra DMA/133). Wenn Sie Serial ATA-Festplatten installiert haben, können Sie über den integrierten Controller RAID 0, RAID 1 und RAID 0+1-Konfigurationen erstellen. M2N68 PLUS SATA Anschlüsse Installieren Sie das Windows XP Service Pack 1, bevor Sie Serial ATA nutzen.
  • Seite 30 Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Diese USB-Sockel entsprechen der USB 2.0-Spezifikation, welche Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht. M2N68 PLUS USB 2.0-Sockel Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden.
  • Seite 31 Drücken Sie den Stecker in der korrekten Ausrichtung fest auf den Anschluss, bis er komplett eingerastet ist. M2N68 PLUS ATX-Stromanschlüsse • Es wird empfohlen, ein Netzteil zu verwenden, welches die ATX 12 V- Spezifikation 2.0 (oder neuere Version) unterstützt und eine Leistung von mind.
  • Seite 32 Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! M2N68 PLUS CPU Lüfteranschlüsse Nur der CPU-Lüfteranschluss unterstützt die Q-Fan-Funktion. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für digitalen Sound.
  • Seite 33 M2N68 PLUS PIN 1 +HD_LED RESET M2N68 PLUS Systemtafelanschluss M2N68 PLUS System panel connector Systemstrom-LED (2-pol. PWRLED) • Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 34: Software-Unterstützung

    Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 35: Bios-Informationen

    Wählen Sie die Option BIOS über das Internet aktualisieren aus dem Pulldown- Menü und klicken dann auf Weiter. Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter.
  • Seite 36: Asus Ez Flash 2-Programm

    Folgen Sie den Anweisungen auf dem Bildschirm, um den Aktualisierungsprozess zu vervollständigen. 2.1.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von ein auf OS basierendes-Programm. Bevor sie dieses Programm benutzen, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 37: Asus Crashfree Bios 3-Programm

    Starten Sie das System neu, wenn der BIOS-Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12-Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! •...
  • Seite 38: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M2N68 PLUS...
  • Seite 39: Bios-Menübildschirm

    Element in der Menüleiste aus. Das gewählte Element wird markiert. • Die in diesem Abschnitt gezeigten BIOS-Setup-Anzeigen sollen nur der Veranschaulichung dienen und können sich evtl. von denen auf Ihrem Bildschirm unterscheiden. • Laden Sie die neuesten BIOS-Informationen von der ASUS-Webseite (www.asus.com) herunter. Kapitel 2: BIOS Informationen...
  • Seite 40: Navigationstasten

    Eine Bildlaufleiste befindet Pop-up-Fenster sich an der rechten Seite Bildlaufleiste eines Menübildschirms, wenn es Elemente außerhalb des Bildschirms gibt. Drücken Sie die Oben-/Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. ASUS M2N68 PLUS...
  • Seite 41: Main-Menü

    Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Use [ENTER], [TAB] or [SHIFT-TAB] to System Time...
  • Seite 42: Primary Ide Master/Slave Und Sata 1~4

    Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Enabled] Hier können Sie den 32-Bit Datentransfer aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M2N68 PLUS...
  • Seite 43: System Information

    2.3.5 System Information Das Menü gibt Ihnen einen Überblick über die allgemeinen Systemspezifikationen. Die Werte der Elemente in diesem Menü werden vom BIOS automatisch ermittelt. AMI BIOS Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifikation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher an.
  • Seite 44 Memclock Value [200 MHz] Hier können Sie den Speichertaktwert einstellen. Konfigurationsoptionen: [200 MHz] [266 MHz [333 MHz] [400 MHz] DRAM Timing Mode [Auto] Hier können Sie den DRAM Timing-Modus einstellen. Konfigurationsoptionen: [Auto] [DCT 0] 2-10 ASUS M2N68 PLUS...
  • Seite 45 Die folgenden Elemente werden nur angezeigt, wenn DRAM Timing Mode auf [DCT0] eingestellt ist.. CAS Latency (CL) [Auto] Hier können Sie die CAS# Latenzzeit festlegen. Konfigurationsoptionen [Auto] [3 CLK] [4 CLK] [5 CLK] [6 CLK] [7 CLK DH_Only] TRCD [Auto] Hier können Sie dieTRCD festlegen.
  • Seite 46: Cpu Configuration

    Knoten oder knotenübergreifend verteilt werden sollen, um so Zugriffskonflikte zu minimieren. Konfigurationsoptionen: [Disabled] [Auto] Channel Interleaving [Disabled] Hier können Sie das Kanal-Speicher-Interleaving einstellen. Konfigurationsoptionen: [Disabled] [Address bits 6] [Address bits 12] [XOR of Address bits [20:16, 6]] [XOR of Address bits [20:16, 9]] 2-12 ASUS M2N68 PLUS...
  • Seite 47: Southbridge Configuration

    Enable Clock to All DIMMs [Disabled] Hier können Sie den clock to all DIMMs aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] MemClk Tristate C3/ATLVID [Disabled] Aktiviert das MemClk Tri-Stating während C3 und Alt VID. Konfigurationsoptionen: [Disabled] [Enabled] Memory Hole Remapping [Enabled] Hier können Sie Neuaufteilung des Speichers von Software rund um den reservierten Speicherbereich einstellen.
  • Seite 48: Pci Pnp

    Modus aktiviert. Wenn kein USB-Gerät erkannt wurde, wird die Legacy USB-Unterstützung deaktiviert. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] USB 2.0 Controller Mode [HiSpeed] Hier können Sie HiSpeed (480 Mbps) oder Full Speed (12 Mbps) für den USB-Controller auswählen. Konfigurationsoptionen: [FullSpeed] [HiSpeed] 2-14 ASUS M2N68 PLUS...
  • Seite 49: Power-Menü

    Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Suspend Mode [Auto] Select the ACPI state used ACPI 2.0 Support [Disabled]...
  • Seite 50: Hardware Monitor

    Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Smart Q-Fan Function [Disabled] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwindigkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden Elemente erscheinen nur, wenn die Funktion Smart Q-Fan aktiviert wurde.
  • Seite 51: Boot-Menü

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen:...
  • Seite 52: Security

    View Only erlaubt dem Benutzer das Setupprogramm zu öffnen, aber keine Werte zu ändern. Limited-erlaubt dem Benutzer nur bestimmte Elemente wie z.B. Datum und Zeit zu ändern. Full Access-erlaubt dem Benutzer alle Elemente im Setupprogramm anzuschauen und zu ändern. 2-18 ASUS M2N68 PLUS...
  • Seite 53: Change User Password

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details siehe Abschnitt 2.1.4.
  • Seite 54: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. 2-20 ASUS M2N68 PLUS...
