2.7.2
Interne Anschlüsse
1.
Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel
auf. Verbinden Sie ein Ende des Kabels mit diesem Anschluss und
dann das andere Ende mit dem Signalanschluss an der Rückseite des
Diskettenlaufwerks.
Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der
Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.

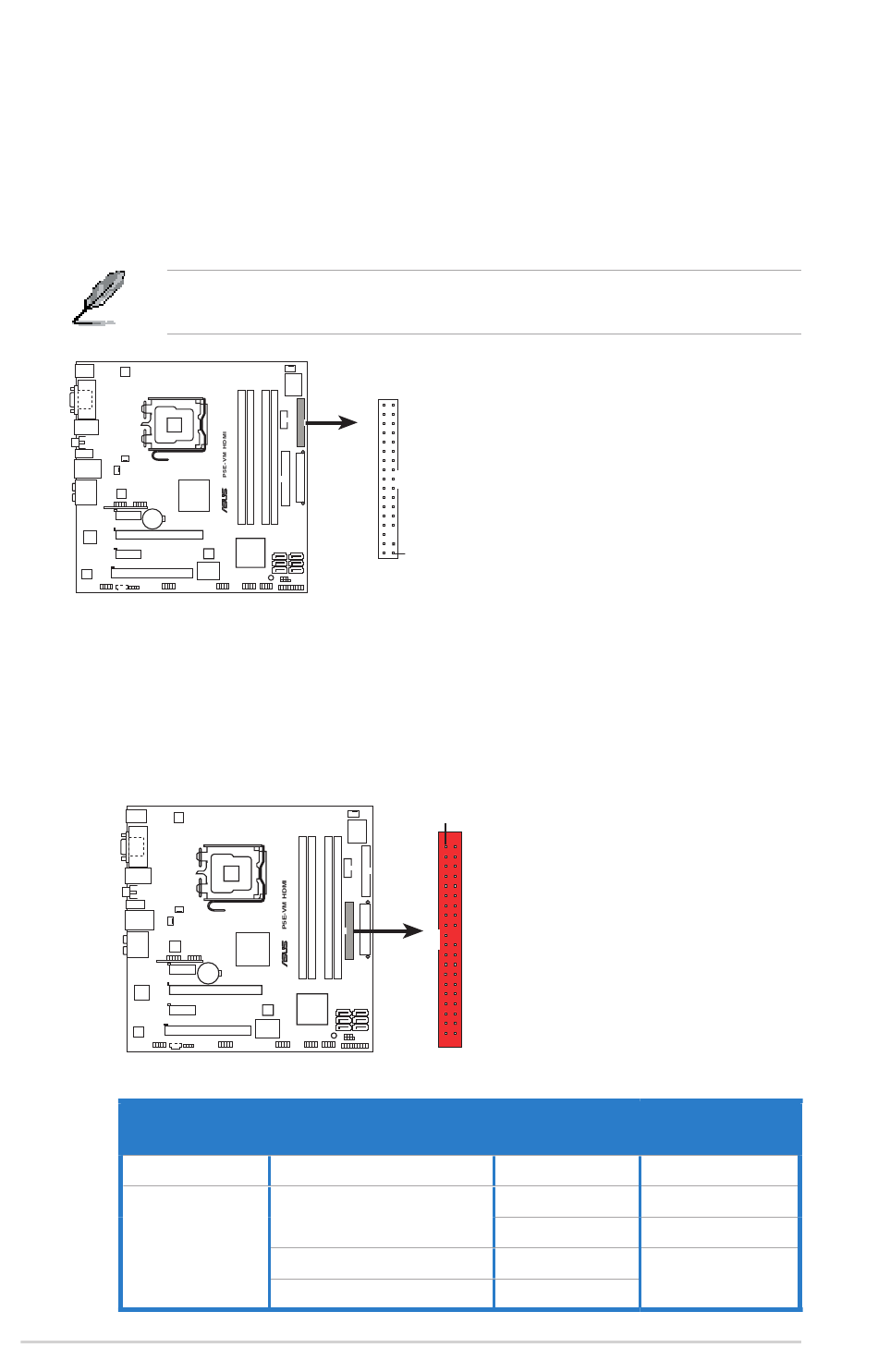

P5E-VM HDMI Floppy disk drive connector
2.
IDE-Anschluss (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA (133/100/66)-Signalkabel auf. Jedes
Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau.
Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards,
und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren.
P5E-VM HDMI IDE connector
Ein Laufwerk
Zwei Laufwerke
2-26
FLOPPY
HINWEIS: Richten Sie die rote Markierung
NOTE: Orient the red markings on
the floppy ribbon cable to PIN 1.
des Flachbandkabels auf PIN 1 aus.
PIN 1
PIN 1
Laufwerksjumper
Cable-Select oder Master
Cable-Select
Master
Slave
PRI_EIDE
NOTE: Orient the red markings
HINWEIS: Richten Sie die rote Markierung
(usually zigzag) on the IDE
des Flachbandkabels auf PIN 1 aus.
ribbon cable to PIN 1.
Laufwerks-
Modus
-
Master
Slave
Master
Slave
Kapitel 2: Hardwarebeschreibungen
Kabelanschluss
Schwarz
Schwarz
Grau
Schwarz oder grau
