Installation/Montering - Reflex exvoid Betriebsanleitung

3.4

Installation/montering

3.5 Anvisningar
Iaktta följande punkter för installation och montering:
• Ingen flödesriktning är given på förhand.
• Var noggrann med att monteringen görs lodrätt och spänningsfritt.
– Spänningar som uppstår i enstaka fall måste fångas upp genom lämpliga konstruktionsåtgärder. Spänningar framkallas t.ex.
genom temperaturinverkan.
• Sörj för en tillräcklig bärförmåga på installationsplatsen.
– Detta gäller i synnerhet då avskiljaren ska fyllas med vatten.
• Apparaten är inte ett bärande byggnadselement.
– Vid dimensionering av behållarna har som standard inte tagits hänsyn till sidokrafter. Undvik belastningsväxlingar som
tryckslag, plötslig tryckändring eller kraftiga vibrationer.
• Använd endast godkända transport- och lyftdon.
– Öglorna på apparaten är endast monteringshjälp.

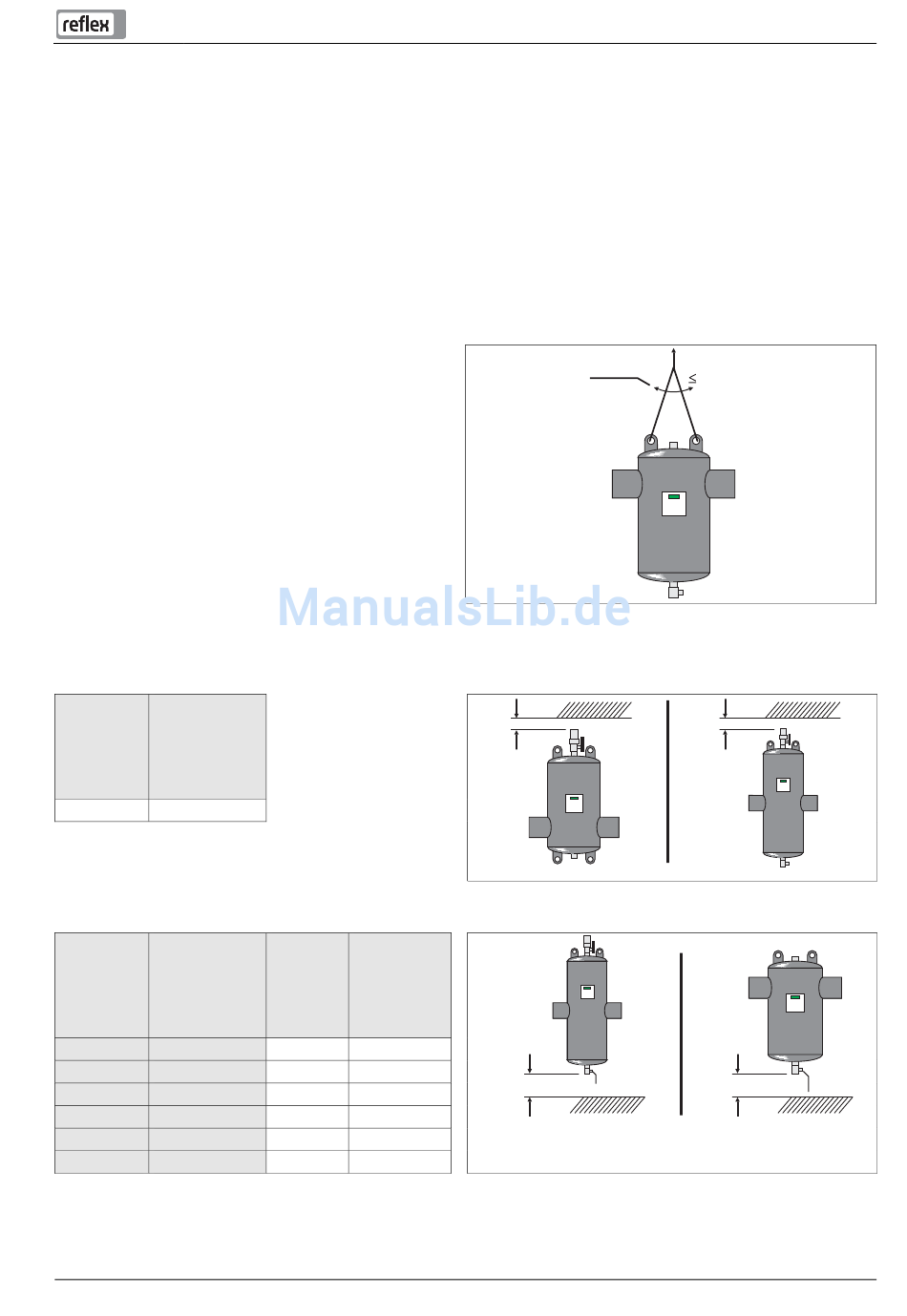

• Slingets vinkel (1) får uppgå till högst 60°.
3.6 Utrymmesbehov
A: Minimalt utrymmesbehov ovanför avluftningsöverdelen
Typ: Typ:
82511 xx 82531 xx
82513 xx 82532 xx
82533 xx
82534 xx
50 mm 50 mm
B: Minimalt utrymmesbehov under avtappningskranen
Anslutning Anslutning
DN 50/65 OD 60.3/76.1
DN 80/100 OD 88.9/114.3
DN 125/150 OD 139.7/168.3
DN 200 OD 219.1
DN 250 OD 273.0
DN 300 OD 323.9
Typ: Typ:
82531 xx 82521 xx
82532 xx 82522 xx
82533 xx 82523 xx
82534 xx 82524 xx
400 mm 300 mm
550 mm 400 mm
750 mm 500 mm
1000 mm 700 mm
1350 mm 850 mm
1700 mm 1000 mm
Reflex ex-avskiljare — 27.01.2014
1
A
B
Tekniska data
60°
A
B
Svenska — 9
