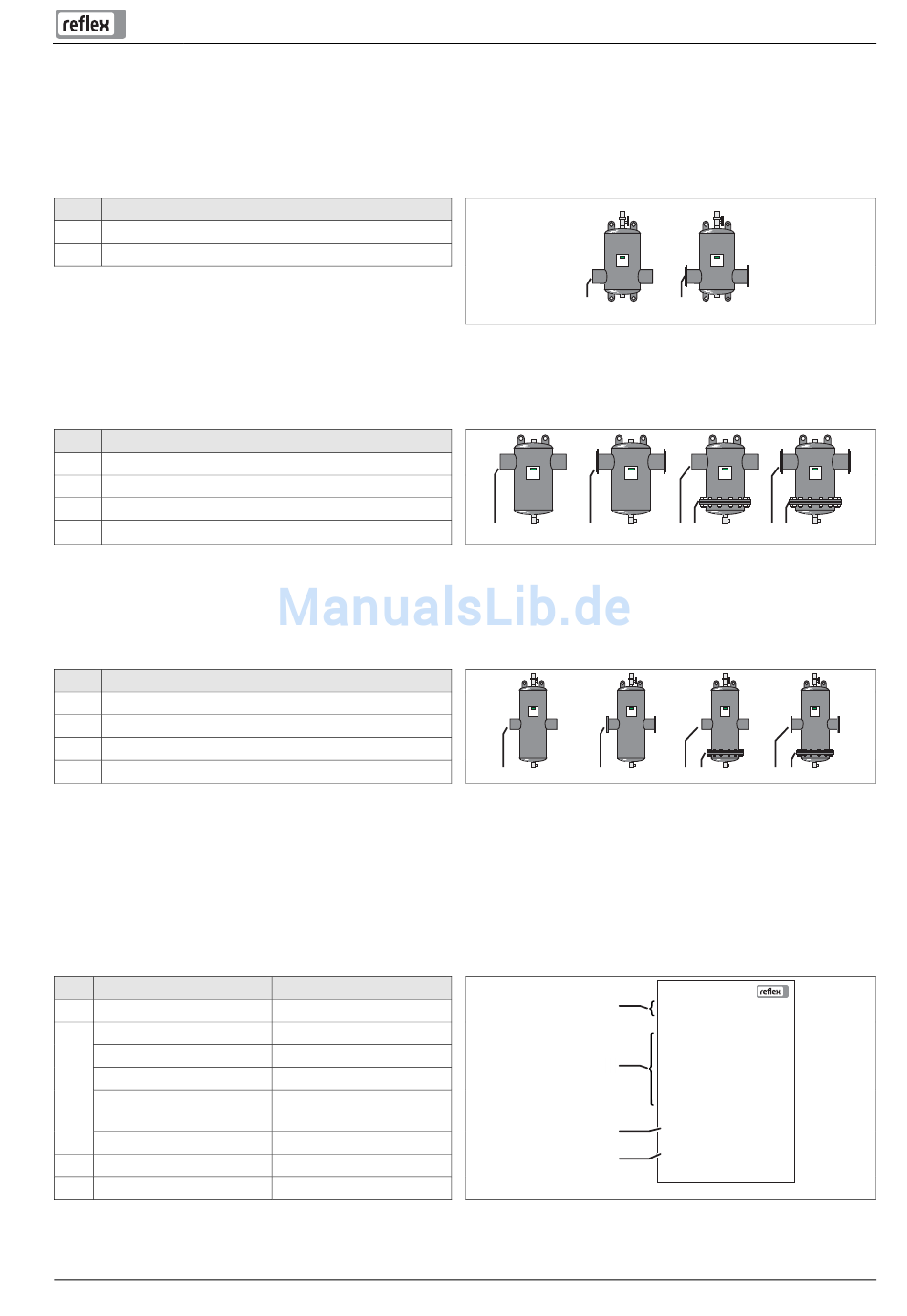

Apparatbeskrivning

2.1

Apparater

2.1.1 Exvoid
En gas-/luftavskiljare med mikrobubbelavskiljning som avlägsnar cirkulerande luft- och gasbubblor.
Apparaten finns i följande varianter:
Nr Variant
1 Svetsanslutning
2 Flänsanslutning
2.1.2

Exdirt

En smuts-/slamavskiljare som avlägsnar cirkulerande fria smuts- och slampartiklar.
Apparaten finns i följande varianter:
Nr Variant
1 Svetsanslutning
2 Flänsanslutning
1 + 3 Svetsanslutning och inspektionsfläns
2 + 3 Flänsanslutning och inspektionsfläns
2.1.3

Extwin

En kombinerad smuts-/slamavskiljare samt gas-/luftavskiljare som avlägsnar såväl fria luft- och gasbubblor son fria smuts- och
slampartiklar.
Apparaten finns i följande varianter:
Nr Variant
1 Svetsanslutning
2 Flänsanslutning
1 + 3 Svetsanslutning och inspektionsfläns
2 + 3 Flänsanslutning och inspektionsfläns
2.2

Tillvalsutrustning

2.2.1 Slamavskiljare
Apparaterna kan kompletteras med följande utrustning:
• Magnetinsats
2.3

Identifikation

Nr Text på typskylten
1 XXX
2 Type
Connections
Max. allowable pressure
Max. allowable
temperature
Year of manufacturing
3 Serial no.
4 Art.-No-
Betydelse
Apparatbeteckning
Apparattyp
Anslutning
Högsta tillåtna tryck
Högsta tillåtna temperatur
Tillverkningsår
Serienummer
Artikelnummer
Reflex ex-avskiljare — 27.01.2014
1
1 2
1 2
1
2
3
4
Apparatbeskrivning
2
1 3 2 3
1 3 2 3
xxxxx
xxxxx xxxxx
xxxxxxx xxxxx
xxxxxxxx xxxxx
xxxxxxxxxx xxxxx
xxxxxxx xxxxx
xxxxxxxxxx xxxxx
xxxxx xxxxx
Art.-No. XXXXXXX
xxxxxxxxx
Svenska — 5
