9.2.3 Bearbeiten eines vorhandenen Protokolls

9.2.3.1 Bearbeiten eines ml/s- oder ml/m-Einzelprotokolls

9.2.3.2 Bearbeiten von ml/s-Phasenprotokollen

4. Drücken Sie auf den Pfeil nach oben oder unten, um das Protokoll zu suchen.
5. Wählen Sie den Protokollnamen aus, um das zu verwendende Protokoll zu laden. Es wird
erneut die Registerkarte Startbildschirm mit den Parametern des ausgewählten Protokolls
angezeigt.
1. Wählen Sie im aktivierten Status Deaktivieren aus.
2. Wählen Sie die Registerkarte Protokolle aus.
3. Wählen Sie die Schaltfläche Einzel aus.
4. Navigieren Sie zum gewünschten Protokoll.
5. Wählen Sie die Schaltfläche Bearbeiten aus.
6. Wählen Sie den zu ändernden Parameter aus.

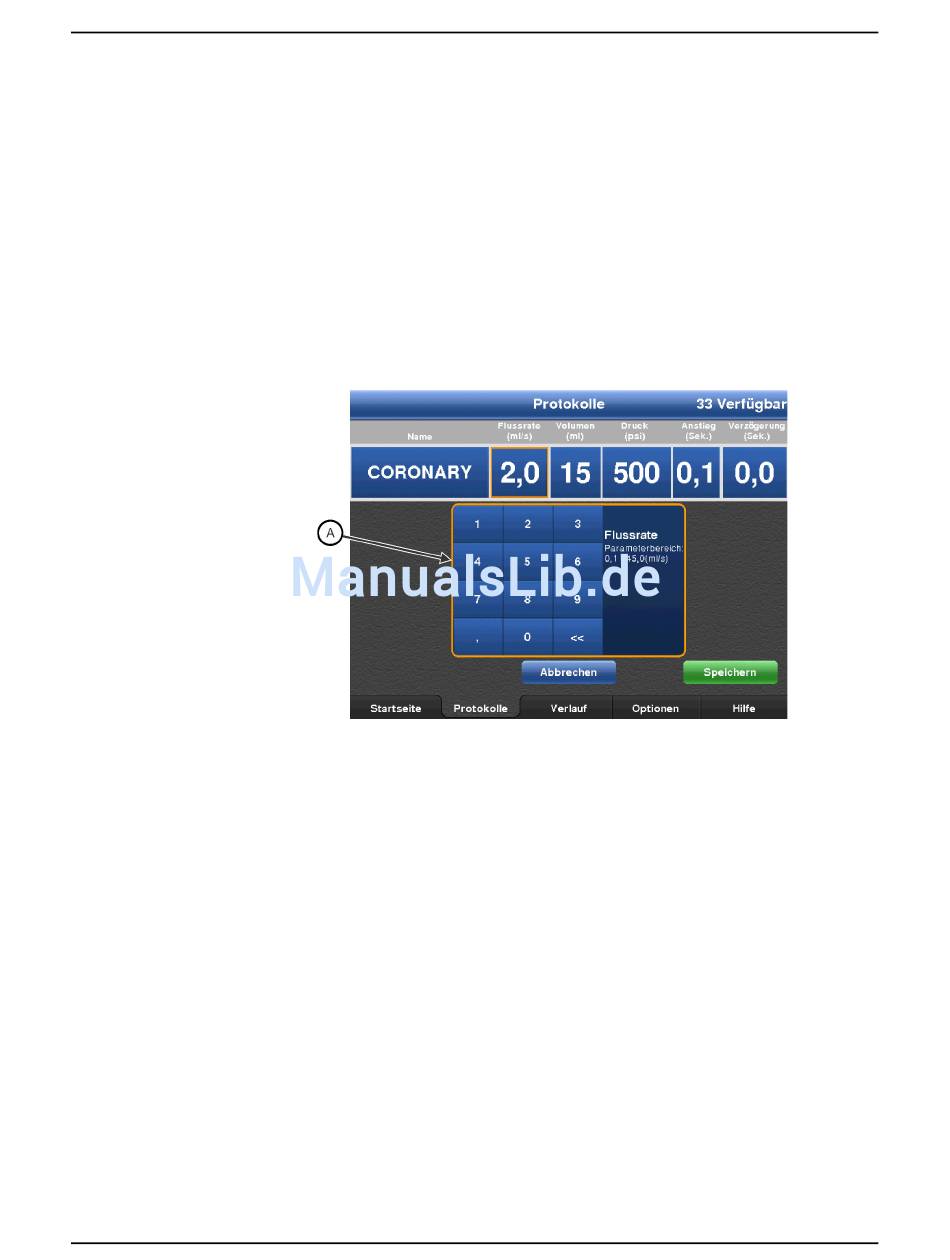

Abbildung 9 - 7: Bearbeiten von Einzelprotokollen
7. Geben Sie die neuen Werte mit dem Tastenfeld (A) ein.
8. Bestätigen Sie den Wert, indem Sie Eingabe oder einen anderen Parameter auswählen.
1. Wählen Sie im aktivierten Status Deaktivieren aus.
2. Wählen Sie die Registerkarte Protokolle aus.
3. Wählen Sie die Schaltfläche In Phasen aus.
HINWEIS: Wenn die Schaltfläche In Phasen auf der Registerkarte Protokolle nicht
angezeigt wird, wechseln Sie zur Registerkarte Optionen, um Phasenprotokolle
zu aktivieren. Siehe „6.4 Registerkarte Optionen".
4. Navigieren Sie zum gewünschten Protokoll.
5. Wählen Sie die Schaltfläche Bearbeiten aus.
6. So bearbeiten Sie Phasen:
a. Wählen Sie einen Parameter aus. Das Phasenprotokoll wird angezeigt.
b. Suchen Sie nach der zu bearbeitenden Phase.
c. Wählen Sie einen Parameter aus, z. B. Volumen oder Durchflussmenge.
d. Geben Sie die Werte für den ausgewählten Parameter mit dem Tastenfeld (A) ein.
Einrichten und Verwalten von Protokollen
9 - 41
