Mark 7 Arterion-Injektionssystem
16 - 100
a. Bringen Sie den Halter für den Handschalter (A) mit den im Lieferumfang enthaltenen
Schrauben an der Metallhalterung an.
A

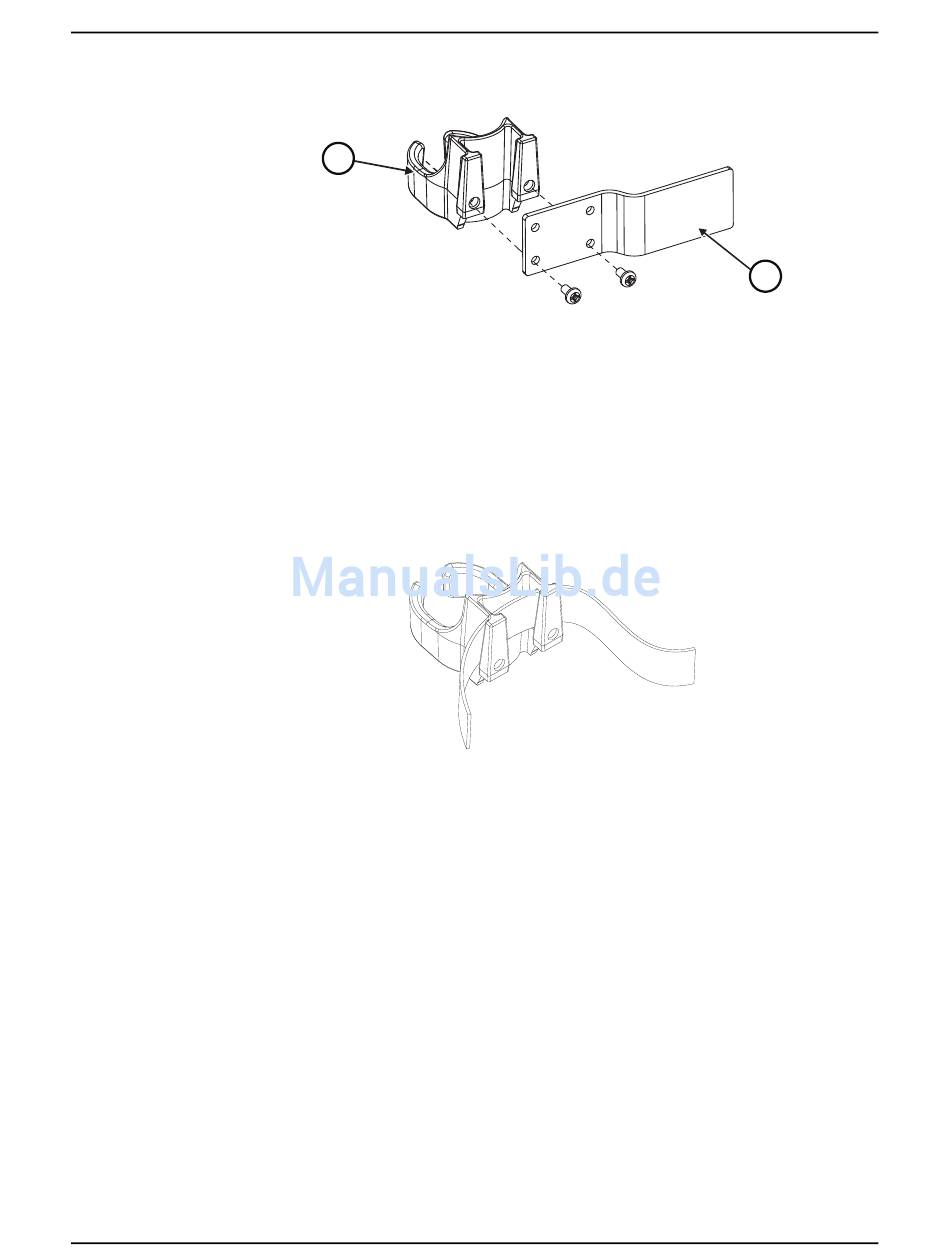

Abbildung 16 - 39: Handschalterhalter mit Halterung
b. Reinigen Sie mit einer 50/50-Mischung aus Isopropanol und Wasser gründlich einen Teil
der Montageoberfläche, der in Form und Größe dem bereits zugeschnittenen
doppelseitigen Klebeband entspricht.
c. Bringen Sie auf dem Montagebereich (B) und der Metallhalterung einen dünnen Film
der im Lieferumfang enthaltenen Haftgrundierung an.
d. Sorgen Sie vor dem Auftragen für die gewünschte Ausrichtung. Das Band haftet bei
Berührung umgehend. Bringen Sie das doppelseitige Band an der Metallhalterung und
anschließend beide an der vorbereiteten Fläche an.
2. Für die Montage des Handschalters mit dem Klettband
a. führen Sie das Klettband durch die beiden Schlitze des Handschalterhalters.
Abbildung 16 - 40: Handschalterhalter mit Klettband
b. Führen Sie das Klettband um einen Ständer oder einen ähnlichen Gegenstand.
c. Stellen Sie sicher, dass das Band fest sitzt, damit der Halter bei der Verwendung nicht
rutscht. Das doppelseitige Band kann auch zwischen dem Halter und einem Ständer
verwendet werden, um ein Abrutschen zu verhindern.
B
