Mark 7 Arterion-Injektionssystem

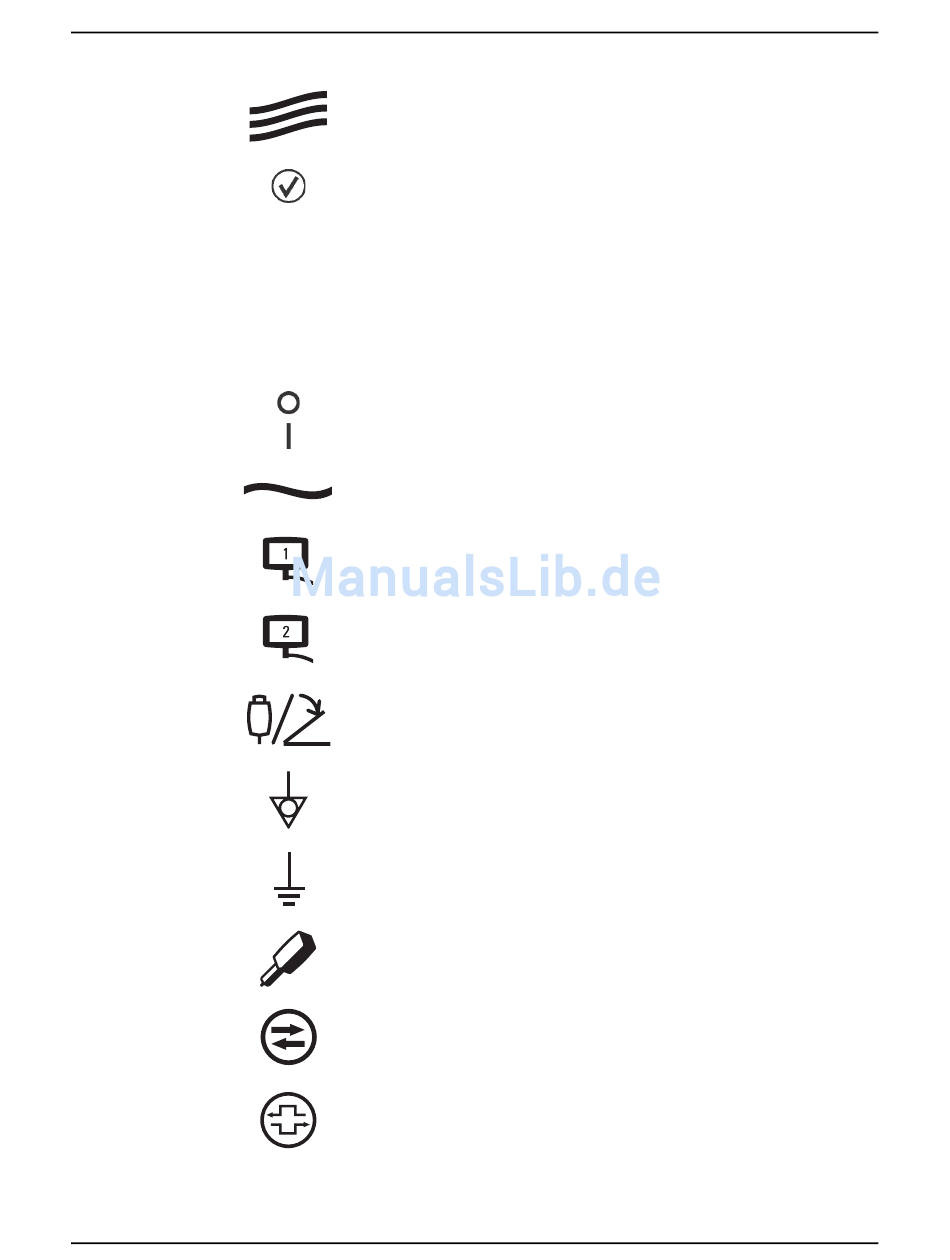

3.4.3 Symbole auf dem Netzteil

3 - 8
Die Anschlussstelle für das Spritzenheizelement.
Anschluss für zukünftige Erweiterungen.
J31
Zukünftige Erweiterung (Handregler).
J32
Kennzeichnet den Wartungsanschluss.
Netzschalter des Netzteils.
Weist auf Wechselstrom und den Anschluss des Netzkabels hin.
Kennzeichnet einen Anschluss für die Bildschirmsteuereinheit 1. Das Netzteil
verfügt über zwei Anschlussstellen.
Kennzeichnet einen Anschluss für die Bildschirmsteuereinheit 2. Das Netzteil
verfügt über zwei Anschlussstellen.
Kennzeichnet den Anschluss für den Hand- oder Fußschalter.
Kennzeichnet den Spannungsausgleichsanschluss.
Kennzeichnet den Erdungspunkt (Dieser Anschluss dient der Zusatzerdung.
Wenden Sie sich vor der Verwendung dieses Anschlusses an MEDRAD).
Kennzeichnet einen Injektorkopfanschluss. Das Netzteil verfügt über zwei
Anschlussstellen.
Kennzeichnet den ISI-Anschluss.
Kennzeichnet den CAN-Anschluss.
