Montage- und Bedienungsanleitung

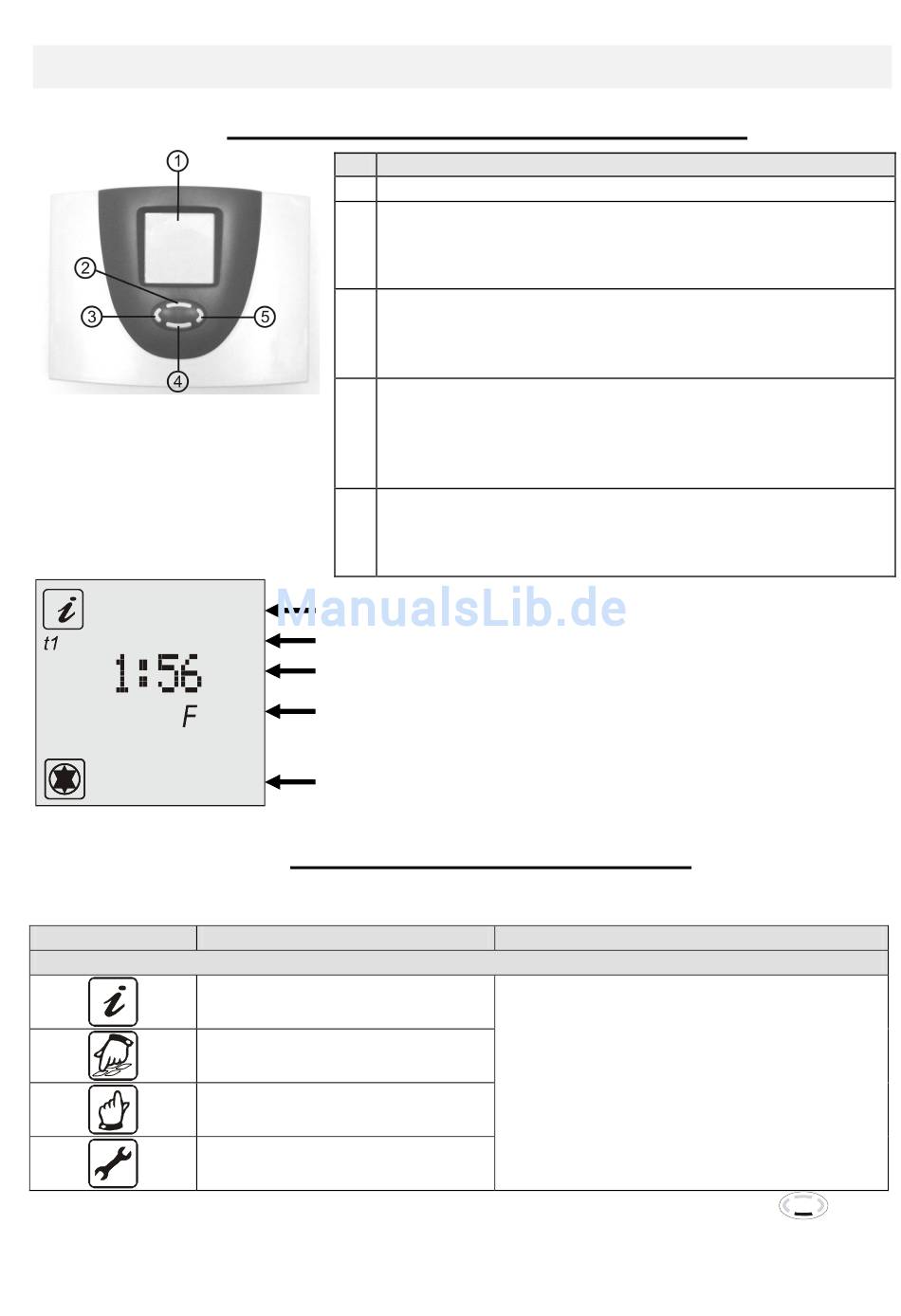

6.1 Übersicht Anzeigen und Bedienelemente
In der nachfolgenden Tabelle wird die Bedeutung der einzelnen Symbole beschrieben.
Grafiksymbol
Während der Auswahl blinkt das aktive Symbol. Wird das Menü mit der Taste
wählt, so wird das entsprechende Symbol statisch dargestellt. Alle anderen werden ausge-
blendet.
ZKR1
6 B
E D I E N U N G
Nr. Beschreibung
Anzeige mit Grafiksymbolen
1
2
Bedientaste Aufwärts-Blättern / +
- Menüpunkte aufwärts
- Werteänderung: Erhöhen des angezeigten Wertes um 1.
Bei längerem Druck erhöhen sich die Werte kontinuierlich
Bedientaste Verlassen / Abbruch
3
Ιm Hauptmenü nach links blättern
- Verlassen eines Menüs oder Menüpunktes
− Abbruch einer Wertänderung ohne Speichern
4
Bedientaste Abwärts-Blättern / -
- Aufruf eines Hauptmenüs, Menüpunkte abwärts
− Werteänderung: Erniedrigen des angezeigten Wertes um
1. Bei längerem Druck erniedrigen sich die Werte kontinuier-
lich
5
Bedientaste Anwahl / Bestätigung
Ιm Hauptmenü nach rechts blättern
- Anwählen eines Menüpunktes
- Bestätigen einer Wertänderung mit Speichern
Das Symbol zeigt das aktive Menü
Zuordnung der aktuelle Anzeige: z.B. Pumpenlaufzeit
Anzeige der aktuellen Messwerte, Zeiten oder Regelzustände: hier
1:56 min.
Messstellenzuordnung: Durchflussgeber oder Temperatur
Anzeige der Statussymbole
6.2 Erläuterung der Grafiksymbole
Beschreibung
Menü „Info"
Menü „Programmieren"
Menü „Handbetrieb"
Menü „Grundeinstellung
/ A
N Z E I G E N
Hauptmenü
Symbol blinkt, wenn anwählbar
9
Anzeige im Betrieb
1316BED040-10A-E
ZKR1
ange-
Stand: 01/2007
