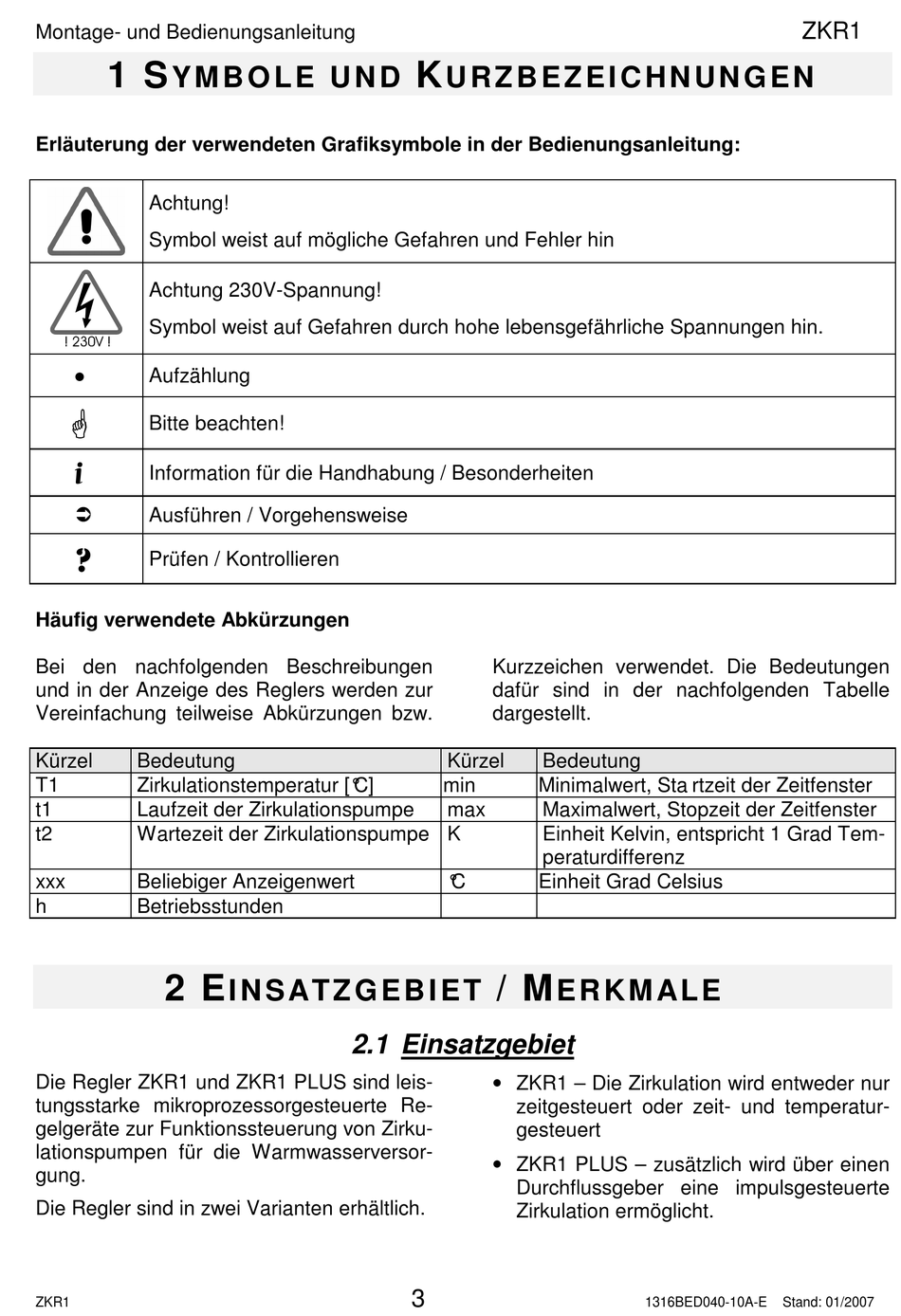

Montage- und Bedienungsanleitung
1 S
Y M B O L E U N D
Erläuterung der verwendeten Grafiksymbole in der Bedienungsanleitung:
Achtung!
Symbol weist auf mögliche Gefahren und Fehler hin
Achtung 230V-Spannung!
Symbol weist auf Gefahren durch hohe lebensgefährliche Spannungen hin.
•
Aufzählung
Bitte beachten!
i
Information für die Handhabung / Besonderheiten
Ausführen / Vorgehensweise
?
Prüfen / Kontrollieren
Häufig verwendete Abkürzungen
Bei den nachfolgenden Beschreibungen
und in der Anzeige des Reglers werden zur
Vereinfachung teilweise Abkürzungen bzw.
Kürzel
Bedeutung
T1
Zirkulationstemperatur [° C]
t1
Laufzeit der Zirkulationspumpe
t2
Wartezeit der Zirkulationspumpe K
xxx
Beliebiger Anzeigenwert
h
Betriebsstunden
2 E
Die Regler ZKR1 und ZKR1 PLUS sind leis-
tungsstarke mikroprozessorgesteuerte Re-
gelgeräte zur Funktionssteuerung von Zirku-
lationspumpen für die Warmwasserversor-
gung.
Die Regler sind in zwei Varianten erhältlich.
ZKR1
I N S AT Z G E B I E T
2.1 Einsatzgebiet
K
U R Z B E Z E I C H N U N G E N
Kurzzeichen verwendet. Die Bedeutungen
dafür sind in der nachfolgenden Tabelle
dargestellt.
Kürzel
Bedeutung
min
Minimalwert, Sta rtzeit der Zeitfenster
max
Maximalwert, Stopzeit der Zeitfenster
Einheit Kelvin, entspricht 1 Grad Tem-
peraturdifferenz
° C
Einheit Grad Celsius
/ M
E R K M AL E
• ZKR1 – Die Zirkulation wird entweder nur
zeitgesteuert oder zeit- und temperatur-
gesteuert
• ZKR1 PLUS – zusätzlich wird über einen
Durchflussgeber eine impulsgesteuerte
Zirkulation ermöglicht.
3
ZKR1
1316BED040-10A-E
Stand: 01/2007
