Montage- und Bedienungsanleitung
Die Regler sind für den Einsatz in trockenen
Räumen, im Wohn-, Geschäfts- sowie Ge-
werbebereich vorgesehen.
Der Regler ZKR1 verfügt über folgende
Ausstattungsmerkmale:
• Intuitive, menügeführte Bedienung mit
grafischen Symbolen und vier Bedientas-
ten.
• Sechs Betriebsarten
• Speicherung aller eingestellten Werte
auch bei beliebig langem Ausfall der
Netzspannung.

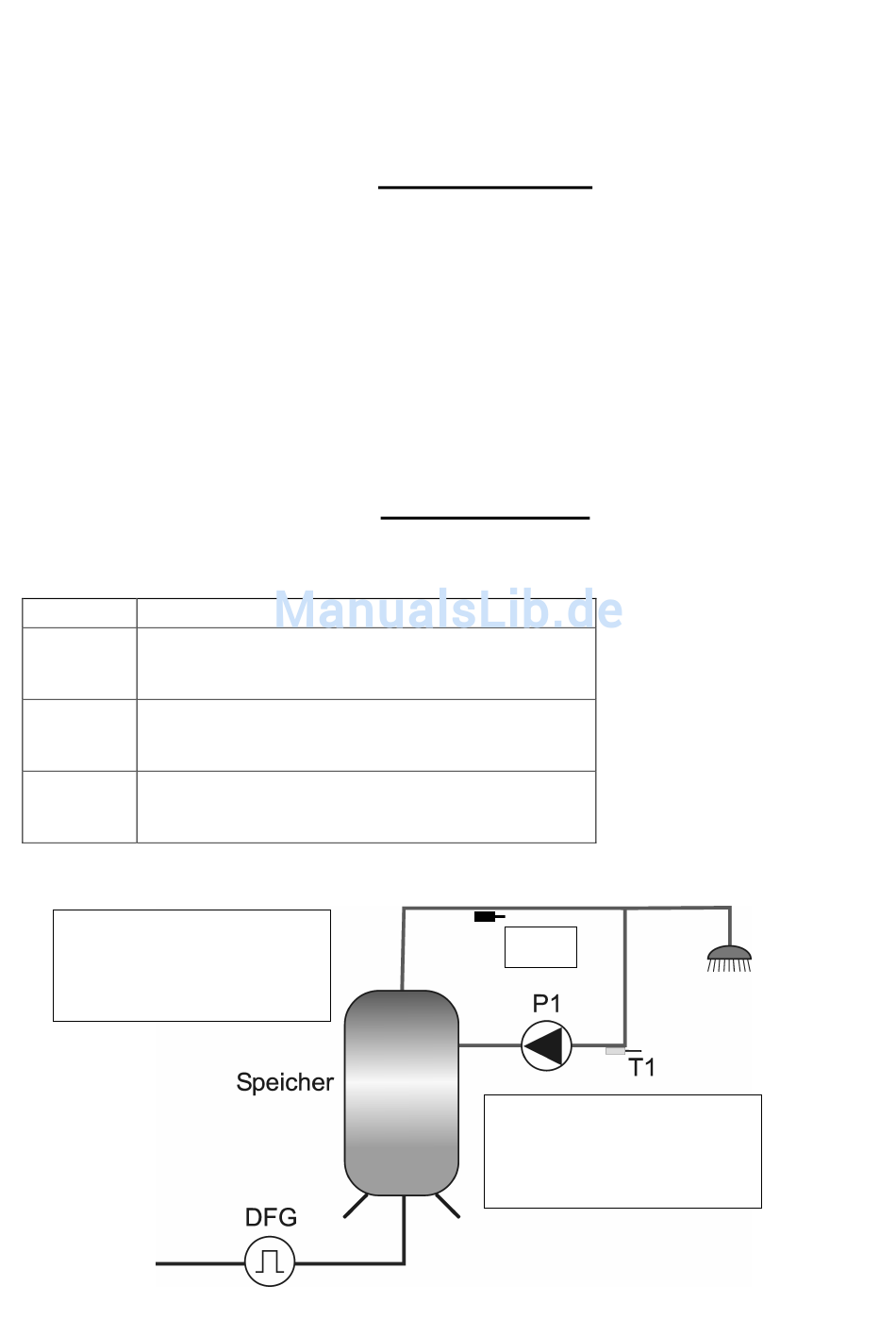

Hinweis: Das gezeigte Anlagenschema ist kein vollständiges hydraulisches Schaltbild
P1
Zirkulationspumpe
T2
Temperaturmessstelle Warmwasser Vorlauf,
für dT-Warmwasserentnahmeerkennung, kon-
figurationsabhängig
T1
Temperaturmessstelle Zirkulation Rücklauf,
für die Überwachung der Rücklauf Zirkulations-
temperatur, konfigurationsabhängig
DFG
Durchflussgeber,
für die DFG-Warmwasserentnahmeerkennung,
konfigurationsabhängig
Warmwasserentnahme-
erkennung kofigurierbar:
T2 (dT) oder DFG
ZKR1
Nicht verwendungsgemäßer Einsatz ist an-
hand der geltenden Vorschriften vor Inbe-
triebnahme zu prüfen.
2.2 Gerätemerkmale
• Großzügiger Verdrahtungsraum
• Digitale Uhr
Verfügbares Zubehör:
• Temperaturfühler PT1000
• Durchflussgeber für Impulssteuerung
2.3 Anlagenschema
4
T2
Überwachung der Rücklauf
Zirkulationstemperatur mit
T1, optional konfigurierbar
1316BED040-10A-E
ZKR1
Stand: 01/2007
