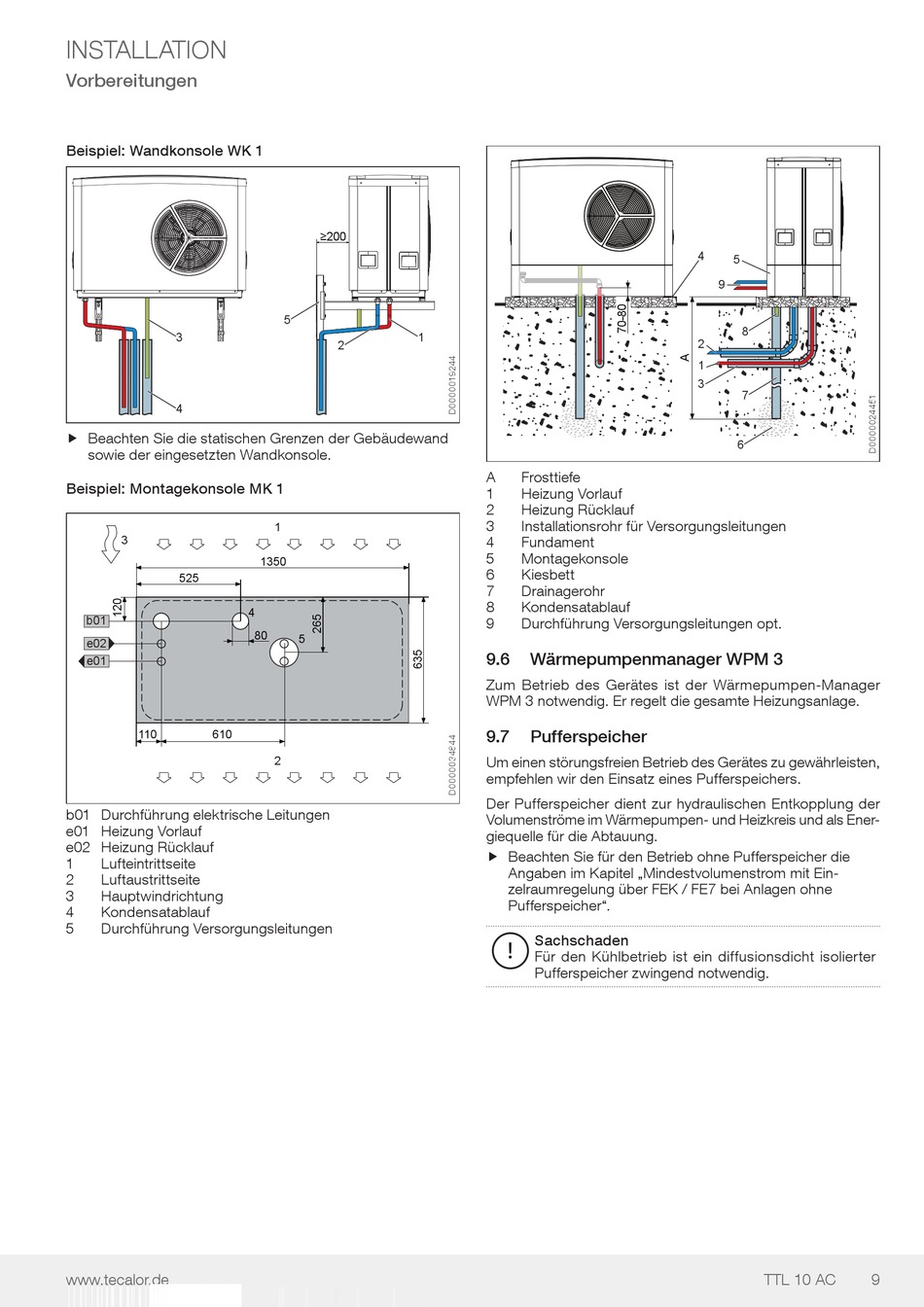

INSTALLATION
Vorbereitungen
Beispiel: Wandkonsole WK 1
3
4
f Beachten Sie die statischen Grenzen der Gebäudewand
f
sowie der eingesetzten Wandkonsole.
Beispiel: Montagekonsole MK 1
3
525
b01
e02
e01
110
610
b01 Durchführung elektrische Leitungen
e01 Heizung Vorlauf
e02 Heizung Rücklauf
1
Lufteintrittseite
2
Luftaustrittseite
3
Hauptwindrichtung
4
Kondensatablauf
5
Durchführung Versorgungsleitungen
www.tecalor.de
≥200
5
1
2
1
1350
4
80
5
2
A
Frosttiefe
1
Heizung Vorlauf
2
Heizung Rücklauf
3
Installationsrohr für Versorgungsleitungen
4
Fundament
5
Montagekonsole
6
Kiesbett
7
Drainagerohr
8
Kondensatablauf
9
Durchführung Versorgungsleitungen opt.
9.6
Wärmepumpenmanager WPM 3
Zum Betrieb des Gerätes ist der Wärmepumpen-Manager
WPM 3 notwendig. Er regelt die gesamte Heizungsanlage.
9.7
Pufferspeicher
Um einen störungsfreien Betrieb des Gerätes zu gewährleisten,
empfehlen wir den Einsatz eines Pufferspeichers.
Der Pufferspeicher dient zur hydraulischen Entkopplung der
Volumenströme im Wärmepumpen- und Heizkreis und als Ener-
giequelle für die Abtauung.
f Beachten Sie für den Betrieb ohne Pufferspeicher die
f
Angaben im Kapitel „Mindestvolumenstrom mit Ein-
zelraumregelung über FEK / FE7 bei Anlagen ohne
Pufferspeicher".
Sachschaden
!
Für den Kühlbetrieb ist ein diffusionsdicht isolierter
Pufferspeicher zwingend notwendig.
4
5
9
2
1
8
2
1
3
7
6
TTL 10 AC
9
