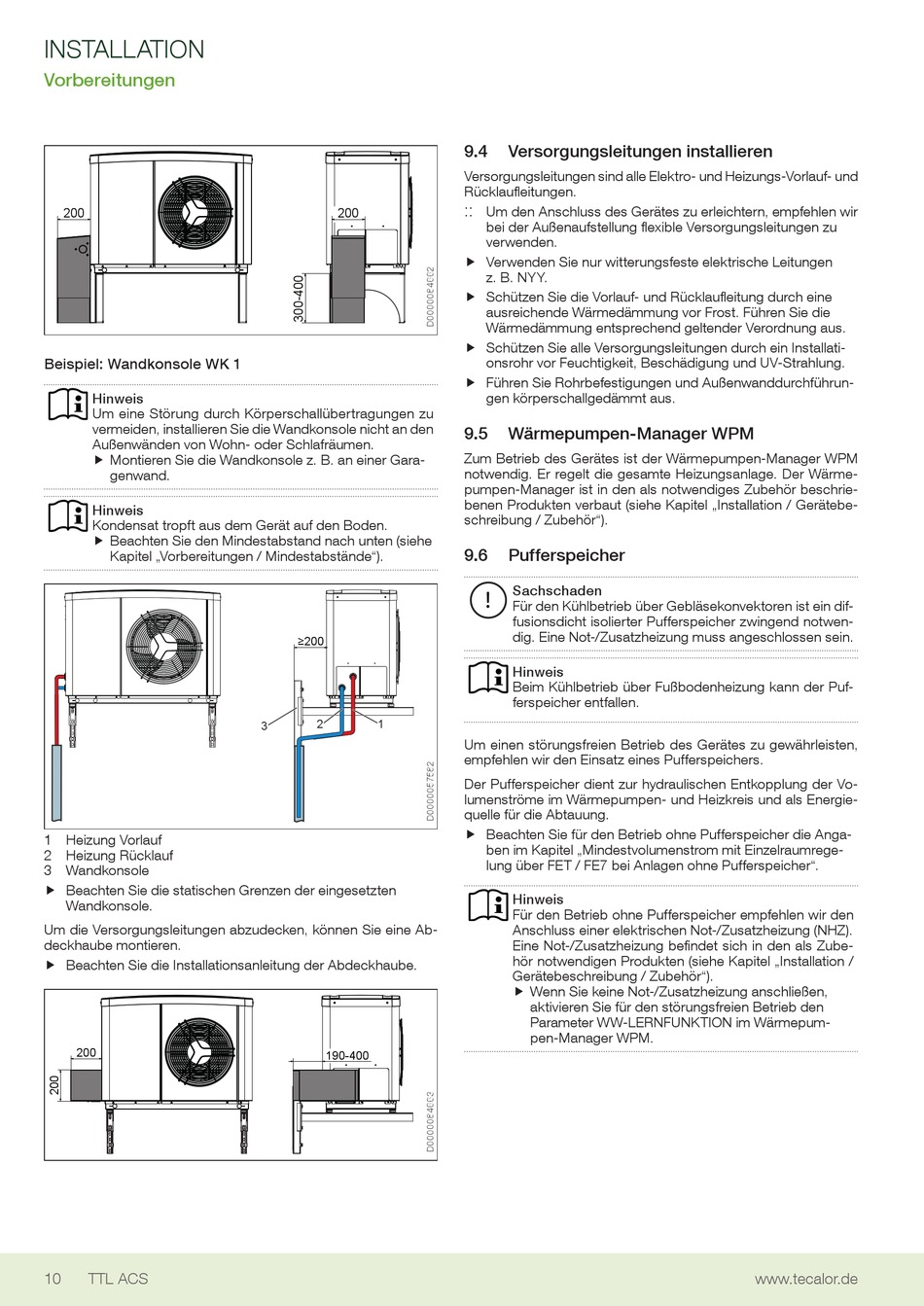

INSTALLATION
Vorbereitungen
200
Beispiel: Wandkonsole WK 1
Hinweis
Um eine Störung durch Körperschallübertragungen zu
vermeiden, installieren Sie die Wandkonsole nicht an den
Außenwänden von Wohn- oder Schlafräumen.
f Montieren Sie die Wandkonsole z. B. an einer Gara-
f
genwand.
Hinweis
Kondensat tropft aus dem Gerät auf den Boden.
f Beachten Sie den Mindestabstand nach unten (siehe
f
Kapitel „Vorbereitungen / Mindestabstände").
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Wandkonsole
f Beachten Sie die statischen Grenzen der eingesetzten
f
Wandkonsole.
Um die Versorgungsleitungen abzudecken, können Sie eine Ab-
deckhaube montieren.
f Beachten Sie die Installationsanleitung der Abdeckhaube.
f
200
10
TTL ACS
200
≥200
2
1
3
190-400
9.4
Versorgungsleitungen installieren
Versorgungsleitungen sind alle Elektro- und Heizungs-Vorlauf- und
Rücklaufleitungen.
:: ::
Um den Anschluss des Gerätes zu erleichtern, empfehlen wir
bei der Außenaufstellung flexible Versorgungsleitungen zu
verwenden.
f Verwenden Sie nur witterungsfeste elektrische Leitungen
f
z. B. NYY.
f Schützen Sie die Vorlauf- und Rücklaufleitung durch eine
f
ausreichende Wärmedämmung vor Frost. Führen Sie die
Wärmedämmung entsprechend geltender Verordnung aus.
f Schützen Sie alle Versorgungsleitungen durch ein Installati-
f
onsrohr vor Feuchtigkeit, Beschädigung und UV-Strahlung.
f Führen Sie Rohrbefestigungen und Außenwanddurchführun-
f
gen körperschallgedämmt aus.
9.5
Wärmepumpen-Manager WPM
Zum Betrieb des Gerätes ist der Wärmepumpen-Manager WPM
notwendig. Er regelt die gesamte Heizungsanlage. Der Wärme-
pumpen-Manager ist in den als notwendiges Zubehör beschrie-
benen Produkten verbaut (siehe Kapitel „Installation / Gerätebe-
schreibung / Zubehör").
9.6
Pufferspeicher
Sachschaden
!
Für den Kühlbetrieb über Gebläsekonvektoren ist ein dif-
fusionsdicht isolierter Pufferspeicher zwingend notwen-
dig. Eine Not-/Zusatzheizung muss angeschlossen sein.
Hinweis
Beim Kühlbetrieb über Fußbodenheizung kann der Puf-
ferspeicher entfallen.
Um einen störungsfreien Betrieb des Gerätes zu gewährleisten,
empfehlen wir den Einsatz eines Pufferspeichers.
Der Pufferspeicher dient zur hydraulischen Entkopplung der Vo-
lumenströme im Wärmepumpen- und Heizkreis und als Energie-
quelle für die Abtauung.
f Beachten Sie für den Betrieb ohne Pufferspeicher die Anga-
f
ben im Kapitel „Mindestvolumenstrom mit Einzelraumrege-
lung über FET / FE7 bei Anlagen ohne Pufferspeicher".
Hinweis
Für den Betrieb ohne Pufferspeicher empfehlen wir den
Anschluss einer elektrischen Not-/Zusatzheizung (NHZ).
Eine Not-/Zusatzheizung befindet sich in den als Zube-
hör notwendigen Produkten (siehe Kapitel „Installation /
Gerätebeschreibung / Zubehör").
f Wenn Sie keine Not-/Zusatzheizung anschließen,
f
aktivieren Sie für den störungsfreien Betrieb den
Parameter WW-LERNFUNKTION im Wärmepum-
pen-Manager WPM.
