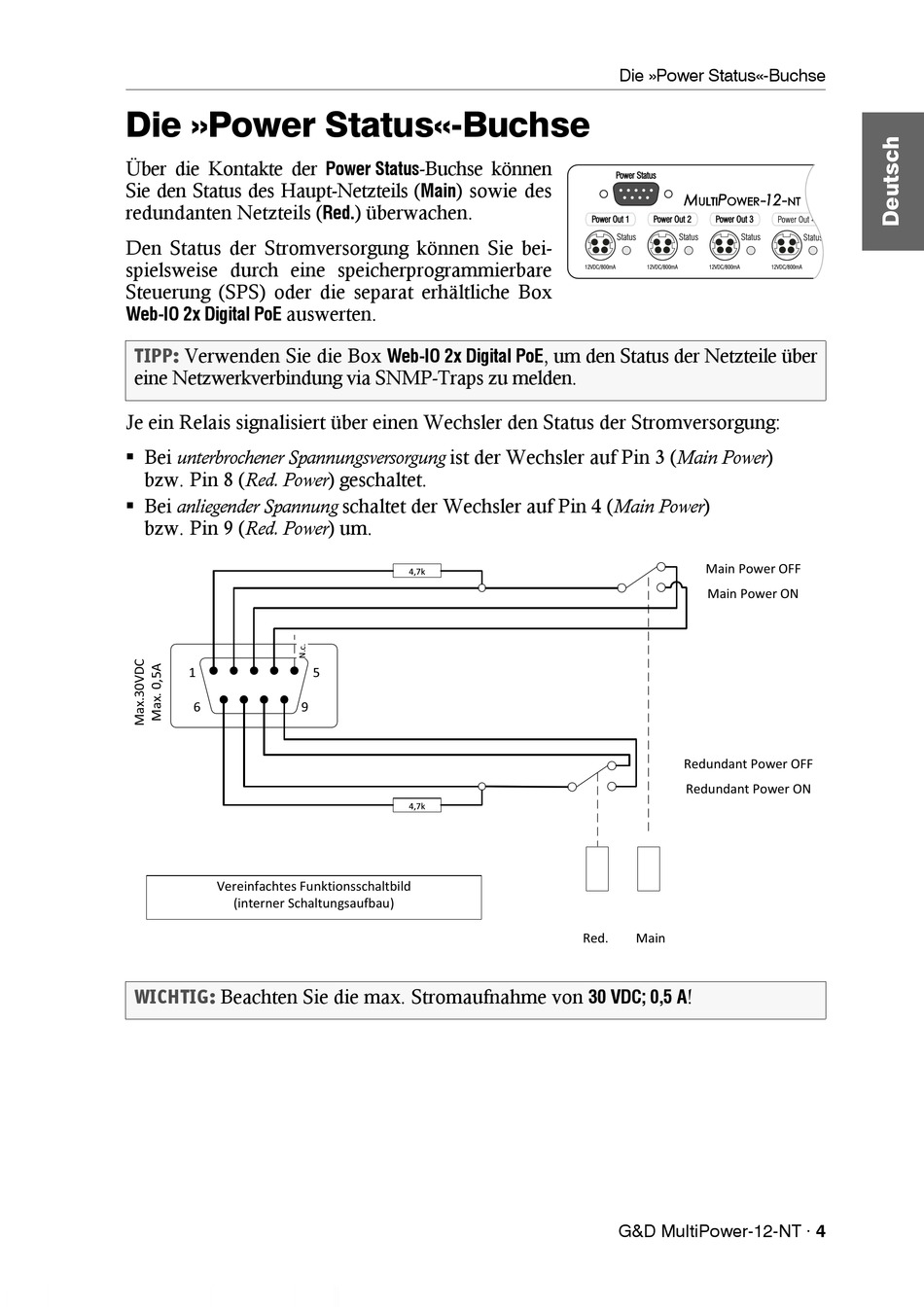

Die »Power Status«-Buchse
Über die Kontakte der
Sie den Status des Haupt-Netzteils (
redundanten Netzteils (
Den Status der Stromversorgung können Sie bei-
spielsweise durch eine speicherprogrammierbare
Steuerung (SPS) oder die separat erhältliche Box
auswerten.
Web-IO 2x Digital PoE
TIPP:
Verwenden Sie die Box
eine Netzwerkverbindung via SNMP-Traps zu melden.
Je ein Relais signalisiert über einen Wechsler den Status der Stromversorgung:
 Bei unterbrochener Spannungsversorgung ist der Wechsler auf Pin 3 (Main Power)
bzw. Pin 8 (Red. Power) geschaltet.
 Bei anliegender Spannung schaltet der Wechsler auf Pin 4 (Main Power)
bzw. Pin 9 (Red. Power) um.
0  43 5  553 $
6  73 *5 4$ 8
WICHTIG:
Beachten Sie die max. Stromaufnahme von
-Buchse können
Power Status
Main ) sowie des
) überwachen.
Red.
Web-IO 2x Digital PoE
Die »Power Status«-Buchse
Power Status
M P
ULTI
Power Out 1 Power Out 2 Power Out 3
Status Status
12VDC/800mA 12VDC/800mA 12VDC/800mA
, um den Status der Netzteile über





30 VDC; 0,5 A !
G&D MultiPower-12-NT · 4
-12-
OWER NT
Status
12VDC/800mA
