Projektierung; Gerätebeschreibung; Strombereiche Der Motorschutzrelais - Eaton ZEB XTOE Handbuch

10/13 MN03402007Z-DE/EN
Gerätebeschreibung
Strombereiche der Motor-
schutzrelais
2

Projektierung

Die elektronischen Motorschutzrelais ZEB sind dreipolige
elektromechanische Motorschutzrelais mit elektronischen
Auslösesystemen zur Überlastüberwachung von Wechsel-
strömen mit 50/60Hz.
Die Motorschutzrelais ZEB sind nicht ausgelegt für die
Verwendung in explosionsgefährdeter Atmosphäre. Sie
können in nichtexplosionsgefährdeter Atmosphäre zum
Schutz von Motoren in explosionsgefährdeter Atmosphäre
installiert werden
Bei einer Überlastauslösung schalten die Hilfsschalter 95-96
und 97-98 um und unterbrechen den Steuerstromkreis des
zugehörigen Leistungsschützes. Sie schalten so indirekt den
Stromfluss des zu überwachenden Motors ab.
1 3 5 97 95
2 4 6 98 96

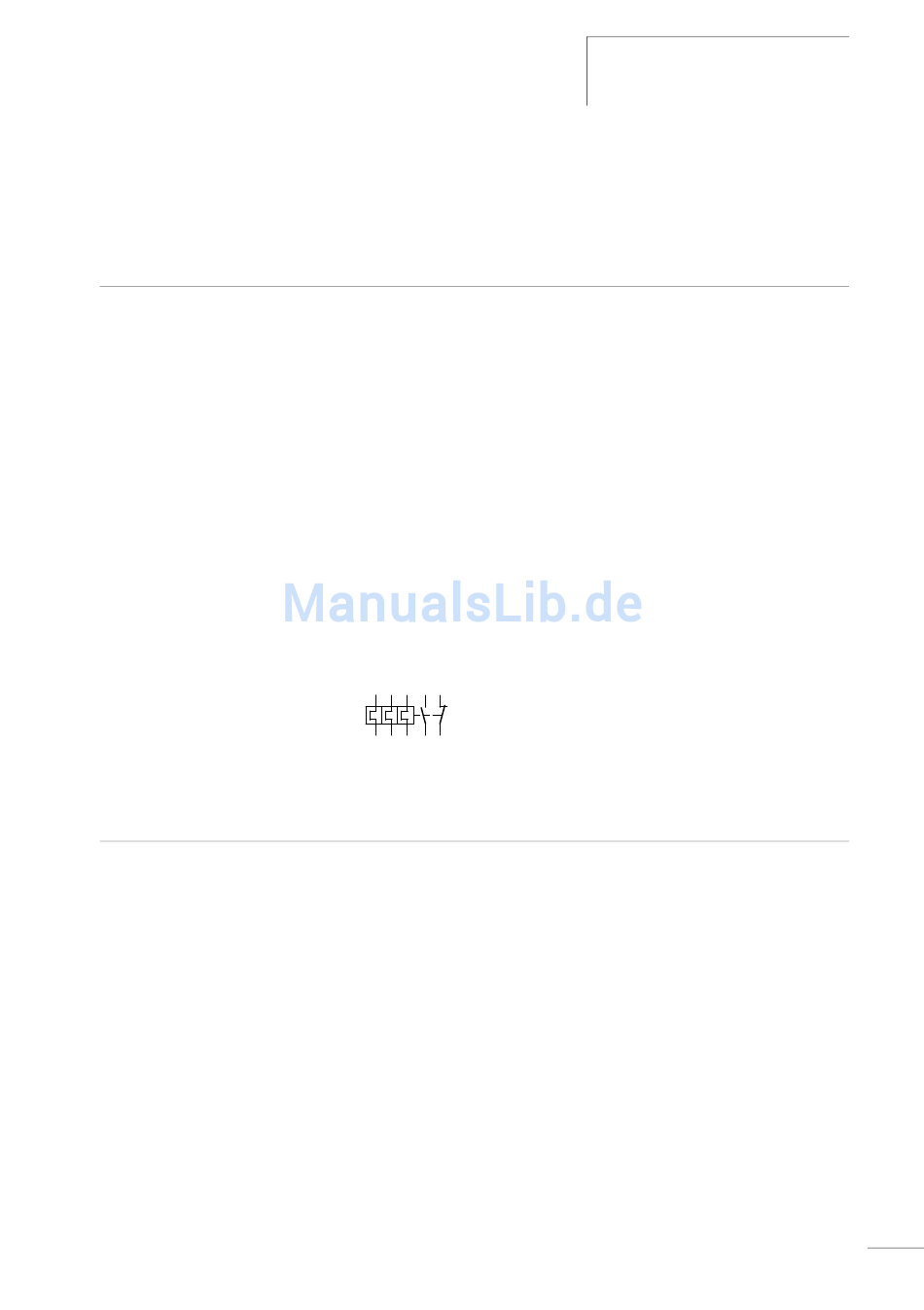

Abbildung 1: Schaltzeichen ZEB / XTOE / C440
Die Motorschutzrelais ZEB werden mit Hilfe einer Stromein-
stellscheibe auf den Motornennstrom eingestellt. Das für die
Installation verantwortliche Fachpersonal muss sich für die
Stromeinstellung des Motorschutzrelais auf den Nennstrom
auf dem Typenschild des zu schützenden Motors bzw. das
Zertifikat der Typenzulassung beziehen.
Mit zahlreichen Typen können Motoren von 0,33 bis 175 A
Motornennstrom überwacht werden.
Gerätebeschreibung
7
