Zusammenlegung

Für Transportzwecke oder zur platzsparenden Lagerung kann das Produkt zusammengelegt werden.
1. Bremsen Sie die zwei hinteren Laufrollen, durch Betätigung des Tritthebels.
2. Demontieren Sie das Zubehör vom Hebearm (z. B. Transportbügel, Waage, etc.).
3. Fahren Sie den Hebearm in die unterste Position.
4. Betätigen Sie den Not-Aus-Schalter (siehe Abschnitt
5. Entfernen Sie die SL-Sicherung und den Bolzen, der den Hubantrieb an der Haltelasche des

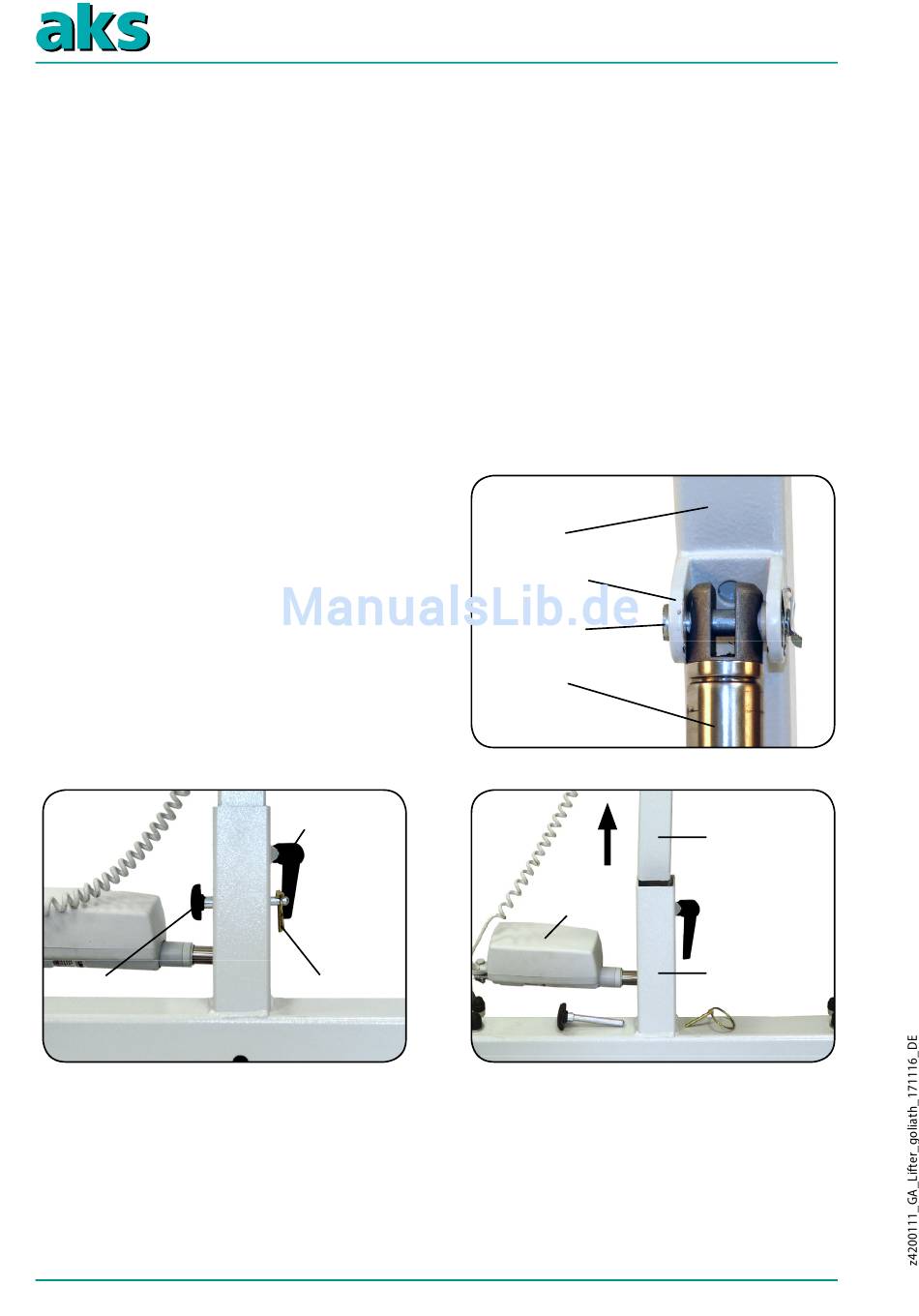

Hebearms befestigt (Abbildung 8.7.01). Schwenken Sie den Hubantrieb nach vorne und
montieren den Bolzen mit der SL-Sicherung in der nun freien Haltelasche.
6. Schwenken Sie zuerst den Hubantrieb und anschließend den Hebearm zum Standmast. Schützen
Sie das Antriebsrohr mit der Originalverpackung. Ansonsten besteht die Gefahr der Beschädigung
des Antriebrohres.
7. Fixieren Sie den Hubantrieb und den
Hebearm mit Kabelbinder oder Klett-
band am Standmast. Bei längerer
Lager ung sollten der Hubantrieb und
der Hebearm wieder mit der Original-
Verpackung umwickelt werden (siehe
Kapitel Lagerung).
Sterngriff bolzen
Abb. 8.7.02 – Standmast lösen
8. Entfernen Sie den Sterngriff bolzen mit Klappsplint aus der Bohrung und schrauben Sie den
Klemmhebel weitmöglichst heraus (Abbildung 8.7.02).
9. Ziehen Sie den Standmast aus dem Mittelrohr am Fahrgestell hervor und verstauen Sie ihn sicher
in der Originalverpackung (Abbildung 8.7.03).
10. Stecken Sie den Sterngriff bolzen in die Bohrung im Mittelrohr und sichern Sie ihn mit dem
Klappsplint.
Seite 24
Klemmhebel
Klappsplint
Not-Aus-Schalter).
Hebearm
Halte lasche
Bolzen mit
SL-Sicherung
Hubrohr
mit Gabelkopf
Abb. 8.7.01 – Haltelasche am Hebearm
Spreizantrieb
Abb. 8.7.03 – Standmast herausziehen
