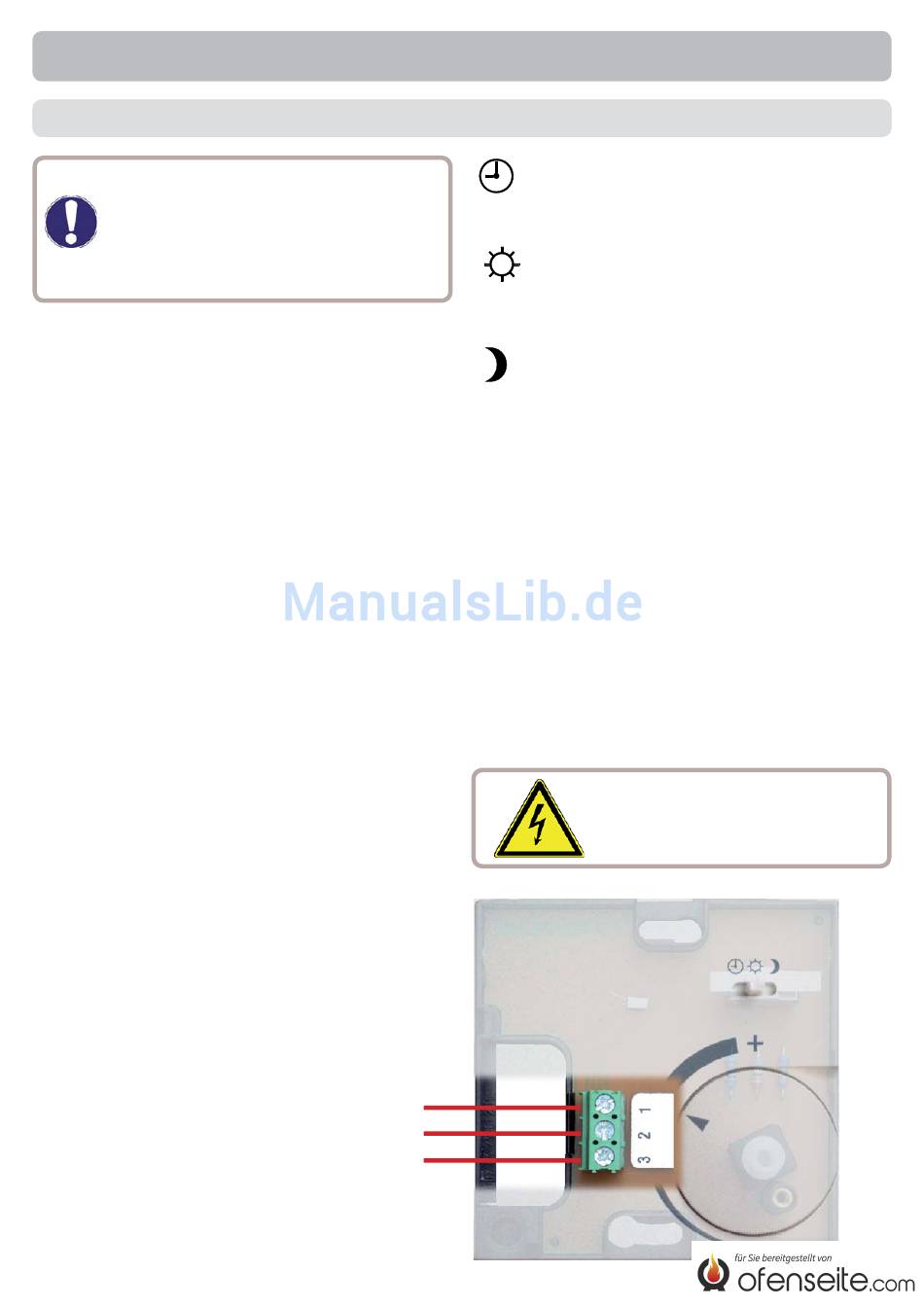

D.2 RC 21 Raumthermostat und Fernversteller
Das RC21 ist ein optionales Zu-
behörteil und ist standardmäßig
nicht im Lieferumfang des HCC
enthalten. Der HCC funktioniert
Achtung
auch ohne RC21.
Der Fernversteller mit integriertem Raum-
thermostat RC21 ermöglicht die einfache
temperaturgesteuerte Regulierung der
Temperatur vom Wohnraum aus.
Einstellmöglichkeiten
Über den Drehregler des RC 21 wird der
Regler dazu veranlasst, die Heizungs-
kennlinie parallel zu verschieben. Dadurch
wird die Vorlauftemperatur (in Abhängig-
keit von der Außentemperatur) angehoben
oder gesenkt. Wird auf minimal gedreht,
wird der Heizkreis ausgeschaltet, Frost-
schutzfunktionen bleiben aktiv, um Be-
schädigungen durch Kälte zu verhindern.
Temperaturfühler
Der RC 21 verfügt über einen eingebau-
ten Temperaturfühler, dessen Werte im
Regler registriert, genutzt und angezeigt
werden. Abhängig von der Einstellung
im Regler wird dieser Raumfühler dazu
genutzt, die Vorlauftemperatur zu beein-
fl ussen.
Über den Schiebeschalter kann der Reg-
ler in verschiedene Betriebsmodi versetzt
werden.
Anschluss für Fernversteller
Anschluss für Raumfühler
Anschluss für Sensor Masse
12
Installation
Im Automatikbetrieb wird die Tem-
peratur entsprechend der eingestell-
ten Thermostatzeiten geregelt.
Im Dauertagmodus werden die
eingestellten Zeiten ignoriert und
die Temperatur entsprechend der
Tageinstellungen geregelt.
Im Dauernachtmodus wird die
Temperatur üblicherweise herunter-
geregelt. Diese Einstellung eignet
sich zum Beispiel für Zeiten länge-
rer Abwesenheit (z.B. Urlaub).
Installation
Entfernen Sie vorsichtig mit einem
Schraubenzieher die Drehscheibe vom
Gehäuse. Lösen Sie die Schraube, die
darunter zum Vorschein kommt. Heben
Sie das helle Oberteil des Gehäuses vor-
sichtig vom Sockel.
Der RC21 wird über den Klemmblock an
den Regler angeschlossen.
An den RC 21 sind nur
Kleinspannungen anzu-
schließen.
