- Variocontrol V860 AB600A AB611A AB620A Anleitung für den Platinenaustausch Nr.401453 deutsch for english language and colored illustration use downloadlink www.efka.net/Downloads/Andere/Platinenaustausch AB6xxx FRANKL & KIRCHNER EFKA OF AMERICA INC. EFKA ELECTRONIC MOTORS GMBH & CO KG SINGAPORE PTE. LTD.
Wichtige Hinweise Die zum bestimmungsgemäßen Betrieb des EFKA-Antriebs benötigten Betriebsanleitungen und ggf. Parameterlisten finden sie in der jeweils aktuellsten Fassung im Internet auf der EFKA- Homepage unter www.efka.net, auf der Seite ”Downloads“. Auf unserer Homepage finden Sie außerdem ggf. ergänzende Anleitungen für diese Steuerung:...
- AB600A /AB611A /AB620A 2 Lieferumfang -Best. Nr. 311 4051 Reparatur-Set Hauptleiterplatine-AB600A -Best. Nr. 150 5077 Wärmeleitpaste Keratherm KP97 1ml -Best. Nr. 311 4013 Reparatur-Set Hauptleiterplatine-AB611A -Best. Nr. 311 4123 Reparatur-Set Hauptleiterplatine-AB620A Netzfilterplatine-AB611A & AB620A -Best. Nr. 311 3832 ...
Seite 6
- AB600A /AB611A /AB620A Entfernen Sie die 4 Schrauben des Gehäusedeckels (Torx T 20). Entfernen Sie den vorderen Gehäusedeckel. Hinweis: Klappen Sie den Deckel zuerst leicht nach oben, schieben Sie ihn anschließend nach links weg. 6 | S e i t e...
- AB600A /AB611A /AB620A 3.3 Demontage der Leiterplatine Ziehen Sie die beiden „Fast on“-Steckverbinder des Bremswiderstandes ab. S e i t e | 7...
Seite 8
- AB600A /AB611A /AB620A Ziehen Sie den „Fast on“-Steckverbinder der Platinen-Erdung ab. Drücken Sie mit dem Fingernagel die Verriegelung des „Fast on“-Steckers und ziehen Sie die Steckverbinder der Netzleitung ab. 8 | S e i t e...
Seite 9

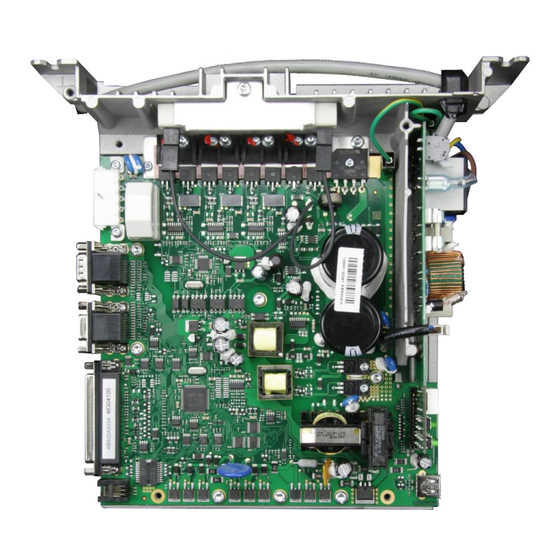

- AB600A /AB611A /AB620A Entfernen Sie die 8 markierten Schrauben (Torx T20 & T10) Heben Sie die Leiterplatine vorsichtig nach oben ab. S e i t e | 9...
- AB600A /AB611A /AB620A 3.4 Montage der Leiterplatine -Nr. 1114051) Entfernen Sie die Rückstände der Wärmeleitpaste vom Gussgehäuse und stellen Sie sicher, dass die Auflageflächen Staubfrei sind. Hinweis: Tragen Sie Handschuhe um Hautkontakt mit der Wärmeleitpaste zu vermeiden! 1 0 | S e i t e...
Seite 11
- AB600A /AB611A /AB620A Tragen Sie die im Austausch-Set enthaltene Wärmeleitpaste -Nr. 150 5077) auf Powermodul und Gleichrichterbaustein der Leiterplatine auf. Orientieren Sie sich hierbei in Sachen Menge und Position an der unten folgenden Abbildung! Hinweis: Tragen Sie Handschuhe um Hautkontakt mit der Wärmeleitpaste zu vermeiden! Hinweis: Tragen Sie die Wärmeleitpaste mit ca.
Seite 12
- AB600A /AB611A /AB620A Setzen Sie die Leiterplatine vorsichtig auf das Gussgehäuse Setzen Sie die markierten Schrauben ein und ziehen Sie sie nach den Drehmomentangaben Hinweis: Achten Sie darauf, dass alle Bohrungen konzentrisch über einander liegen! 2x M3x16 (Torx T10)
Seite 13
- AB600A /AB611A /AB620A Setzen Sie die markierten Schrauben ein und ziehen Sie sie nach den Drehmomentangaben 5x M4x10 (Torx T20) Anzugsmoment: 1 +0,5 Nm Schließen Sie die beiden „Fast on“-Steckverbinder an. S e i t e | 1 3...
Seite 14
- AB600A /AB611A /AB620A Schließen Sie den „Fast on“-Steckverbinder der Platinen-Erdung an. Schließen Sie die „Fast on“-Steckverbinder des Bremswiderstandes an. 1 4 | S e i t e...
- AB600A /AB611A /AB620A 3.5 Montage des Gehäuses Schieben Sie die Gehäuseabdeckung vorsichtig von links auf die Steuerung. Hinweis: Stellen Sie sicher, dass der richtige Sitz des Gehäuses gewährleistet ist. Ziehen Sie die 4 Schrauben (Torx T20) des Gehäuses an.
- AB600A /AB611A /AB620A 4 Platinentausch AB611A & AB620A 4.1 Benötigte Werkzeuge 1x Torx-Schraubendreher T 20 4.2 Demontage des Steuerungsgehäuses Entfernen Sie die Befestigungsschraube (Torx T 20). 1 6 | S e i t e...
Seite 17
- AB600A /AB611A /AB620A Entfernen Sie die 4 Schrauben des seitlichen Gehäuses (Torx T 20). Entfernen Sie den vorderen Gehäusedeckel. Hinweis: Klappen Sie den Deckel zuerst leicht nach vorne, ziehen Sie ihn anschließend nach unten weg. S e i t e | 1 7...
Seite 18
- AB600A /AB611A /AB620A Nehmen Sie den seitlichen Gehäusedeckel ab Hinweis: Klappen Sie den Deckel auf der rechten Seite zuerst leicht nach vorne, ziehen Sie ihn anschließend nach links weg. 1 8 | S e i t e...
- AB600A /AB611A /AB620A 4.3 Demontage der Netzfilterplatine -Nr. 311 3832 ) Drücken Sie die Entriegelung des 2-poligen Verbindungsteckers und ziehen Sie ihn vorsichtig von der Platine ab S e i t e | 1 9...
Seite 20
- AB600A /AB611A /AB620A Drücken Sie mit dem Fingernagel die Verriegelung des „Fast on“-Steckers und ziehen Sie diesen vorsichtig von der Platine ab. 2 0 | S e i t e...
Seite 21
- AB600A /AB611A /AB620A Drehen Sie den Steuerungskasten und ziehen Sie die beiden „Fast on“-Stecker ab. S e i t e | 2 1...
Seite 22
- AB600A /AB611A /AB620A Entfernen Sie die letzte Schraube (Torx T 20) und ziehen die Netzfilterplatine vorsichtig aus dem Platinen-Slot. Entfernen Sie den „Fast on“-Stecker vom Gussgehäuse der Steuerung. 2 2 | S e i t e...
- AB600A /AB611A /AB620A 4.4 Demontage der Hauptleiterplatine Ziehen Sie den „Fast on“-Steckverbinder der Platinen-Erdung ab Ziehen Sie die „Fast on“-Steckverbinder des Bremswiderstandes ab. S e i t e | 2 3...
Seite 24
- AB600A /AB611A /AB620A Entfernen Sie die 12 markierten Schrauben ( Torx T20) 2 4 | S e i t e...
- AB600A /AB611A /AB620A Heben Sie die Platine vorsichtig ab. 4.5 Montage der Hauptleiterplatine S e i t e | 2 5...
Seite 26
- AB600A /AB611A /AB620A Setzen Sie die Platine vorsichtig ein. Hinweis: Achten Sie darauf, dass sich der Positionierungsstift in der Positionierbohrung befindet. 2 6 | S e i t e...
Seite 27
- AB600A /AB611A /AB620A Setzen Sie die markierten Befestigungsschrauben der Hauptleiterplatine ein und ziehen Sie sie mit dem angegebenen Drehmoment an. M4x10; 1+0,5 Nm M4x16; 1,5+0,5 Nm M4x9; 1+0,5 Nm M4x9; 1+0,5 Nm S e i t e | 2 7...
Seite 28
- AB600A /AB611A /AB620A Schließen Sie den „Fast on“-Steckverbinder der Platinen-Erdung an Schließen Sie die „Fast on“-Steckverbinder des Bremswiderstandes an. Hinweis: Die Netzfilterplatine muss bereits montiert sein (siehe Kapitel 4.6). 2 8 | S e i t e...
Seite 29
- AB600A /AB611A /AB620A Schließen Sie den 2-poligen Verbindungstecker der Hauptleiterplatine an der Netzfilterplatine an. S e i t e | 2 9...
- AB600A /AB611A /AB620A 4.6 Montage der Netzfilterplatine -Nr. 311 3832 ) Verbinden Sie die Filterplatinen-Erdung mit dem Gehäuse Verbinden Sie den „Fast on“-Stecker mit dem Gussgehäuse der Steuerung. 3 0 | S e i t e...
Seite 31
- AB600A /AB611A /AB620A Fixieren Sie die Netzfilterplatine mit einer kurzen Schraube (Torx T 20, M4x9, 1+0,5 Nm) Schließen Sie die „Fast on“-Steckverbinder der Netzversorgung an. S e i t e | 3 1...
Seite 32
- AB600A /AB611A /AB620A Schließen Sie den zweiten „Fast on“-Steckverbinder der Netzfilterplatine an der Hauptleiterplatine an. Schließen Sie die Spannungsversorgung der Hauptleiterplatine an. 3 2 | S e i t e...
- AB600A /AB611A /AB620A 4.7 Montage des Gehäuses Schieben Sie die seitliche Gehäuseabdeckung vorsichtig auf die Steuerung. S e i t e | 3 3...
Seite 34
- AB600A /AB611A /AB620A Hinweis: Achten Sie bei der Montage des seitlichen Gehäusedeckels darauf, dass die Netzfilterplatine richtig in der Haltenut sitzt! 3 4 | S e i t e...
Seite 35
- AB600A /AB611A /AB620A Hinweis: Achten Sie bei der Montage darauf, dass die Nasen des Deckels in der dafür vorgesehenen Nut sitzen. Schließen sie mit zuklappen des bereits eingehakten Deckels das Steuerungsgehäuse. S e i t e | 3 5...
Seite 36
- AB600A /AB611A /AB620A Hinweis: Stellen Sie sicher, dass der richtige Sitz des Gehäuses gewährleistet ist. Ziehen Sie die 4 Schrauben (Torx T20) des seitlichen Gehäuses an. M4x10, 1+0,5 Nm M4x42, 1+0,5 Nm M4x16, 1+0,5 Nm Ziehen Sie die Befestigungsschraube (Torx T20) des Frontdeckels an.
