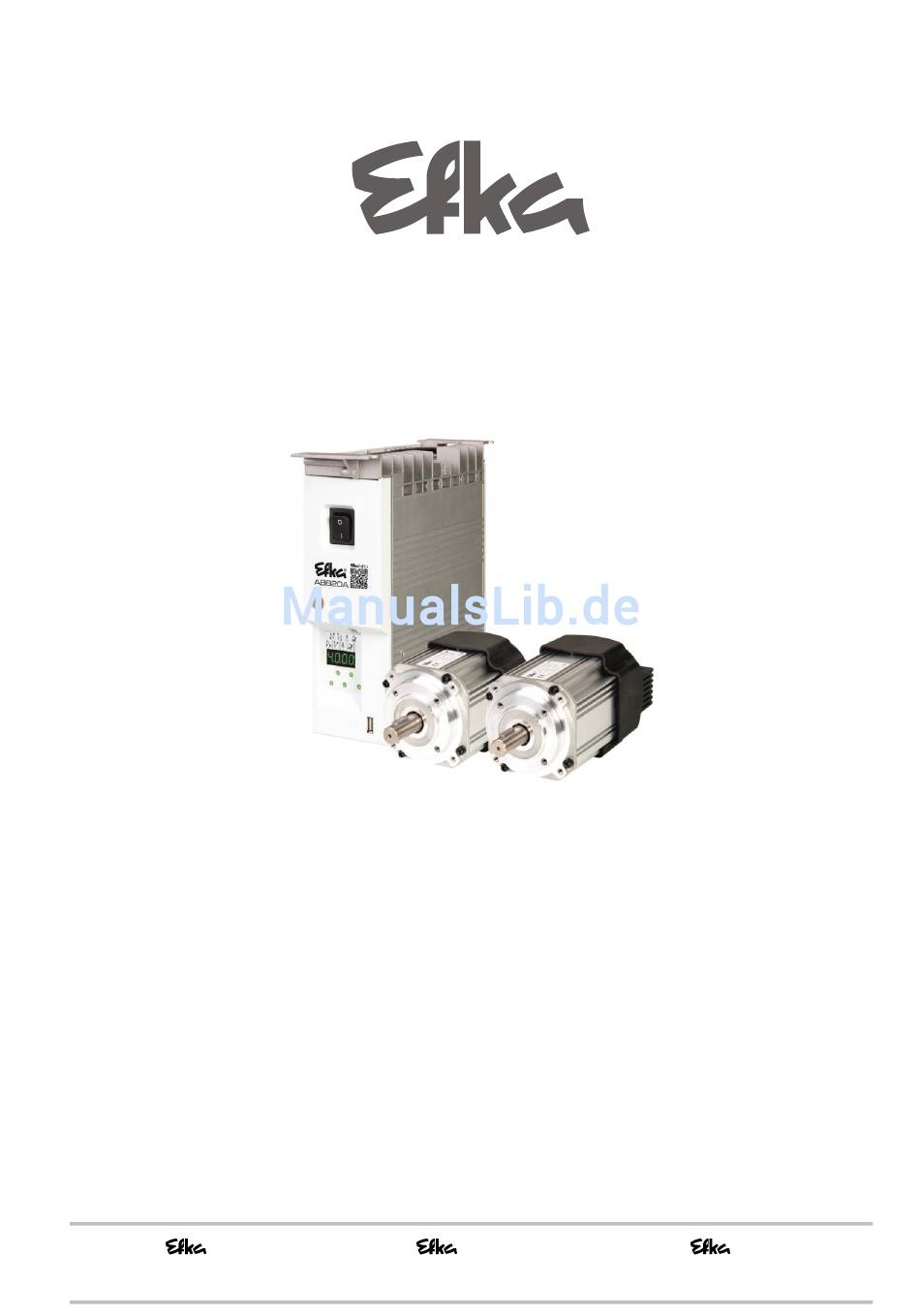

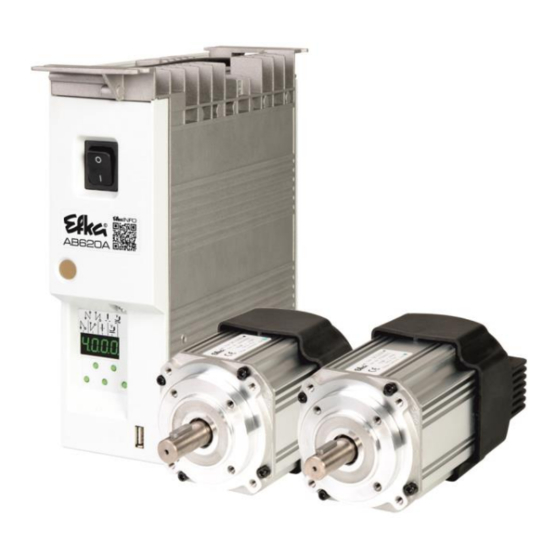

STEUERUNG
Betriebsanleitung
mit Parameterliste
- Inbetriebnahme
- Einstellungen
- Funktionsbeschreibung
- Anschlusspläne
- Funktionsdiagramme
Nr. 401446
deutsch
FRANKL & KIRCHNER
GMBH & CO KG
EFKA OF AMERICA INC.
AB620A5030
AB620A5032
AB620A5034
EFKA ELECTRONIC MOTORS
SINGAPORE PTE. LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Efka AB620A5030

Inhaltszusammenfassung für Efka AB620A5030

  • Seite 1 STEUERUNG AB620A5030 AB620A5032 AB620A5034 Betriebsanleitung mit Parameterliste - Inbetriebnahme - Einstellungen - Funktionsbeschreibung - Anschlusspläne - Funktionsdiagramme Nr. 401446 deutsch FRANKL & KIRCHNER EFKA OF AMERICA INC. EFKA ELECTRONIC MOTORS GMBH & CO KG SINGAPORE PTE. LTD.

  • Seite 2: Wichtige Hinweise

    Die zum bestimmungsgemäßen Betrieb des EFKA-Antriebs benötigten Betriebsanleitungen und ggf. Parameterlisten finden sie in der jeweils aktuellsten Fassung im Internet auf der EFKA-Homepage unter www.efka.net, auf der Seite ”Downloads“. Auf unserer Homepage finden Sie außerdem ggf. ergänzende Anleitungen für diese Steuerung:...

  • Seite 3: Inhaltsverzeichnis

    - AB620A5030 + 5032 Betriebsanleitung INHALT Seite 1 Verwendungsbereich Bestimmungsgemäße Verwendung 2 Lieferumfang Sonderzubehör 2.1.1 Adapterleitungen für spezielle Maschinen 3 Inbetriebnahme 4 Einstell- und Inbetriebnahmehilfe durch Schnell-Installations-Routine (SIR) 5 Einstellen der Grundfunktionen Motordrehrichtung Verwendung eines Hallsensormoduls HSM001 bzw. Impulsgebers IPG...
  • Seite 4 - AB620A5030 + 5032 Betriebsanleitung Anfangszierstichriegel/Stichverdichtung Endzierstichriegel/Stichverdichtung Zwischenriegel Stichstellerunterdrückung/Stichstellerabruf 6.10 Haltekraft des Stichstellermagneten 6.11 Rückdrehen 6.12 Entketteln (Modus 5/6/7) 6.13 Laufsperre 6.14 Hubverstellung Flip Flop 1 6.14.1 Hubverstellungsdrehzahl 6.14.2 Hubverstellungsdrehzahl-Nachlaufzeit 6.14.3 Hubverstellungsstiche 6.14.4 Hubverstellung tastend (Parameter 240...246 = 13) 6.14.5 Hubverstellung rastend/Flip Flop 1 (Parameter 240...246 = 14)
  • Seite 5 - AB620A5030 + 5032 Betriebsanleitung 8 Übersicht der Funktionen bezüglich Maschinen und Adapterleitungen 9 Bedienelemente und Steckverbindungen Positionen der Frontseite Positionen der Rückseite Anschlusspläne 10 Funktionsdiagramme 10.1 Bediener - Ebene 10.2 Techniker-Ebene (Code Nr. 1907) 10.3 Ausrüster-Ebene (Code Nr. 3112)
  • Seite 6 - AB620A5030 + 5032 Betriebsanleitung - 6 -...

  • Seite 7: Verwendungsbereich

    - AB620A5030 + 5032 Betriebsanleitung Verwendungsbereich Der Antrieb ist geeignet für Steppstich-, Kettenstich- und Überwendlichmaschinen diverser Hersteller. Der Betrieb ist mit oder ohne Bedienteil möglich. Die Verwendung eines Variocontrol V810 oder V820 erhöht den Bedienkomfort und erweitert den Funktionsumfang. Durch Verwendung von als Sonderzubehör erhältlicher Adapterleitungen (s. Kapitel Sonderzubehör) ist der Antrieb auch als Ersatz für die in nachstehender Tabelle aufgeführten Steuerungen verwendbar, sofern keine...

  • Seite 8: Lieferumfang

    - AB620A5030 + 5032 Betriebsanleitung Lieferumfang Standard Lieferumfang Gleichstrommotor DC1200 optional DC1250 Steuerung/Netzteil AB620A5030/N214 Beipacksatz (Standard) B156 bestehend aus: Plastikbeutel für B156 + Dokumentation Zubehörsatz bestehend aus: 37 pol. SubminD Stecker, Potentialausgleichsleitung Option 1 Sollwertgeber EB401 Zubehörsatz bestehend aus: 37 pol. SubminD Stecker, Zugstange Potentialausgleichsleitung Zusätzliche Optionen...

  • Seite 9: Adapterleitungen Für Spezielle Maschinen

    Anbausatz für DC1230 an YAMATO VC, VE, VF, VG 1114102 2.1.1 Adapterleitungen für spezielle Maschinen Verbindungspläne der Adapterleitungen finden Sie auf unserer Homepage unter www.efka.net/downloads. Maschine / Typ / Klasse Material No. AISIN Schnellnäher AD3XX, AD158, 3310 und Overlockmaschine EK1 1112815 BROTHER Kl.

  • Seite 10: Inbetriebnahme

    - AB620A5030 + 5032 Betriebsanleitung Inbetriebnahme Vor Inbetriebnahme der Steuerung ist sicherzustellen, zu überprüfen, bzw. einzustellen:  Auswahl des Motortyps mit Parameter 467  Die korrekte Montage von Antrieb, Positionsgeber und evtl. verwendetem Zubehör  Die korrekte Auswahl des Abschneidevorgangs mit Parameter 290 ...
  • Seite 11 - AB620A5030 + 5032 Betriebsanleitung  Eingabe der Codenummer für die Ausrüster-Ebene.  Parameter 500 wird angezeigt.  Parameter 290 für Funktionsablauf der Abschneidevorgänge.  Parameter 467 für Auswahl des Motors.  Parameter 111 für die Maximaldrehzahl.  Parameter 161 für Drehrichtung des Motors.
  • Seite 12 - AB620A5030 + 5032 Betriebsanleitung Einstellung am Bedienteil der Steuerung (Onboard) oder am V810: 1 Eingabe der Code-Nummer 3112!  2 Taste E betätigen Parameter 5.0.0. wird angezeigt.  3 Taste E betätigen Sir wird angezeigt. Am V810 erscheint das Zeichen [o].
  • Seite 13 - AB620A5030 + 5032 Betriebsanleitung Einstellung am Bedienteil V820: 1 Eingabe der Code-Nummer 3112!  2 Taste E betätigen Parameter 500 wird angezeigt  3 Taste E betätigen Sir [o] wird angezeigt.  (Funktionsablauf 4 Taste >> betätigen Parameter 290 FAm 05 erscheint.

  • Seite 14: Einstellen Der Grundfunktionen

    - AB620A5030 + 5032 Betriebsanleitung Einstellen der Grundfunktionen 5.1 Motordrehrichtung Funktion mit oder ohne Bedienteil Parameter Drehrichtung des Motors (drE) 161 = 0 Rechtslauf des Motors (Blick auf die Motorwelle) 161 = 1 Linkslauf des Motors CHTUNG Bei Änderungen der Montage des Motors, z. B. gedreht oder mit Vorgelege, ist auf richtige Zuordnung des mit Parameter 161 eingestellten Wertes für die Drehrichtung zu achten.

  • Seite 15: Übersetzungsverhältnis

    - AB620A5030 + 5032 Betriebsanleitung 5.3 Übersetzungsverhältnis INWEIS Das Übersetzungsverhältnis muss immer eingegeben werden, wenn kein Übersetzungsverhältnis von 1:1 besteht, da nur Motoren mit integriertem Inkremental-geber eingesetzt werden. Dieses sollte so genau wie möglich ermittelt und eingestellt werden! Das Übersetzungsverhältnis Motorwelle zur Welle vom Nähmaschinenoberteil muss eingegeben werden, damit die eingestellten Drehzahlen der Parameter 110...117 den Nähgeschwindigkeiten entsprechen.

  • Seite 16: Nähmaschinenverträgliche Maximaldrehzahl

    (Sr2) Übersetzung Motorwelle zu Maschinenwelle (trr) Als Positionsgeber kann ein Sensor, z. B. Efka Hallsensormodul (HSM1) oder Impulsgeber (IPG) mit Schließer- oder Öffner-Funktion verwendet werden. Der Anschluss erfolgt an Buchse B18/7. Mit Parameter 270 wird der in Abhängigkeit von Art und Montage des verwendeten Sensors einzustellende Modus gewählt (Beschreibung und Ablaufdiagramm siehe Abschnitt Parameterliste unter Parameter 270).

  • Seite 17: Einstellung Der Referenzposition (Parameter 170)

    - AB620A5030 + 5032 Betriebsanleitung 5.9.1 Einstellung der Referenzposition (Parameter 170) Die an der Maschine nötigen Winkelstellungen z. B. „Nadel-Tiefstellung“ oder „Fadenhebel oben“ werden in der Steuerung gespeichert. Um einen Bezug zwischen Positionsgeberinformation und tatsächlicher, mechanischer Position herzustellen, wird eine Referenzposition benötigt.

  • Seite 18: Einstellung Der Positionen (Parameter 171 = 0 Oder 6)

    - AB620A5030 + 5032 Betriebsanleitung 5.9.2 Einstellung der Positionen (Parameter 270 = 0 oder 6) Diese Einstellung ist durchzuführen, wenn der im Motor integrierte Geber verwendet werden soll (Parameter 270 = 0) oder ein anderer am Maschinenoberteil montierter Positionsgeber (z. B. Impulsgeber IPG oder Hallsensor HSM) (Parameter 270 = 6), dessen durch Preset vorgegebenen Werte angepasst werden müssen.

  • Seite 19: Anzeige Der Signal- Und Stopp-Positionen

    - AB620A5030 + 5032 Betriebsanleitung Einstellung der Positionen am Bedienteil V820 Diese Einstellung ist durchzuführen, wenn der im Motor integrierte Geber verwendet werden soll (Parameter 270 = 0) oder ein anderer am Maschinenoberteil montierter Positionsgeber (z. B. Impulsgeber IPG oder Hallsensor HSM) (Parameter 270 = 6), dessen durch Preset vorgegebenen Werte angepasst werden müssen.

  • Seite 20: Versatz Der Positionierung

    - AB620A5030 + 5032 Betriebsanleitung Anzeige an der Steuerung (es ist kein Bedienteil angeschlossen)   Segment wird eingeschaltet entspricht Position 1 Ein   Segment wird ausgeschaltet entspricht Position 1 Aus   Segment wird eingeschaltet entspricht Position 2 Ein ...

  • Seite 21: Anlaufverhalten

    - AB620A5030 + 5032 Betriebsanleitung 5.14 Anlaufverhalten Funktion mit oder ohne Bedienteil Parameter Anlaufflanke (ALF) Die Dynamik beim Beschleunigen des Antriebs kann an die Charakteristik der Nähmaschine angepasst werden (leicht/schwer).  Hoher Einstellwert = starke Beschleunigung Bei hohem Einstellwert der Anlaufflanke und evtl. zusätzlich hoch eingestellten Bremsparameterwerten an leichten Maschinen kann das Verhalten ruppig wirken.
  • Seite 22 - AB620A5030 + 5032 Betriebsanleitung 2. Servicestundenüberwachung: 217 = >0 Betriebsart: Betriebsstunden bis zum nächsten Service Hier wird die Anzahl der Stunden bis zum nächsten Service eingegeben. Dieser Wert wird mit dem Betriebsstundenzähler verglichen. Die Eingabe der Stunden erfolgt in 10er Schritten. D. h. die kleinste Display-Anzeige von 001 entspricht 10 Stunden (z.B.055 = 550 Stunden).

  • Seite 23: Setzen Und Rücksetzen Des Betriebsstundenzählers

    - AB620A5030 + 5032 Betriebsanleitung 5.16.1 Setzen und Rücksetzen des Betriebsstundenzählers Die Anzahl der Stunden ist erreicht (Servicefall):   Der Betriebsstundenzähler wird auf „0“ gesetzt und 1x Taste >> betätigen erneut gestartet. Die Anzahl der Stunden ist noch nicht erreicht: ...

  • Seite 24: Softstartstiche

    - AB620A5030 + 5032 Betriebsanleitung 6.2.2 Softstartstiche Funktion mit oder ohne Bedienteil Parameter Anzahl der Softstartstiche (SSc) 6.3 Nähfußlüftung Funktion ohne Bedienteil Steuerung Taste – (S4) Automatisch in der Naht Segment 7 ein Automatisch nach dem Fadenschneiden Segment 8 ein...

  • Seite 25: Anfangsriegel/Anfangsstichverdichtung

    - AB620A5030 + 5032 Betriebsanleitung CHTUNG Eine zu groß eingestellte Haltekraft kann zur Zerstörung des Magneten und der Steuerung führen. Beachten Sie unbedingt die zulässige Einschaltdauer (ED) des Magneten und stellen Sie den hierfür geeigneten Wert gemäß nachstehender Tabelle ein.

  • Seite 26: Stichzählung Für Anfangsriegel/Anfangsstichverdichtung

    - AB620A5030 + 5032 Betriebsanleitung 6.4.2 Stichzählung für Anfangsriegel/Anfangsstichverdichtung Funktion mit oder ohne Bedienteil Parameter Stichzahl vorwärts bzw.ohne Stichsteller (c2) Stichzahl rückwärts bzw.mit Stichsteller (c1) Wiederholung des doppelten Anfangsriegels (war) Wiederholung der Riegel Ein/Aus (Fwr) Die Stiche für Anfangsriegel/Anfangsstichverdichtung mit oder ohne Stichsteller können über oben genannte Parameter direkt in der Steuerung oder an einem angeschlossenen Bedienteil V810/V820 programmiert und verändert werden.

  • Seite 27: Drehzahl N4 Am Nahtende

    - AB620A5030 + 5032 Betriebsanleitung Der Endriegel bzw.die Endstichverdichtung startet entweder mit Pedal Rücktritt, bei einer Naht mit Stichzählung am Ende der Zählung oder aus der Lichtschrankennaht mit Ende der Lichtschranken-Ausgleichstiche. Aus dem Stillstand wird der Stichsteller sofort zugeschaltet. Nach Absenken des Nähfußes verzögert sich der Schaltpunkt des Stichstellers um die Zeit t3 (Anlaufverzögerung nach Abschalten des Nähfußlüftungssignals).

  • Seite 28: Endriegel Einfach/Endstichverdichtung

    - AB620A5030 + 5032 Betriebsanleitung 6.5.5 Endriegel einfach/Endstichverdichtung Über eine einstellbare Stichanzahl wird das Stichsteller-Signal ausgegeben und die Rückwärtsstrecke bzw.Endstichverdichtung ausgeführt. Während des letzten Stiches wird auf Positionierdrehzahl abgebremst. Bei Verwendung des Bedienteils V820 ist ein Direktzugriff mit der Funktionstaste (Taste 9) möglich!

  • Seite 29: Zwischenriegel

    - AB620A5030 + 5032 Betriebsanleitung Funktion mit Bedienteil V810 V820 Funktion Zierstichriegel Ein/Aus (SrS) Zierstichriegel-Stoppzeit (tSr) Endriegel einfach linker Pfeil an Taste ein Taste 2 Taste 4 Endriegel doppelt rechter Pfeil an Taste ein Endriegel Aus beide Pfeile aus Die Parameter der Endriegeldrehzahl und Riegelstiche rückwärts / vorwärts sind mit dem Standard-Endriegel identisch.

  • Seite 30: Stichstellerunterdrückung/Stichstellerabruf

    - AB620A5030 + 5032 Betriebsanleitung 6.9 Stichstellerunterdrückung/Stichstellerabruf Wirkt im Standard- und im Zierstichriegel Durch Betätigen eines externen Tasters, je nach Vorwahl der Parameter 240...246, kann der nächste Riegel- bzw.Stichverdichtungsvorgang einmalig unterdrückt oder abgerufen werden. Anfangsriegel/ Anfangsriegel/ Endriegel/ Endriegel/ Bei Betätigung...

  • Seite 31: Entketteln (Modus 5/6/7)

    - AB620A5030 + 5032 Betriebsanleitung 6.12 Entketteln (Modus 5/6/7) Funktion mit oder ohne Bedienteil Parameter Anzahl der Nachlaufstiche beim Entketteln (c6) Funktion Entketteln im Modus 5, 6 und 7 (mEk) Beim Entkettelvorgang am Nahtende werden die Funktionen Fadenschneidevorgang und Abhacker/Schnelle Schere automatisch unterdrückt.

  • Seite 32: Laufsperre

    - AB620A5030 + 5032 Betriebsanleitung 6.13 Laufsperre CHTUNG Diese Funktion ist keine sicherheitstechnische Einrichtung. Sie ersetzt nicht das bei Wartungs- und Reparaturarbeiten erforderliche Ausschalten der Netzspannung. Die Funktion der Laufsperre ist durch Anschluss eines Schalters, je nach Vorwahl der Parameter 240...246, an der Buchse ST2 möglich.

  • Seite 33: Hubverstellungsdrehzahl-Nachlaufzeit

    - AB620A5030 + 5032 Betriebsanleitung 6.14.2 Hubverstellungsdrehzahl-Nachlaufzeit Funktion mit oder ohne Bedienteil Parameter Hubverstellungsdrehzahl-Nachlaufzeit (thP) 6.14.3 Hubverstellungsstiche Funktion mit oder ohne Bedienteil Parameter Stichzahl Hubverstellung (chP) Das Betätigen des externen Tasters Hubverstellung, je nach Einstellung der Parameter 240...246, bewirkt Begrenzung auf Hubverstellungsdrehzahl. Der Hubverstellungsmagnet wird eingeschaltet, wenn die Drehzahl ...

  • Seite 34: Hubabhängige Drehzahlbegrenzung

    - AB620A5030 + 5032 Betriebsanleitung 6.15 Hubabhängige Drehzahlbegrenzung Funktion mit oder ohne Bedienteil Parameter Maximaldrehzahl (n2) Hubverstellungsdrehzahl (n10) Hubabhängige Drehzahlbegrenzung mit Potentiometer Ein (Pot) 126 = 7 Hubverstellung -Messwert des Potis für den minimalen Hub Hubverstellung - Messwert des Potis für den maxmalen Hub Die hubabhängige Drehzahlbegrenzung ist abhängig von der Stellung des Einstellrades für den Hub, das mit...

  • Seite 35: Fadenschneider/Fadenwischer (Steppstichmodi)

    - AB620A5030 + 5032 Betriebsanleitung 6.17.1 Fadenschneider/Fadenwischer (Steppstichmodi) Funktion Parameter Einschaltzeit des Fadenwischers (t6) Einschaltverzögerung des Fadenwischers (dFw) Haltekraft Ausgang M1 des Fadenschneiders rückwärts (t11) Einschaltwinkel des Fadenschneiders (iFA) Ausschaltverzögerung der Fadenspannungslüftung (FSA) Einschaltverzögerung der Fadenspannungslüftung (FSE) Stoppzeit für Fadenabschneider (tFA) Obere Grenze Einschaltdauer des Fadenschneiders rückwärts...

  • Seite 36: Funktionen Für Sacknähmaschinen

    - AB620A5030 + 5032 Betriebsanleitung 6.18 Funktionen für Sacknähmaschinen Funktion mit oder ohne Bedienteil Parameter Funktionen für Kettenstichmaschinen z. B. Sacknähmaschinen (Sak) Verschiedene Einstellungen im Modus 5 sind mit Parameter 198 möglich: 198 = 0 Das Fadenschneiden bzw. Fadenkette heiß schneiden und die Nähfußlüftung werden über Pedal ausgelöst.
  • Seite 37 - AB620A5030 + 5032 Betriebsanleitung Funktion mit oder ohne Bedienteil Parameter Stopp bei Abhacken am Nahtende Ein/Aus (SAb) Ablauf Überwendlich-Modus (Modus 7) mit oder ohne Stopp (UoS) Signal Kette saugen am Nahtende bis Zählende c2 oder bis Pedal 0 (SPO) Start der Zählung (Parameter 157) für die Fadenspannungslüftung am Nahtanfang...

  • Seite 38: Anfangs- Und Endzählungen

    - AB620A5030 + 5032 Betriebsanleitung 6.19.2 Anfangs- und Endzählungen Funktion mit oder ohne Bedienteil Parameter Endzählung (c2) mit begrenzter Drehzahl n4 bis Stopp (c2) Anfangszählung (c1) mit begrenzter Drehzahl n3 für Kette saugen (c1) Zählung (c3) Abhacker am Nahtanfang (c3) Endzählung (c4) für Abhacker am Nahtende...

  • Seite 39: Manueller Abhacker/Schnelle Schere

    - AB620A5030 + 5032 Betriebsanleitung Funktion mit Bedienteil V810 V820 Abhacker/Schnelle Schere am Nahtanfang Ein linker Pfeil an Taste ein Taste 2 Taste 4 Abhacker/Schnelle Schere am Nahtende Ein rechter Pfeil an Taste ein Abhacker/Schnelle Schere am Nahtanfang u. Nahtende Ein beide Pfeile an Taste ein Abhacker/Schnelle Schere am Nahtanfang u.

  • Seite 40: Naht Mit Stichzählung

    - AB620A5030 + 5032 Betriebsanleitung 6.22 FlipFlop-Funktionen (AFF) Funktion Parameter FlipFlop 1 (AFF1) Verknüpfungen Ausganszuweisung F-830 = 0 AFF1 = Aus (Preset) F-038 = 0 Verknüpfung Aus (Preset) F-830 = 1 AFF1 = M1 F-038 = 1 Verknüpfung mit FSPL...

  • Seite 41: Stichzählungsdrehzahl

    - AB620A5030 + 5032 Betriebsanleitung Die Stichzahl für die Stichzählung kann mit Parameter 007 direkt an der Steuerung oder an einem angeschlossenen Bedienteil V810/V820 eingestellt werden. Weiterhin kann zur schnellen Information (HIT) des Benutzers bei Verwendung des Bedienteils V820 beim Einschalten der Funktion über die Taste 2 der dazugehörige Wert für ca.

  • Seite 42: Freie Naht Und Naht Mit Lichtschranke

    - AB620A5030 + 5032 Betriebsanleitung 6.24 Freie Naht und Naht mit Lichtschranke Funktion Parameter Positionierdrehzahl (n1) Obere Grenze der Maximaldrehzahl (n2) Begrenzte Drehzahl entsprechend Einstellung von Parameter 142 (n12) Untere Grenze der Maximaldrehzahl (n2_) Drehzahlmodus Freie Naht (SFn) Für den Ablauf der freien Naht und der Naht mit Lichtschranke kann mit dem Drehzahlmodus ein bestimmtes Drehzahlverhalten vorgewählt werden.

  • Seite 43: Allgemeine Lichtschrankenfunktionen

    - AB620A5030 + 5032 Betriebsanleitung 6.25.2 Allgemeine Lichtschrankenfunktionen Funktion Parameter Lichtschranken Ausgleichstiche (LS) Anzahl Lichtschranken-Nähte (LSn) Lichtschranken-Sensierung auf hell/dunkel (LSd) Annähen bei heller Lichtschranke gesperrt/nicht gesperrt (LSS) Lichtschranken-Nahtende mit Fadenschneiden Ein/Aus (LSE) Drehzahl der Lichtschrankenausgleichsstiche (PLS)  Nach Sensierung vom Nahtende erfolgt Zählung der Ausgleichstiche mit Lichtschrankendrehzahl.

  • Seite 44: Automatischer Lichtschrankengesteuerter Start

    - AB620A5030 + 5032 Betriebsanleitung 6.25.4 Automatischer lichtschrankengesteuerter Start Diese Funktion ist wenn Parameter F-290 = 8 oder 9 (Modi 8 und 9) nicht möglich! Funktion Parameter Verzögerung Autostart (ASd) Autostart Ein/Aus (ALS) Lichtschranken-Sensierung auf hell (LSd) Annähen mit heller Lichtschranke gesperrt (LSS) Die Funktion ermöglicht den Nahtablauf automatisch zu beginnen, sobald die Lichtschranke das Einlegen des...

  • Seite 45: Schaltfunktionen Der Eingänge In1

    - AB620A5030 + 5032 Betriebsanleitung 6.26 Schaltfunktionen der Eingänge in1...in13 Funktion Parameter Auswahl der Eingangs-Funktion (in1...in7) 240...246 (in11-LSM) (in12...in13) 550...551 Mit den Parametern 240...246, 239 (LSM), 550, 551 für die Eingänge in1...in13 kann die Funktion der an den Steckverbindungen ST2, B18 und B22 angeschlossenen Taster/Schalter gewählt werden.

  • Seite 46: Software-Entprellung Aller Eingänge

    - AB620A5030 + 5032 Betriebsanleitung 102 Signal AFF2 als Flip Flop schaltbar: Bei Betätigen des Tasters wird Signal AFF2 eingeschaltet und bei einer weiteren Betätigung wieder ausgeschaltet. 103 Signal AFF3 als Flip Flop schaltbar: Bei Betätigen des Tasters wird Signal AFF3 eingeschaltet und bei einer weiteren Betätigung wieder ausgeschaltet Handriegel automatisch...

  • Seite 47: Spezial-Pedalfunktion Einzelstich / Vollstich

    - AB620A5030 + 5032 Betriebsanleitung 6.29 Spezial-Pedalfunktion Einzelstich / Vollstich Funktion Parameter Spezial-Pedalfunktion Einzelstich / Vollstich (EZP) Pedalweg vorwärts für Erkennung der Spezial-Pedalfunktion (GrP) Zeit zur Erkennung der Spezial-Pedalfunktion (dPd) Drehzahl für den Einzelstich / Vollstich (n9) Mit der Funktion Einzelstich / Vollstich ist es möglich die Ausführung eines Stiches durch Pedal-Vorwärts-Betätigung auszulösen.

  • Seite 48: Signalausgang 512 Impulse Pro Umdrehung

    - AB620A5030 + 5032 Betriebsanleitung 6.33 Signalausgang 512 Impulse pro Umdrehung  Logikpegel-Ausgang (+5 V, I 5 mA)  Signal immer, wenn ein Generatorschlitz des Positionsgebers abgetastet wird  512 Impulse pro Umdrehung des Handrades  Unabhängig vom Nähen, also auch beim manuellen Drehen am Handrad ...

  • Seite 49: Signaltest Über Das Eingebaute Bedienfeld Oder Mit

    - AB620A5030 + 5032 Betriebsanleitung 7.1 Signaltest über das eingebaute Bedienfeld oder mit V810/V820 7.1.1 Eingänge der Steuerung  Parameter 173 anwählen (OFF wird angezeigt).  Bedienfeld an Steuerung: Durch betätigen der an die Eingänge in1...in7 angeschlossen Taster, bzw. Schalter erscheint auf dem Display die Nummer des betätigten Eingangs, z. B. i06. Es sollten nicht mehrere Schalter bzw.

  • Seite 50: Ausgänge Der Steuerung

    - AB620A5030 + 5032 Betriebsanleitung 7.1.2 Ausgänge der Steuerung  Parameter 173 wählen.  Mit den Tasten +/- den gewünschten Ausgang wählen.  Am Bedienteil V810 oder am eingebauten Bedienfeld in der Steuerung wird mit der Taste >> der zugehörige Ausgang eingeschaltet, sofern angeschlossen und funktionsfähig.

  • Seite 51: Übersicht Der Funktionen Bezüglich Maschinen Und Adapterleitungen

    - AB620A5030 + 5032 Parameterliste Übersicht der Funktionen bezüglich Maschinen und Adapterleitungen CHTUNG Bevor die Umschaltung der Funktionsabläufe vorgenommen werden darf, müssen die Anschlusskabel der Ein- und Ausgänge abgezogen werden! Es muss unbedingt sichergestellt sein, dass für den einzustellenden Funktionsablauf die dafür vorgesehene Maschine installiert...
  • Seite 52 - AB620A5030 + 5032 Parameterliste Erläuterung der Kurzzeichen der vorstehenden Tabelle und des Kapitels „Funktionsdiagramme“! Ausgänge Ausgänge Abhacker Nähfußlüftung ohne Taktung AH1/AH2 Schnelle Schere FSPL Fadenspannungslüftung Fadenschneider Fadenwischer Fadenschneider Pos. 1...1A ML/NK Maschine läuft / Nadelkühlung (z. B. Pfaff, magnetisch) FA1+2 Fadenschneider Pos.

  • Seite 53: Bedienelemente Und Steckverbindungen

    - AB620A5030 + 5032 Parameterliste Bedienelemente und Steckverbindungen 9.1 Positionen der Frontseite Netzschalter Netz-Kontrollleuchte Bedienfeld (Onboard Modul) + Display (4-stellige 7-Segmentanzeige) Taste Aufruf oder Abschluss des Programmiermodus Anfangsriegel Einfach / Doppelt / Aus Im Programmiermodus als Quittungstaste bei Änderungen Endriegel Einfach / Doppelt / Aus Im Programmiermodus - Erhöhen des angezeigten Wertes...
  • Seite 54 - AB620A5030 + 5032 Parameterliste 9.3 Anschlusspläne Eingänge gegen 0 V geschaltet CHTUNG Beim Anschluss der Ausgänge ist unbedingt darauf zu achten, dass die Gesamtleistung von 96VA Dauerbelastung nicht überschritten wird! Eingang 1 Ausgang 1 Eingang 2 Ausgang 2 Eingang 3...
  • Seite 55 - AB620A5030 + 5032 Parameterliste Eingänge gegen +24 V geschaltet CHTUNG Beim Anschluss der Ausgänge ist unbedingt darauf zu achten, dass die Gesamtleistung von 96VA Dauerbelastung nicht überschritten wird! 1) Nennspannung +24 V, Leerlaufspannung max. +30 V kurzzeitig nach Netz Ein 2) Transistorausgang mit offenem Kollektor max.
  • Seite 56 - AB620A5030 + 5032 Parameterliste Anschluss eines Hallsensormoduls HSM001 Anschluss eines Lichtschrankenmoduls bzw. eines Impulsgebers IPG001 LSM002 POS2 POS2 +5V (2) +5V (2) OUT (4) OUT (4) OUT (4) OUT (4) OUT (4) OUT (4) SUB-D-9 (*) HSM.../IPG... LSM002 BI1174a...
  • Seite 57 - AB620A5030 + 5032 Parameterliste (F-550) (F-551) N.C. IN12 IN13 +24V (1) N.C. RJ11(6P4C)*) BI1179 IN12 Eingang 12, Funktion mit Parameter IN13 Eingang 13, Funktion mit Parameter 551 550 programmierbar programmierbar Anschluss des analogen Sollwertgebers EB401 EB.. = Sollwertgeber Codetabelle für digitale Sollwertvorgabe (Greycode) Pedalstufe ...
  • Seite 58 - AB620A5030 + 5032 Parameterliste Anschluss bei Frequenzlauf Anschlüsse: 0 V auf Pin 1 Frequenzausgang auf Pin 4 Frequenzreglerausgang auf Pin 7 Um den Motorlauf einzuleiten müssen 0 V an Pin 7 anliegen. Frequenzraten: 0-5 V / 200-10000 Hz −1 Min.
  • Seite 59 - AB620A5030 + 5032 Parameterliste 10 Funktionsdiagramme Modus 0 (Steppstich) Zeichen Funktion Parameter Steuerung V810 V820 Modus 0 290 = 0/27 Taste E Doppelter Anfangsriegel mit Stichbildkorrektur Taste 1 Taste 1 Doppelter Endriegel mit Stichbildkorrektur Taste + Taste 2 Taste 4...
  • Seite 60 - AB620A5030 + 5032 Parameterliste Modus 2 (Steppstich) Zeichen Funktion Parameter Steuerung V810 V820 Modus 2 290 = 2 Softstart 134 = 1 Einfacher Anfangsriegel Taste E Taste 1 Taste 1 Einfacher Endriegel Taste + Taste 2 Taste 4 Positionierdrehzahl...
  • Seite 61 - AB620A5030 + 5032 Parameterliste Modus 3 (Steppstich) Zeichen Funktion Parameter Steuerung V810 V820 Modus 3 290 = 3 Doppelter Anfangsriegel Taste E Taste 1 Taste 1 Taste + Doppelter Endriegel Taste 2 Taste 4 Hubverstellung 137 = 1 Maximaldrehzahl...
  • Seite 62 - AB620A5030 + 5032 Parameterliste Modus 5 (Kettenstich) Zeichen Funktion Parameter Steuerung V810 V820 Modus 5 290 = 5 Softstart 134 = 1 Anfangsstichverdichtung Taste E Taste 1 Taste 1 Endstichverdichtung Taste + Taste 2 Taste 4 Positionierdrehzahl Maximaldrehzahl Drehzahl der Anfangsstichverdichtung...
  • Seite 63 - AB620A5030 + 5032 Parameterliste Modus 5, 6 oder 7 (Entkettel-Funktion mit Lichtschranke) Zeichen Funktion Parameter Steuerung V810 V820 Modus 5 290 = 5 Drehrichtung des Motors Rechts 161 = 0 Rückdrehen 182 = 1 Taste >> Grundposition 2 Taste 4...
  • Seite 64 - AB620A5030 + 5032 Parameterliste Modus 5, 6 oder 7 (Entkettel-Funktion) Zeichen Funktion Parameter Steuerung V810 V820 Modus 5 290 = 5 Drehrichtung des Motors Rechts 161 = 0 Rückdrehen 182 = 1 Grundposition 2 Taste >> Taste 4 Taste 7...
  • Seite 65 - AB620A5030 + 5032 Parameterliste Modus 6 (Kettenstich mit schneller Schere) Parameter 232 = 1 Zeichen Funktion Parameter Steuerung V810 V820 Modus 6 290 = 6 Softstart 134 = 1 Anfangsstichverdichtung Taste E Taste 1 Taste 1 Kettenstich mit schneller Schere M3/M4...
  • Seite 66 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Parameter 232 = 0 (Abhacker) / Parameter 018 = 0 (Nahtende mit Stopp) Zeichen Funktion Parameter Steuerung V810 V820 Modus 7 290 = 7 Zählungen c1, c2, c3 und c4 Ta. 1/4 Taste E/+ Ta.
  • Seite 67 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Parameter 232 = 1 (Schnelle Schere) / Parameter 018 = 0 (Nahtende mit Stopp) Zeichen Funktion Parameter Steuerung V810 V820 Modus 7 290 = 7 Zählungen c1, c2, c3 und c4 Ta. 1/4 Taste E/+ Ta.
  • Seite 68 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Parameter 232 = 0 (Abhacker) / Parameter 018 = 1 (Nahtende ohne Stopp) Zeichen Funktion Parameter Steuerung V810 V820 Modus 7 290 = 7 Zählungen c1, c2, c3 und c4 Ta. 1/4 Taste E/+ Ta.
  • Seite 69 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Kette Saugen Dauersignal Zeichen Funktion Parameter Kette Saugen 155 = 1 Drehzahl F-156 Ausschaltverzögerung für M2 156 = 200ms - 69 -...
  • Seite 70 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Kette Saugen über Stichzählung (Ecco) Zeichen Funktion Parameter Kette Saugen 155 = 5 Drehzahl Stiche für Motor läuft Ecco EIN 084 = 5 Stiche für Motor läuft Ecco AUS 085 = 4...
  • Seite 71 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Kette Saugen über Lichtschranke gesteuert Zeichen Funktion Parameter Steuerung Nähfußlüftung am Nahtende Lichtschranke Taste - 009 = 1 Ablauf Überwendlich-Modus mit Stopp 018 = 0 Funktion Pedal –2 gesperrt 019 = 2...
  • Seite 72 - AB620A5030 + 5032 Parameterliste Modus 7 (Überwendlich) Kette Saugen über Lichtschranke gesteuert und Kette Saugen-Signal beim Stopp unterbrochen Zeichen Funktion Parameter Steuerung Nähfußlüftung am Nahtende Lichtschranke Taste - 009 = 1 Ablauf Überwendlich-Modus mit Stopp 018 = 0 Funktion Pedal –2 gesperrt...
  • Seite 73 - AB620A5030 + 5032 Parameterliste Modus 8 (Backlatch Pegasus) Zeichen Funktion Parameter Steuerung V810 V820 Modus 8 290 = 8 Grundposition 2 Taste 4 Taste 7 Taste >> Softstart 134 = 1 Laufsperre bei offenem Schalter aktiv 240 = 6...
  • Seite 74 - AB620A5030 + 5032 Parameterliste Modus 9 (Backlatch Yamato) Zeichen Funktion Parameter Steuerung V810 V820 Modus 9 290 = 9 Grundposition 2 Taste 4 Taste 7 Taste >> Softstart 134 = 1 Laufsperre bei offenem Schalter aktiv 240 = 6...
  • Seite 75 - AB620A5030 + 5032 Parameterliste Modus 14 (Steppstich) Zeichen Funktion Parameter Steuerung V810 V820 Modus 14 290=14 Doppelter Anfangsriegel mit Stichbildkorrektur Taste E Taste 1 Taste 1 Doppelter Endriegel mit Stichbildkorrektur Taste + Taste 2 Taste 4 Einstellung eines externen Sensors auf Position 1...
  • Seite 76 - AB620A5030 + 5032 Parameterliste Modus 25 (Steppstich Juki LU2210 / LU2260) Zeichen Funktion Parameter Steuerung V810 V820 Modus 25 290 = 25 Doppelter Anfangsriegel Taste E Taste 1 Taste 1 Taste + Doppelter Endriegel Taste 2 Taste 4 Externes Potentiometer ist aktiv...
  • Seite 77 - AB620A5030 + 5032 Parameterliste 10.1 Bediener - Ebene INWEIS Die angegebenen Presetwerte sind gültig für Modus 0 (Parameter 290 = 0). Die Presetwerte für andere Modi sind aus der Tabelle in Kapitel 11.1 »Modusabhängige Presetwerte« ersichtlich. Parameter Benennung Einheit Preset Ind.
  • Seite 78 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. -Pd 0 = Pedal -1 in der Naht ist gesperrt. Jedoch bei Pedal -2 ist Nähfußlüftung in der Naht möglich (Funktion ist aktiv, wenn "Lichtschranke Ein") 1 = Bei Pedal -1 ist Nähfußlüftung in der Naht gesperrt 2 = Pedal -2 Fadenschneiden gesperrt.
  • Seite 79 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset EZP Spezial-Pedalfunktion Einzelstich / Vollstich 0 = Funktion ausgeschaltet 1 = Einzelstich (Ausgehend von Nadel oben nach Nadel unten. Danach immer eine komplette Handrad-Umdrehung in Drehzahl 2 = Vollstich (eine komplette Handrad-Umdrehung in Drehzahl n9) 3 = Drehzahlbegrenzung bis F-042 GrP Pedalweg vorwärts für Erkennung der Spezial-...
  • Seite 80 - AB620A5030 + 5032 Parameterliste 10.2 Techniker-Ebene (Code Nr. 1907) Parameter Benennung Einheit Preset Ind. Softstart-Stichzahl Stiche EvA Einschaltverzögerung des Verriegelungsmagneten im Anfangsriegel AvA Ausschaltverzögerung des Verriegelungsmagneten im Anfangsriegel EvE Einschaltverzögerung des Verriegelungsmagneten im Endriegel AvE Ausschaltverzögerung des Verriegelungsmagneten im...
  • Seite 81 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. LSE Fadenschneidevorgang bei Nahtbeendigung nach Lichtschrankenerkennung Ein/Aus SSt Softstart Ein/Aus SrS Zierstichriegel Ein/Aus FAr 0 = Schneidstich rückwärts Aus 1 = Schneidstich rückwärts ein beim einfachen Endriegel 2 = Schneidstich bzw.Positionierstich am Nahtende immer rückwärts...
  • Seite 82 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. LSG Modus Laufsignal 0 = Signal Aus. 1 = Laufsignal Ein. 2 = Zuschaltung des Laufsignals, wenn die Drehzahl >3000 min-1 ist. 3 = Signal bei Pedal <> 0. 4 = Signal wird erst nach der Synchronisation des Motors eingeschaltet (eine Umdrehung in Positionierdrehzahl nach Netz Ein).
  • Seite 83 - AB620A5030 + 5032 Parameterliste ST2/36 ST2/32 POS1 ST2/22 Parameter Benennung Einheit Preset Ind. Sr6 Serviceroutine zur Anzeige der gesamten Betriebsstunden. Der Ablauf ist wie beim Anzeigebeispiel des Parameters 177 durchzuführen! Sr7 Serviceroutine zur Anzeige der Stunden seit dem letzten Service.
  • Seite 84 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. Anzeigebeispiel für Bedienteil V810:  Taste E betätigen Anzeige Sr [°]  Taste >> betätigen Anzeige z.B. 5030  Taste E betätigen Anzeige z.B. 010823  Taste E betätigen Anzeige z.B.
  • Seite 85 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. FSn Fadenspannungslüftung am Nahtende Ein/Aus. 0 = Fadenspannungslüftung am Nahtende bei Pedal-0-Lage Aus. 1 = Fadenspannungslüftung am Nahtende bei Pedal-0-Lage Ein. 2 = Fadenspannungslüftung am Nahtende und nach Netz-Ein bei Pedal-0-Lage Ein.

  • Seite 86: Ausrüster-Ebene (Code Nr. 3112)

    - AB620A5030 + 5032 Parameterliste 10.3 Ausrüster-Ebene (Code Nr. 3112) Parameter Benennung Einheit Preset Ind. Verzögerung bis Drehzahlfreigabe nach dem Anfangsriegel Einschaltverzögerung der Nähfußlüftung bei halbem 2550 Rücktritt des Pedals Anlaufverzögerung nach Abschalten des Nähfußlüftungssignals Vollansteuerungszeit der Nähfußlüftung Haltekraft für die Nähfußlüftung 1...100% Pa.254...
  • Seite 87 - AB620A5030 + 5032 Parameterliste Ausrüster-Ebene (Code Nr. 3112) Parameter Benennung Einheit Preset Ind. in1 Auswahl der Eingangs-Funktionen an Buchse ST2/7 für Eingang 1 0 = Keine Funktion 1 = Nadel hoch/tief 2 = Nadel hoch 3 = Einzelstich (Heftstich)
  • Seite 88 - AB620A5030 + 5032 Parameterliste in7 Auswahl der Eingangs-Funktion an Buchse ST2/9 für Eingang 7 0 = Keine Funktion Alle anderen Tastenfunktionen wie bei Parameter 240 iFA Einschaltwinkel des Fadenschneiders Grad FSA Ausschaltverzögerung der Fadenspannungslüftung FSE Einschaltverzögerungswinkel Fadenspannungslüftung Grad tFA Stoppzeit für Fadenschneider EF- Obere Grenze (Pa.
  • Seite 89 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. ihP 0 = Signal Hubverstellung wenn Taster geschlossen wird. 1 = Signal Hubverstellung wenn Taster geöffnet wird (Funktion nur, wenn Parameter 137 = 1) Abc Überwendlich Modus: Abbruch der Anfangszählung...
  • Seite 90 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. PGm Modus für einen Positionssensor mit Öffner-Funktion (N.C.). 0 = Positionen werden über den im Motor eingebauten Geber erzeugt und sind mit Parameter 171 *) einstellbar. 1 = Einstellung des Sensors auf Position 2. Position 1 mit Parameter 171 *) einstellen.
  • Seite 91 - AB620A5030 + 5032 Parameterliste Parameter Benennung Einheit Preset Ind. kd1 Verzögerungszeit Ausgang M1 5000 kt1 Einschaltzeit Ausgang M1 5000 kd2 Verzögerungszeit Ausgang M2 5000 kt2 Einschaltzeit Ausgang M2 5000 kd3 Verzögerungszeit Ausgang M3 5000 kt3 Einschaltzeit Ausgang M3 5000 kd4 Verzögerungszeit Ausgang M4...
  • Seite 92 - AB620A5030 + 5032 Parameterliste 66 = Kettenstich: Strobel VTD 410EV »Einschubstreifen für V810/V820 = 5/2« 67 = Kettenstich: Hengtai MP500 »Einschubstreifen für V810/V820 = 5/2« 68 = Steppstich: Typical/Mauser Klasse 333 Einschubstreifen für V810/820 = 5/2 69 = Steppstich: Juki Klasse 1760 Einschubstreifen für V810/820 =5/2...
  • Seite 93 - AB620A5030 + 5032 Parameterliste 2h Obere Schaltschwelle Eingang IN2 3L Untere Schaltschwelle Eingang IN3 3h Obere Schaltschwelle Eingang IN3 4L Untere Schaltschwelle Eingang IN4 4h Obere Schaltschwelle Eingang IN4 5L Untere Schaltschwelle Eingang IN5 5h Obere Schaltschwelle Eingang IN5...

  • Seite 94: Fehleranzeigen

    - AB620A5030 + 5032 Parameterliste Parameter Benennung Einhe Preset Ind. in12 Auswahl der Eingangs-Funktion an Buchse B22/3 für Eingang 12 0 = Keine Funktion Alle anderen Tastenfunktionen wie bei Parameter 240 in13 Auswahl der Eingangs-Funktion an Buchse B22/4 für Eingang 13...
  • Seite 95 - AB620A5030 + 5032 Parameterliste Funktionen und Werte programmieren (Parameter) Springt zurück auf 0000 bzw. Falsche Code- oder Parameter-Nummer eingegeben auf letzte Parameternummer Ernster Zustand Der externe Impulsgeber z. B. IPG... ist defekt oder nicht angeschlossen Netzspannung zu niedrig oder Zeit zwischen Netz Aus und Netz Ein zu kurz Maschine blockiert oder erreicht nicht die gewünschte Drehzahl...
  • Seite 97 S. 93 Betriebsanleitung mit Parameterliste AB620A5030+5032 Verteiler: --- Für Ihre Notizen:...
  • Seite 98 - AB620A5030 + 5032 Parameterliste Für Ihre Notizen: - 94 -...
  • Seite 99 - AB620A5030 + 5032 Parameterliste Für Ihre Notizen: - 95 -...

  • Seite 100: Parameterliste

    3715 NORTHCREST ROAD – SUITE 10 – ATLANTA – GEORGIA 30340 PHONE: +1-770-457 7006 – FAX: +1-770-458 3899 – email: efkaus@bellsouth.net ELECTRONIC MOTORS SINGAPORE PTE. LTD. 67, AYER RAJAH CRESCENT 05-03 – SINGAPORE 139950 PHONE: +65-67772459 – FAX: +65-67771048 – email: efkaems@efka.net 2-300616-B (401446 DE) - 96 -...
