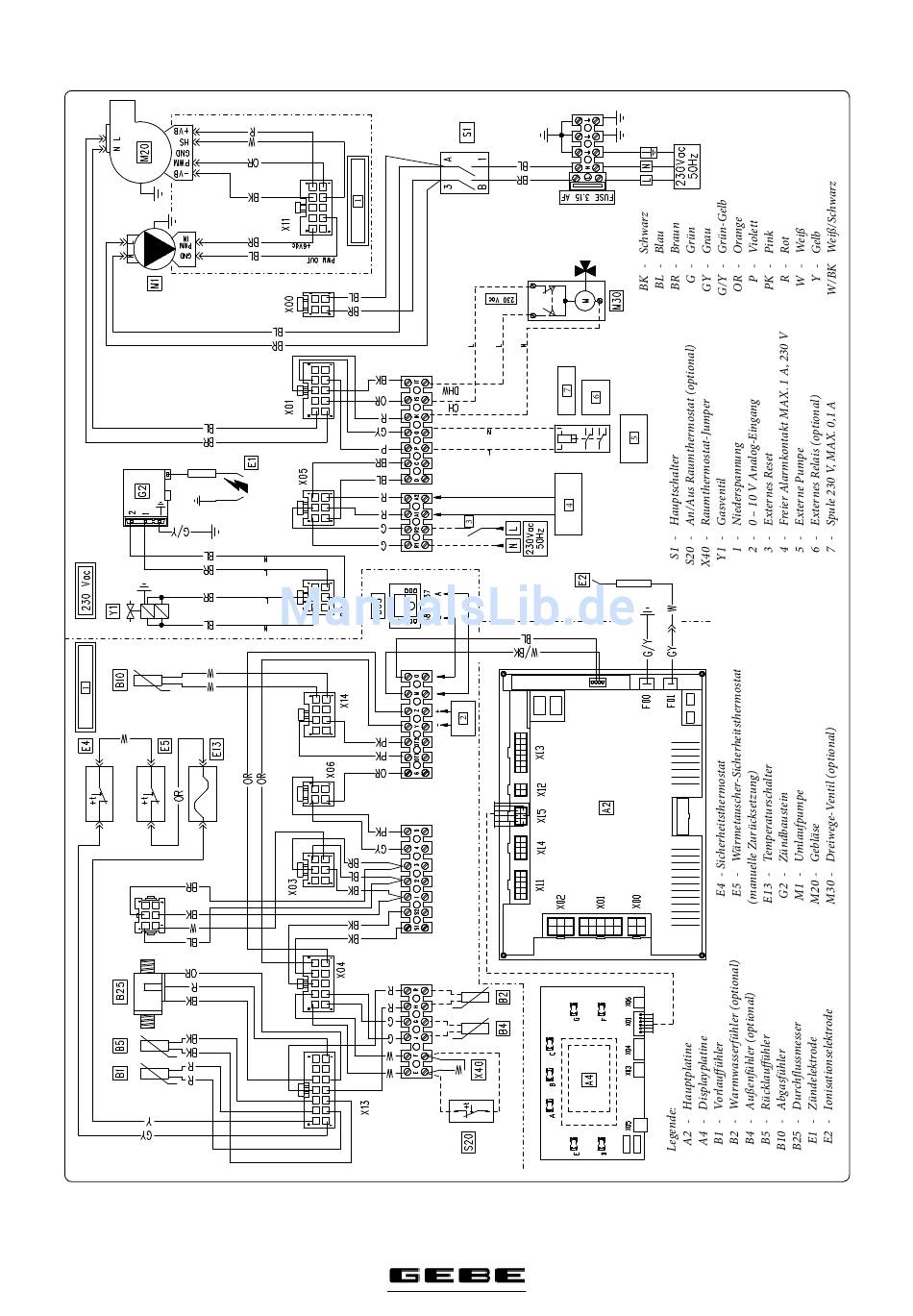

3.2 SCHALTPLAN.

3.2 WIRING DIAGRAM.
Der Jumper X40 muss entfernt werden, wenn
ein Raumthermostat, Kaskadenregler, eine
BUS-Verbindung oder der 0–10 V Eingang
The jumper X40 must be eliminated whenever
verwendet wird
the room thermostat or cascade regulator are
connected. the cascade regulator; in addition, it
must be eliminated also in case of "bus" connec-
Ein Thermostat kann anstatt „B2" verwendet
werden (Einstellung: „P29" = 17).
tion or when the 0 ÷ 10 V inlet is used.
A thermostat can be used instead of "B2" (set
P29 = 17)
20
Aus Sicherheitsgründen sieht die Hauptplatine
eine Sicherung vor, die nicht in Serie mit der
Stromversorgung des Gasventils widerhergestellt
For safety reasons the P.C.B. envisions a fuse
werden kann.
that cannot be restored in series with the electric
power supply of the gas valve.
