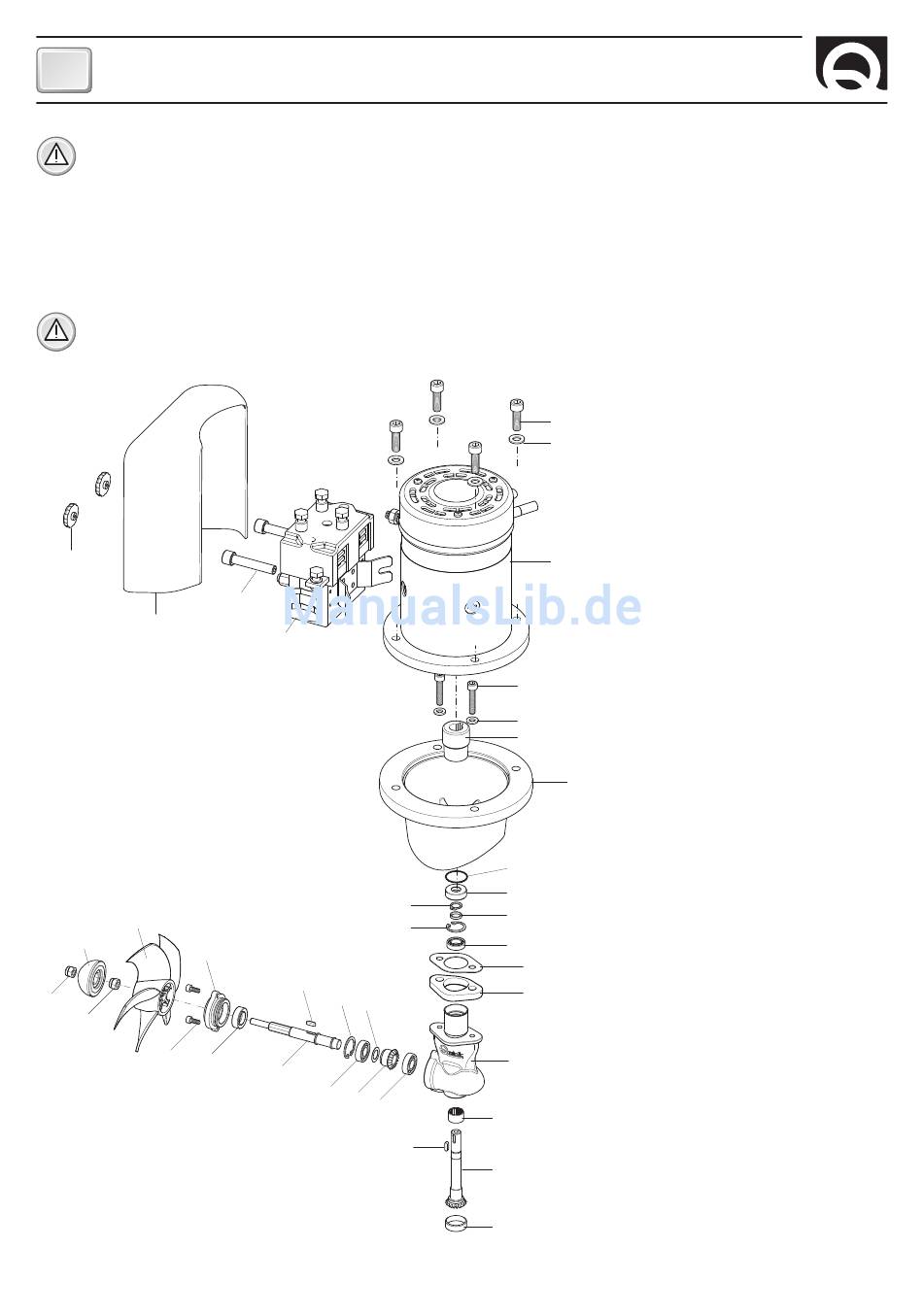

Quick BTQ110 Benutzerhandbuch Seite 26

WARTUNG
DE
ACHTUNG: Vergewissern Sie sich, dass während der Wartung der Elektromotor nicht mit Strom gespeist wird.
Einmal jährlich demontieren; dabei wie folgt vorgehen:
• Bootsschraube (31), Tunnel und Getriebesockel (20) reinigen • Die Zinkanode auswechseln (33) (häufiger durchführen,
wenn nötig). • Die Bootsschraube austauschen, wenn diese beschädigt oder abgenutzt ist. • Den Anzugsmoment aller
Schrauben kontrollieren. • Dafür sorgen, dass keine Wasser-Infiltrationen im Inneren vorhanden sind. • Überprüfen, ob alle
elektrischen Anschlüsse gut befestigt und frei von Oxidationen sind. • Überprüfen, ob die Batterien in gutem Zustand sind.
ACHTUNG: Die Zinkanode (33), die Versiegelungen und die Welle des Getriebesockels, wo sich die Bootsschraube
befindet, nicht lackieren.
7
6
31
33
29
32
32
30
13
26
5
4
14
16
22
27
26
28
13
25
13
23
BTQ 1253012
BTQ 1254012
1
2
POS.
1
2
3A
3B
3
4
5
6
7
8
8
9
10
9
11
10
12
13
11
14
15
16
17
12
18
13
19
15
20
17
21
18
22
19 23
24
25
26
20
27
28
21
29
30
31
22
32
33
24
BOW THRUSTER BTQ110-125 FR DE ES - REV002A
BEZEICHNUNG
MOTORBEFESTIGUNGSSCHRAUBEN
PASSSCHEIB FÜR
BEFESTIGUNG DES MOTORS
ELEKTROMOTOR 1,5KW 12V
ELEKTROMOTOR 2,2 KW 12V
UMPOLRELAISBOX 150A 12V
DISTANZSTÜCK GEHÄUSE A
GEHÄUSE KAPSEL UMPOLRELAISBOX
BEFESTIGUNG GEHÄUSE KAPSEL
UMPOLRELAISBOX
FIXIERSCHRAUBE GETRIEBE
PASSSCHEIB
HALBKUPPLUNG
MOTORFLANSCH
O-RING
ÖLABDICHTUNG
SPRENGRING
DISTANZSTÜCK WELLE
SPRENGRING
LAGER
GETRIEBEDICHTUNG
DISTANZSTÜCK
GETRIEBESOCKEL
LAGER
WELLE KEGELRADGETRIEBE
KEIL
ÖLABDICHTUNG
ZAHN KEGELRADGETRIEBE
PASSSCHEIBE
SPRENGRING
GETRIEBEWELLE
GETRIEBEFLANSCH
SCHRAUB
PROPELLER
SELBSTBREMSEND MUTTER
ANODENSPITZE
