L'HELICE
C D

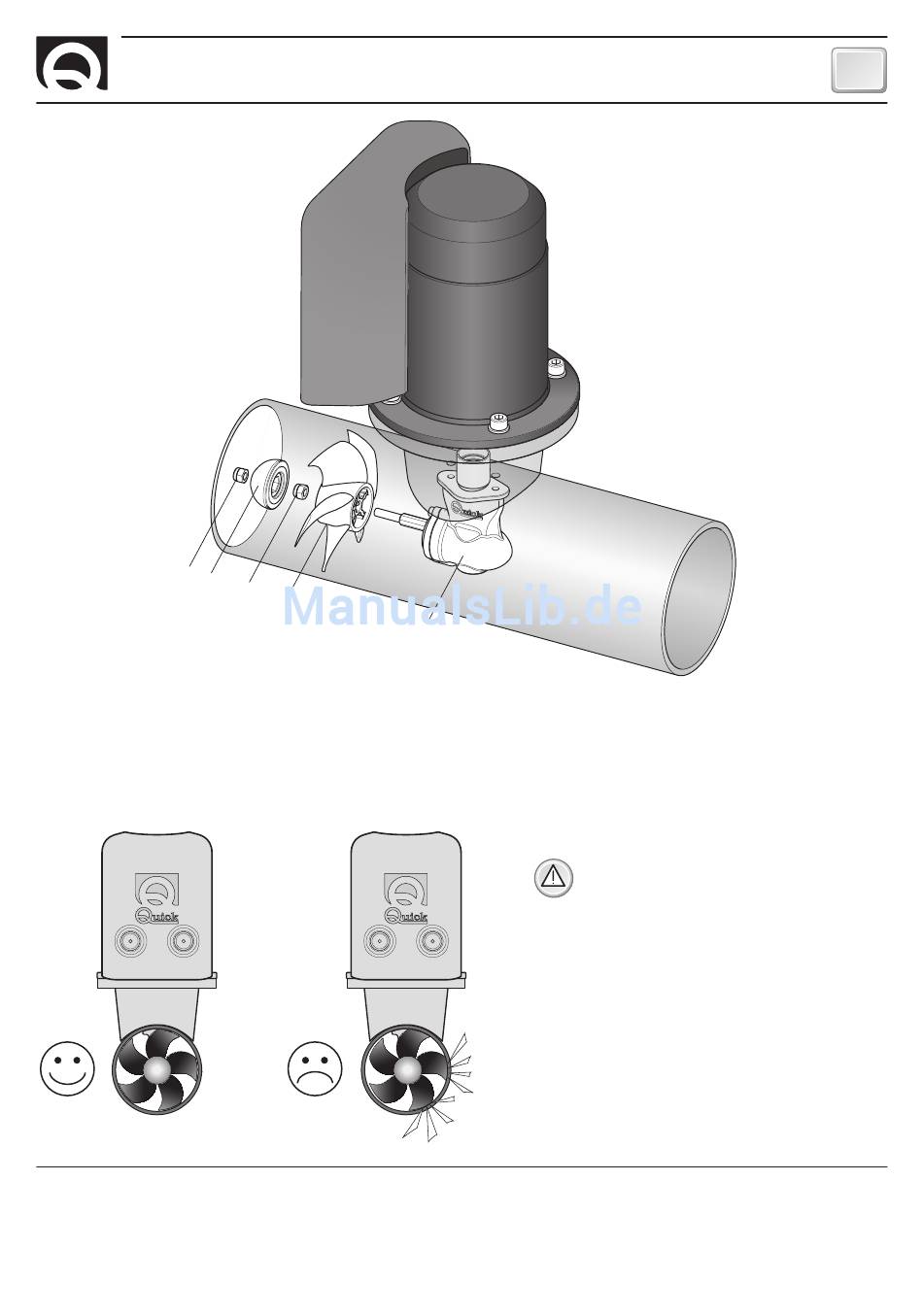

MONTAGE DE L'HELICE
Introduire l'hélice A sur l'arbre du pied réducteur B, fixer l'hélice avec l'écrou auto-maintenu C, L'anode D doit être bloqué
avec l'écrou auto-maintenu C.
TABLEAU DE COMMANDE
Pour l'installation du tableau de commande, se référer au mode d'emplois des "TCD 1022 - TCD 1042 - TCD 1044".
BOW THRUSTER BTQ110-125 FR DE ES - REV002A
C
A
B
ATTENTION: une fois l'assemblage terminé,
vérifier que l'hélice est bien centrée dans le
tunnel.
INSTALLATION
FR
9
