ENTRETIEN
FR
ATTENTION: vérifier l'absence d'alimentation du moteur électrique quand on procède aux opérations de mainte-
nance.
Démonter une fois par an, en procédant comme suit:
• Nettoyer l'hélice (31) le tunnel et le pied motoréducteur (20). • Remplacer l'anode en zinc (33) (à effectuer plus fréquem-
ment si nécessaire). • Remplacer l'hélice si elle est abîmée ou usée. • Contrôler le serrage de toutes les vis. • Vérifier s'il n'y
a pas d'infiltrations d'eau à l'intérieur. • Vérifier si toutes les connexions électriques sont bien fixées et ne sont pas oxydées.
• Vérifier si les batteries sont en excellent état.
ATTENTION: ne pas peindre l'anode en zinc (32), les soudures et l'arbre du pied réducteur du logement de l'hélice.
7
6
31
33
29
32
32
30
13
14
5
4
14
16
22
27
26
28
13
25
13
23

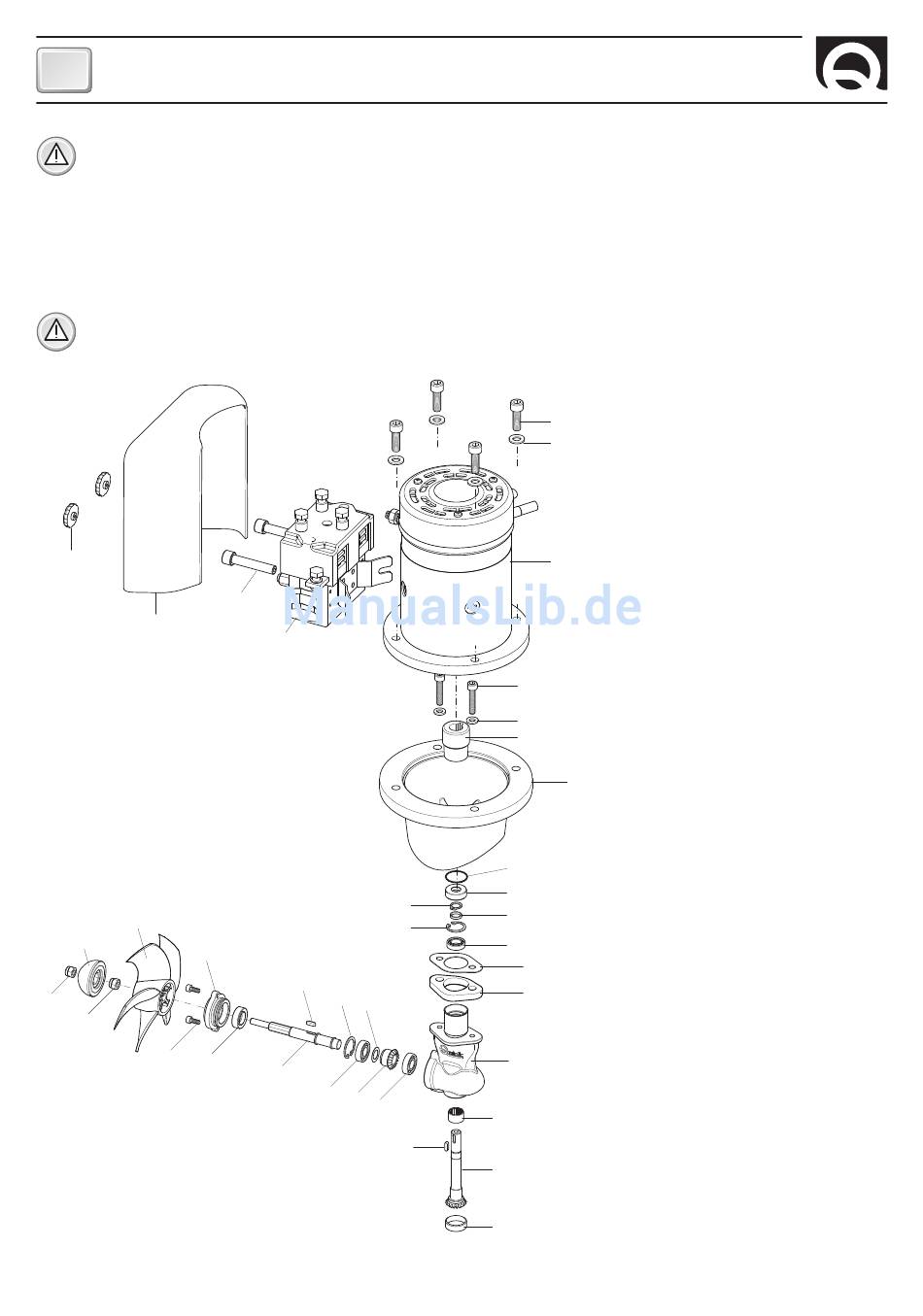

BTQ 1253012
BTQ 1254012
1
2
POS.
1
2
3A
3B
4
3
5
6
7
8
9
10
8
11
9
12
10
13
14
11
15
16
17
18
12
19
13
20
15
21
22
17
23
18
24
19
25
26
27
20
28
29
21 30
31
32
22
33
24
BOW THRUSTER BTQ110-125 FR DE ES - REV002A
DENOMINATION
VIS D'ASSEMBLAGE MOTEUR
RONDELLE DE FIXATION MOTEUR
MOTEUR 1,5KW 12V
MOTEUR 2,2 KW 12V
BOÎTIER RELAIS INVERSEUR 150A 12V
ENTRETOISE CARTER A
CARTER BOÎTIER RELAIS INVERSEUR
ASSEMBLAGE CARTER
VIS D'ASSEMBLAGE RÉDUCTEUR
RONDELLE
JOINT HELICE
BRIDE MOTEUR
O-RING
JOIN ÉTANCHE À L'HUILE
CIRCLIP EXTERNE
ESPACEUR ARBRE
CIRCLIP INTERNE
ROULEMENT
JOINT PIED RÉDUCTEUR
ENTRETOISE
PIED RÉDUCTEUR
ROULEMENT
ARBRE DE COUPLE CONIQUE
CLAVETTE
JOIN ÉTANCHE À L'HUILE
COURONNE DE COUPLE CONIQUE
RONDELLE D'AJUSTAGE
CIRCLIP INTERNE
ARBRE SORTIE RÉDUCTEUR
BRIDE RÉDUCTEUR
VIS
HELICE
ÉCROU AUTO-MAINTENU
EMBOUT ANODIQUE
