Wartung - Quick BTQ110 Benutzerhandbuch

Die Quick Strahlruder bestehen aus meerwasserresistentem Material: Auf jeden Fall müssen Salzablagerungen auf den
®
externen Oberflächen regelmäßig entfernt werden, um Korrosion und Betriebsstörungen des Systems zu vermeiden.
ACHTUNG: Vergewissern Sie sich, dass während der Wartung der Elektromotor nicht mit Strom gespeist wird.
Einmal jährlich demontieren; dabei wie folgt vorgehen:
• Bootsschraube (30), Tunnel und Getriebesockel (19) reinigen • Die Zinkanode auswechseln (32) (häufiger durchführen,
wenn nötig). • Die Bootsschraube austauschen, wenn diese beschädigt oder abgenutzt ist. • Den Anzugsmoment aller
Schrauben kontrollieren. • Dafür sorgen, dass keine Wasser-Infiltrationen im Inneren vorhanden sind. • Überprüfen, ob alle
elektrischen Anschlüsse gut befestigt und frei von Oxidationen sind. • Überprüfen, ob die Batterien in gutem Zustand sind.
ACHTUNG: Die Zinkanode (32), die Versiegelungen und die Welle des Getriebesockels, wo sich die Bootsschraube
befindet, nicht lackieren.
7
6
30
32
28
31
31
29
13
BOW THRUSTER BTQ110-125 FR DE ES - REV002A
5
4
14
16
22
26
25
27
13
24
13
22

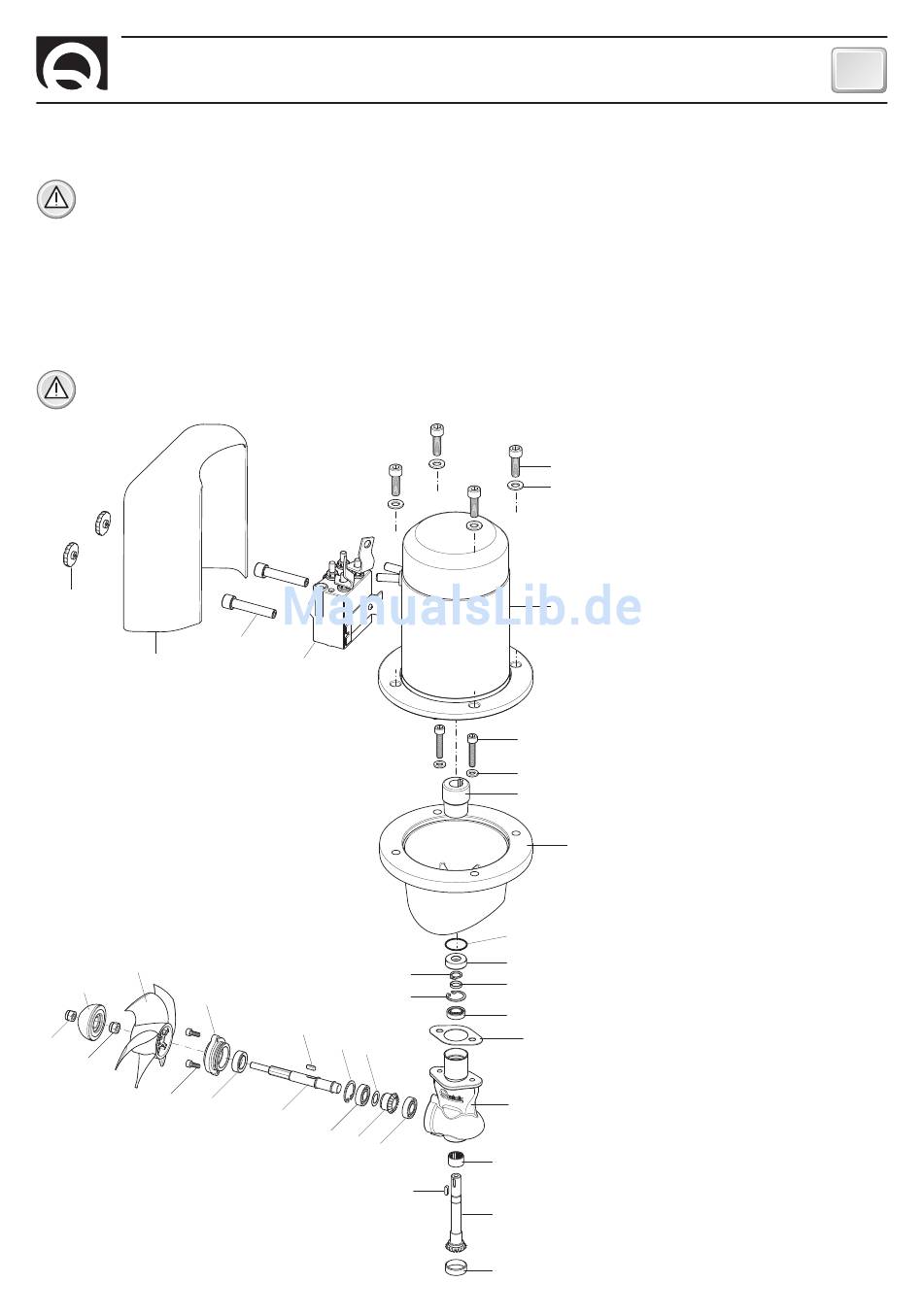

WARTUNG

1
2
BTQ 1102512
POS.
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
11
14
15
16
17
12
18
13
19
15
20
21
17
22
18
23
24
25
19
26
27
20
28
29
30
21
31
32
23
DE
BEZEICHNUNG
MOTORBEFESTIGUNGSSCHRAUBEN
PASSSCHEIB FÜR
BEFESTIGUNG DES MOTORS
ELEKTROMOTOR 1,3KW 12V
UMPOLRELAISBOX T6411-12
DISTANZSTÜCK GEHÄUSE A
GEHÄUSE KAPSEL UMPOLRELAISBOX
BEFESTIGUNG GEHÄUSE KAPSEL
UMPOLRELAISBOX
FIXIERSCHRAUBE GETRIEBE
PASSSCHEIB
HALBKUPPLUNG
MOTORFLANSCH
O-RING
ÖLABDICHTUNG
SPRENGRING
DISTANZSTÜCK WELLE
SPRENGRING
LAGER
GETRIEBEDICHTUNG
GETRIEBESOCKEL
LAGER
WELLE KEGELRADGETRIEBE
KEIL
ÖLABDICHTUNG
ZAHN KEGELRADGETRIEBE
PASSSCHEIBE
SPRENGRING
GETRIEBEWELLE
GETRIEBEFLANSCH
SCHRAUB
PROPELLER
SELBSTBREMSEND MUTTER
ANODENSPITZE
