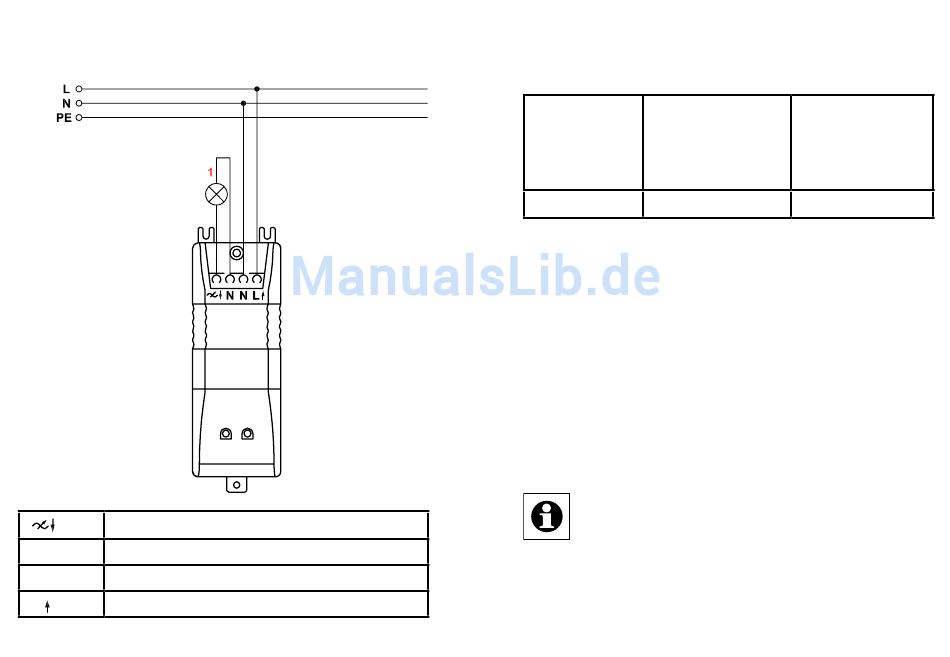

HM-LC-Dim1L-CV
Gedimmte Phase
N Anschluss Neutralleiter (Last)
N Anschluss Neutralleiter
L Anschluss Außenleiter
12
Zugelassene Leitungsquerschnitte zum Anschluss an
die Aktoren zu Zwischendeckenmontage:
starre Leitung flexible
[mm ] Leitung ohne
2
Aderendhülse
[mm ]
2
0,50 – 2,50 0,50 - 2,50
7

Inbetriebnahme

7.1 Einfache Bedienfunktionen am Gerät
Über die Kanaltaste können Sie den Aktor sofort
bedienen (Anlernen nicht erforderlich) und die korrekte
elektrische Installation überprüfen. Der Taster verhält
sich wie ein AN/AUS Toggle-Taster.
Zum Bedienen wird nur der kurze Tastendruck
verwendet. Der lange Tastendruck (länger
als 4 Sekunden) versetzt den Aktor in den
Anlernmodus.
flexible
Leitung mit
Aderendhülse
[mm ]
2
0,50 – 2,50
