- Seite 1 Installations- und Bedienungsanleitung Installation and operating manual Jalousieaktor für Hutschienen- S. 2 montage – 4-fach Blind Actuator for DIN rail mount P. 36 – 4 channels HmIP-DRBLI4...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Jalousieaktor für Hutschienenmontage – 4-fach Bedienungsanleitung Dokumentation © 2019 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. - Seite 6 Anschluss des Motors (Ausgänge) Motor connection (outputs)
- Seite 7 Anschluss von Tastern/Schaltern (Eingänge) und Versorgungsspannung Connection of push-buttons/switches (inputs) and supply voltage...
- Seite 8 Homematic IP...
-
Seite 12: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ..........13 Gefahrenhinweise ............13 Funktion und Geräteübersicht ........18 Allgemeine Systeminformationen ......20 Inbetriebnahme ............. 20 Installationshinweise ............20 Montage und Installation ..........22 Anlernen ................25 Bedienung ................27 Fehlerbehebung ............30 Fehlercodes und Blinkfolgen ........... 30 Befehl nicht bestätigt ............31 Duty Cycle ................31 Wiederherstellung der Werkseinstellungen ....32... -
Seite 13: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 14 Gefahrenhinweise Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte...
- Seite 15 Gefahrenhinweise Der Aktor ist Teil der Gebäudeinstallation. Bei der Planung und Errichtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Der Betrieb des Geräts ist ausschließlich am 230 V/50 Hz-Wechselspannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
- Seite 16 Gefahrenhinweise Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung der Lastkreise und Art des anzuschließenden Verbrauchers. Belasten Sie den Aktor nur bis zur angegebenen Leistungsgrenze. Die Laststromkreise müssen mit einem Leitungs- schutzschalter gemäß EN60898-1 (Auslösecha- rakteristik B oder C, max.
- Seite 17 Gefahrenhinweise Verwenden Sie nur Jalousien bzw. Rollläden mit Endlagenschalter (mechanisch oder elektro- nisch). Prüfen Sie die Endlagenschalter der ange- schlossenen Motoren vor der Inbetriebnahme des Aktors auf korrekte Justierung. Schließen Sie keine Drehstrommotoren an. Bei Einsatz in einer Sicherheitsanwendung ist das Gerät/System in Verbindung mit einer USV (un- terbrechungsfreie Stromversorgung) zu betrei- ben, um einen möglichen Netzausfall zu über-...
-
Seite 18: Funktion Und Geräteübersicht

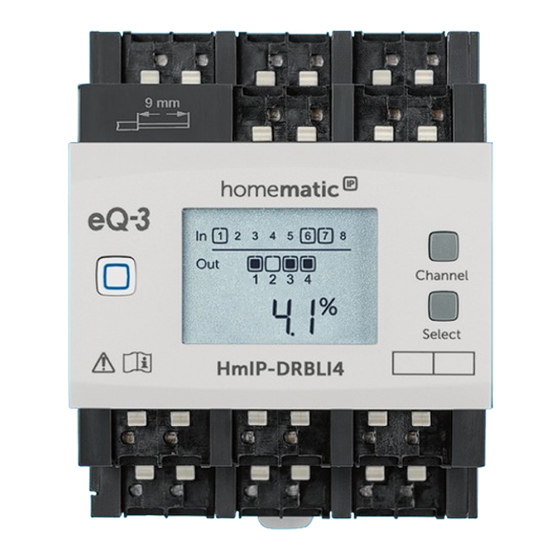

Funktion und Geräteübersicht Funktion und Geräteübersicht Der Homematic IP Jalousieaktor – 4-fach lässt sich ein- fach auf einer Hutschiene in einem Stromkreisverteiler montieren. Einmal installiert, steuert er angeschlossene Jalousien, Rollläden oder Markisen über vier potential- freie, unabhängige Kanäle. Der Jalousieaktor ermöglicht eine komfortable Steuerung angeschlossener Jalousie-, Rollladen- bzw. - Seite 19 Funktion und Geräteübersicht Displayübersicht (s. Abbildung 1): Symbol Bedeutung Kanal eingeschaltet Kanal ausgeschaltet Eingang nicht betätigt Eingang betätigt Daten werden empfangen Daten werden gesendet Höhe der Jalousie bzw. des Rollladens am ausgewählten Kanal Lamellenposition der Jalousie am ausgewählten Kanal Prozentangabe (eingeschaltet, wenn die Höhe, Lamellenposition oder Duty-Cycle angezeigt wird) Temperaturangabe (eingeschaltet, wenn...
-
Seite 20: Allgemeine Systeminformationen
Allgemeine Systeminformationen Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfor- tabel und individuell per Smartphone über die Home- matic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic ... - Seite 21 Inbetriebnahme Durch eine unsachgemäße Installation gefährden Sie • Ihr eigenes Leben; • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. Wenden Sie sich an einen Elektroinstallateur! Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse er-...
-
Seite 22: Montage Und Installation
Inbetriebnahme Beachten Sie die auf dem Gerät angegebene Ab- isolierlänge der anzuschließenden Leiter. Zugelassene Leitungsquerschnitte zum Anschluss an den Jalousieaktor sind: Starre Leitung [mm Flexible Leitung ohne Aderendhülse [mm 0,75 – 2,50 0,75 – 2,50 Montage und Installation Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Installation beginnen. - Seite 23 Inbetriebnahme (s. Abbildung 4). • Verdrahten Sie das Gerät gemäß den Anschluss- zeichnungen in Abbildung 6 oder 7. • Schließen Sie zur Versorgung des Jalousieaktors den Neutralleiter an die Klemme K und den Au- ßenleiter an die Klemme J an (s. Abbildung 7). Es können beliebige Außenleiter (L1, L2, L3) ange- schlossen werden.
- Seite 24 Inbetriebnahme Die Netzklemmen dürfen nur zum Anschluss der Netzspannung an das Gerät bzw. zum Anschluss von Verbrauchern an das Gerät verwendet wer- den. Das Weiterverbinden (Durchschleifen) von Leitern über die Netzklemmen des Geräts zu an- deren Geräten ist nicht erlaubt! •...
-
Seite 25: Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen. Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. - Seite 26 Inbetriebnahme Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (s. Abbildung 9). • Das Gerät erscheint automatisch in der Home- matic IP App. • Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code.
-
Seite 27: Bedienung
Bedienung Bedienung Über die folgenden Tasten stehen Ihnen einfache Bedien- funktionen direkt am Gerät zur Verfügung: Systemtaste (A) • • Channel-Taste (B) Select-Taste (C) • externe Taster/Schalter (H und L) • Systemtaste Durch kurzes Drücken der Systemtaste (s. Abbildung 10) können Sie die LCD-Hintergrundbeleuchtung aktivieren. - Seite 28 Bedienung Symbol Bedeutung Runterfahren Hochfahren Stopp Select-Taste Wenn Sie über die Channel-Taste einen Kanal ausge- wählt haben (s. Channel-Taste), können Sie durch kurzes Drücken der Select-Taste (s. Abbildung 12) den Zustand des Ausgangskanals (Runterfahren - Stopp - Hochfahren - Stopp usw.) auswählen. Bei jeder Betätigung wird ein Zustand weiter geschaltet.
- Seite 29 Bedienung Externe Taster/Schalter Mit den externen Tastern/Schaltern kann jeder Kanal di- rekt rauf- bzw. runterfahren werden. Taster: • Kurzer Tastendruck Taste für Kanal 1, 3, 5, 7: Der Motor für die Rollläden oder die Markise fährt bis zur Endposition runter. •...
-
Seite 30: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode/ Bedeutung Lösung LCD-Anzeige Kurzes oranges Anlernmodus Geben Sie die Blinken (alle aktiv letzten vier Ziffern 10 s) der Geräte- Seriennummer zur Bestätigung ein (s. „5.3 Anlernen“ auf Seite 25). 6x langes rotes Gerät defekt Achten Sie auf die Blinken Anzeige in Ihrer... -
Seite 31: Befehl Nicht Bestätigt
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Seite 32: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen Eine Überschreitung des Duty Cycle-Limits wird durch ein langes rotes Leuchten der LED (A) angezeigt und kann sich durch temporär fehlende Funktion des Geräts äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Geräts wiederhergestellt. Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Geräts können wie-... -
Seite 33: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Das Gerät ist wartungsfrei. Überlassen Sie eine War- tung oder Reparatur einer Fachkraft. Schalten Sie vor Ausbau des Geräts unbedingt die Netzspannung frei (Sicherungsautomat abschal- ten)! Arbeiten am 230 V-Netz dürfen nur von ei- ner Elektro-Fachkraft (nach VDE 0100) erfolgen. -
Seite 34: Technische Daten
Technische Daten Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Home- matic IP HmIP-DRBLI4 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com Technische Daten Geräte-Kurzbezeichnung:... - Seite 35 Technische Daten Abmessungen (B x H x T): 72 x 90 x 69 mm (4 TE) Gewicht: 256 g Funk-Frequenzband: 868,0-868,60 MHz 869,4-869,65 MHz Max. Funk-Sendeleistung: 10 dBm Empfängerkategorie: SRD category 2 Typ. Funk-Freifeldreichweite: 190 m Duty Cycle: < 1 % pro h/< 10 % pro h Technische Änderungen vorbehalten.
