zeitig betreiben, so stellen Sie sicher das die gesamte Leistung der einzelnen Phasenstränge nicht
überschritten wird.
Beispiel:
Die Nennleistung des Generators beträgt 10kW, daher die maximale Phasenleistung 10kW/3=3.33kW.
Belastung sei ein Drehstrommotor mit 3kW Nennlast. Damit liegt die aktuelle Last pro Phase bei
3kW/3=1kW. Damit würden noch 2.33 kW an der 230V Steckdose zur Verfügung stehen.
Die letzte noch nicht erklärte Leitung ist "PE" - Protective Earth oder der Schutzleiter. Diese Leitung
wird an einer bestimmten Stelle mit der Erde verbunden. Dies geschieht mittels eines Erdungsbandes
oder eines Staberders. In Österreich ist das sogenannte TN-Netz gesetzlich vorgeschrieben. (T für Terra
Wechselströme durch die Erde. Die PE Leitung wird an allen elektrischen Anschlüssen mitgeführt und
mit den Metallgehäusen der elektrischen Verbraucher verbunden. Somit sind alle Metallgehäuse von
elektrischen Geräten mit Erde verbunden. Sollte nun eine spannungsführende Leitung mit dem geerdeten
Metallgehäuse des Elektrogerätes in Berührung kommen, so entsteht ein Kurzschluß und eine der später
erklärten Schutzeinrichtungen trennt den Verbraucher vom Netz.
In Abbildung 6 können Sie erkennen das nur drei Leitungen (L1,L2,L3) vom Kraftwerk zum Trafo
notwendig sind. Die durch Asymmetrien bedingten Ausgleichsströme durch den Nulleiter fließen durch
die Erde. Die Darstellung ist stark vereinfacht, in der Realität werden noch vielfältige Verteilungs- und
Schutzmechanismen eingesetzt.
Elektrischer Strom ist gefährlich für Leib und Leben. In Westeuropa dürfen elektrische Anlagen daher
auch nur von fachlich befähigten Personen in Betrieb genommen und überprüft werden. Überdies sieht
der Gesetzgeber eine regelmässige Überprüfung von elektrischen Anlagen durch besonders qualifizierte
Personen (konzessioniertes Gewerbe) vor. Lassen Sie daher solche Anlagen nur durch den Elektriker
Ihres Vertrauens warten, instandsetzen oder modifizieren.
Es wurden vielfältige Schutzmechanismen erfunden um den elektrischen Strom möglichst gefahrlos
einzusetzen. Solche Schutzeinrichtungen dürfen niemals ausser Betrieb genommen werden.

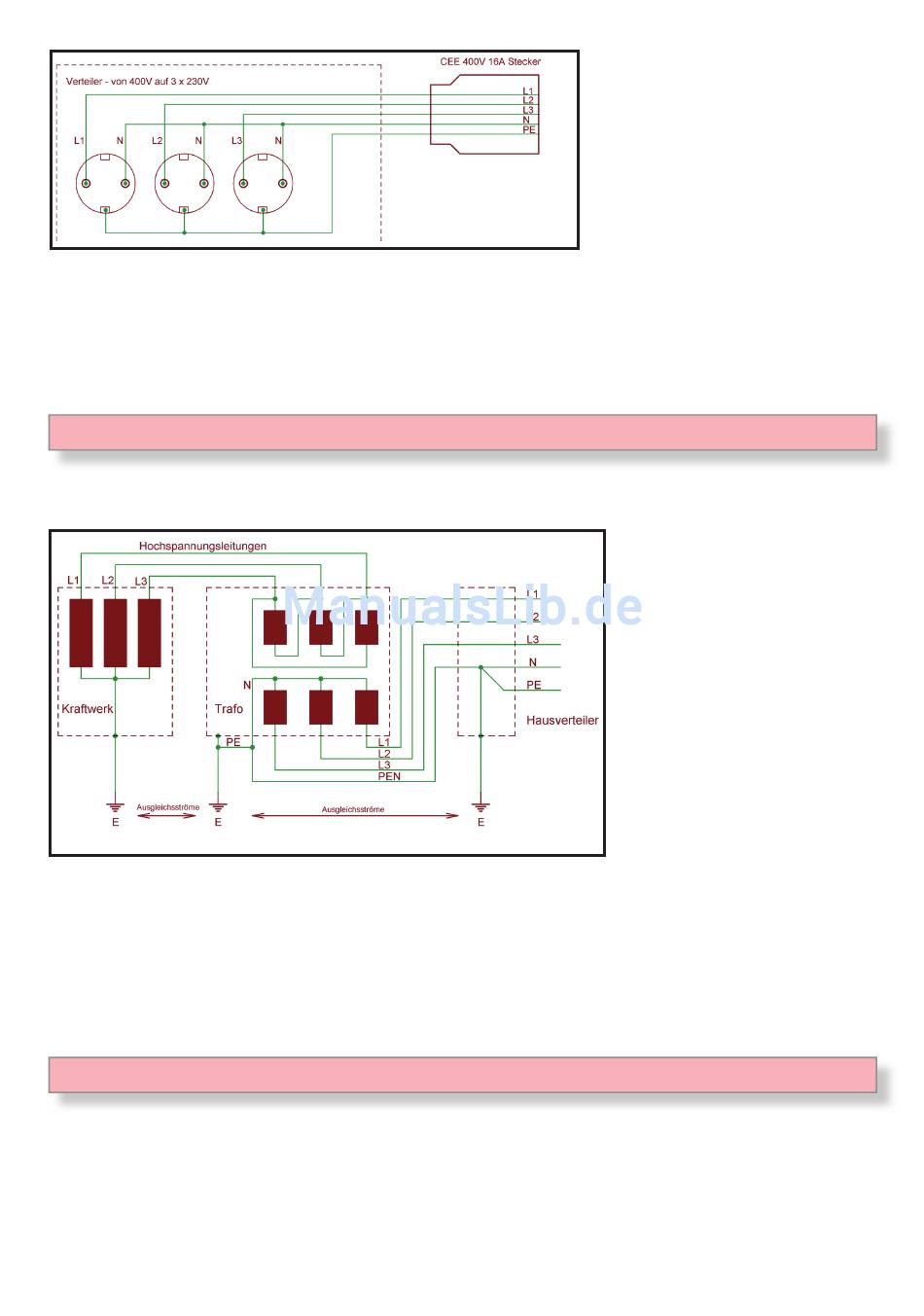

Abbildung 5:
Aufteilung von Drehstrom
auf 3 x 230V Lichtstrom
Erdung und Nullung
Abbildung 6
Schutzeinrichtungen
-6-
Die Nennleistung pro Phase
(also ein Drittel der Nennleistung)
darf dauerhaft nicht überschritten
werden.
Ein zuwiderhandeln zerstört einzelne
Spulen des Generators - dies fällt
nicht unter die Gewährleistung!
Sollten Sie Drehstromverbraucher
und Lichtstromverbraucher gleich-
und N für Null - die Erde ist mit
dem Nulleiter verbunden). In
diesem Netz wird die Schutzerde
und der Nulleiter meist beim
Hausstromverteiler
verbunden und ab diesem Punkt
getrennt geführt. Die Leitung
vom Hochspannungstrafo zum
Hausanschluss
ist
geerdet und heisst "PEN". Der
Strom durch den Nulleiter sucht
sich nun den "leichtesten" Weg,
entweder über die PEN Leitung
oder direkt über Erde zurück
zum Trafo oder zum Kraftwerk.
Dadurch
entstehen
besiedelten
Gebieten
unerhebliche
vagabundierende
mit
Erde
ebenfalls
in
dicht
nicht
