REMKO KWD
6.4 Nebenraum- und
Frischluftanschluss
Das Gerät ist für die Kühlung eines zweiten
Raumes und unabhängig davon, für die Einbrin-
gung von Frischluft vorbereitet.
2

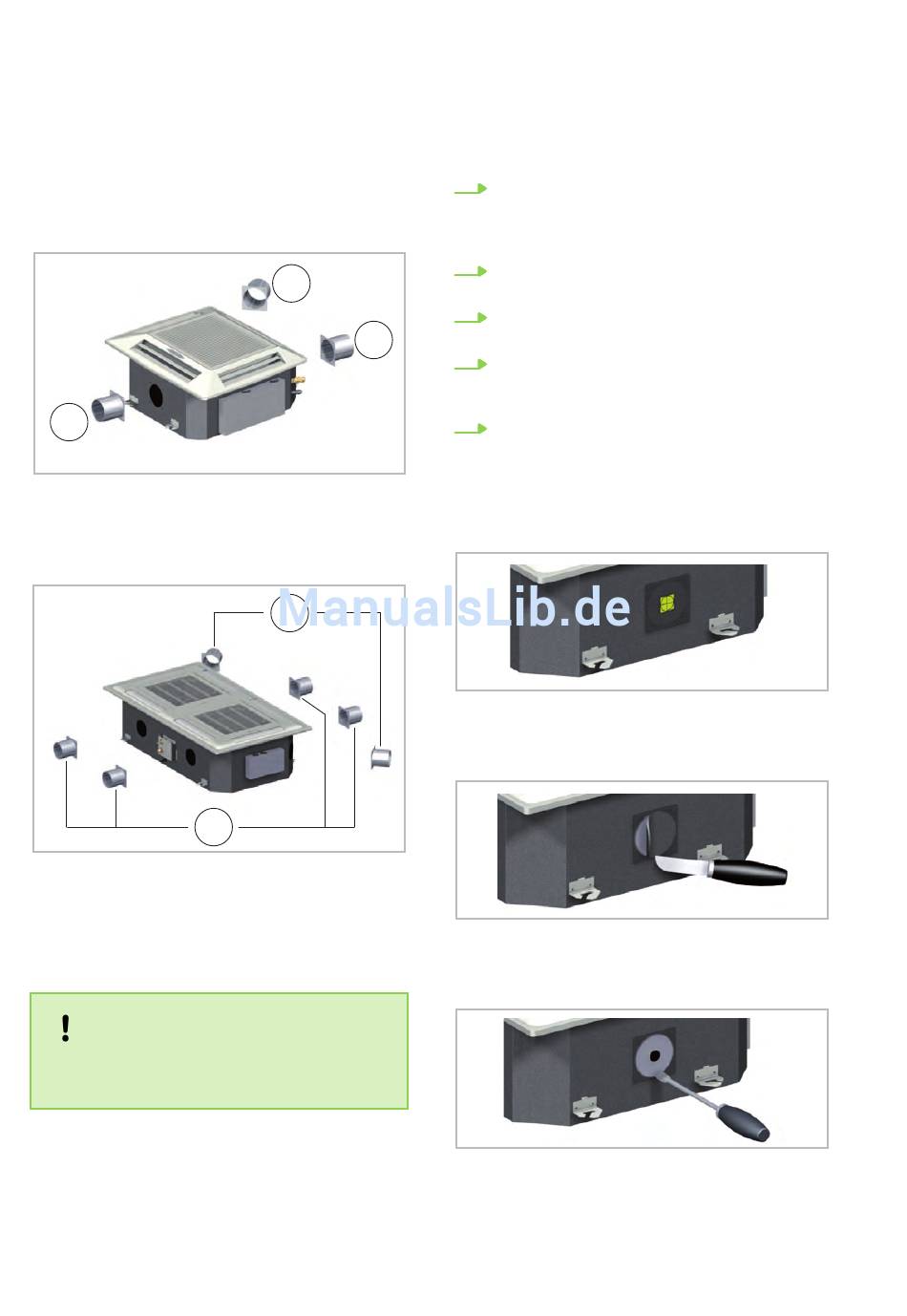

Abb. 35: Nebenraum- und Frischluftanschluss
KWD 25-55
1: Frischluftanschluss
2: Nebenraumanschluss
Abb. 36: Nebenraum- und Frischluftanschluss
KWD 70-100
1: Frischluftanschluss
2: Nebenraumanschluss
HINWEIS!
Es dürfen nur ein Frischluft- und ein Neben-
raumanschluss verwendet werden!
32
1
2
1
2
Montageanweisung
Zur Montage des Frischluft- und des Nebenrau-
manschlusses gehen Sie folgendermaßen vor:
1.
Beachten Sie, dass sich direkt hinter der zu
entfernenden Öffnung die Tauscherlamellen
befinden, und diese auf keinen Fall beschä-
digt werden dürfen (Abb. 37).
2.
Entfernen Sie vorsichtig die Dämmung hinter
der Öffnung (Abb. 38).
3.
Brechen Sie nun die entsprechende Öffnung
durch (Abb. 39).
4.
Halten Sie die Lüftungsrohre so kurz wie
möglich und verlegen Sie diese mit so wenig
Biegungen wie nötig.
5.
Beachten Sie, dass die Bundkragen,
Schrauben, Flex-/Wickelfalzrohre und
Dämmstoffe bauseitig zu stellen sind. Die
genannten Teile sind im Fachhandel erhält-
lich (Abb. 40).
Abb. 37: Anstanzung entfernen
Abb. 38: Dämmung entfernen
Abb. 39: Öffnung durchbrechen
