der das Medium in das Register leitet. Ist die Tem-
peratur erreicht, wir der Kopf abgeschaltet und das
Medium wird am Register vorbei in den Bypass
geführt. Der Bypass dient zur Sicherstellung des
Mindestvolumenstromes für den Kaltwasser-
Erzeuger.
Die Zeitdauer zwischen vollständiger Öffnung
bzw. Schließung kann ca. drei Minuten
betragen.
Strangregulierventile
Durch bauseitig zu stellende Strangregulierventile
werden die in der Rohrnetzauslegung errechneten
Einzel-Druckverluste jedes einzelnen Gerätes an
die Gesamtanlage angepasst. Infolge des Druck-
verlustes passen sich die Nennvolumenströme des
Mediums an die erforderlichen Werte an.
Frostschutz (Zubehör)
Als Medium einer Kaltwasser-Anlage wird in der
Regel ein Wasser-Glykol-Gemisch verwendet. Je
nach Einsatz des verwendeten Glykoltyps und -
menge verändert sich die Viskosität, der Druckver-
lust erhöht sich und die abgegebene Kühl-/bzw.
Heizleistung des Gerätes wird reduziert. Alle
Anlagen-Komponenten müssen für die Verwen-
dung mit Glykol freigegeben sein.
HINWEIS!
Bei der Entsorgung sind die Produktanforde-
rungen des verwendeten Glykoltyps zu
beachten.
Membranausdehnungsgefäß (MAG)
Um Druckschwankungen im Stillstand infolge von
Temperaturveränderungen zu vermeiden sind
MAG´s mit Stickstofffüllung (feuchtigkeitsneutral) in
die Anlage einzubinden.
In der Stickstofffüllung kann keine Feuchtigkeit
kondensieren.
Sicherheitsventil
Sicherheitsventile begrenzen einen zu großen
Betriebsdruck infolge zu starker Erwärmung oder
Überfüllung des Betriebsmediums. Der Austritt des
Ventils erfordert einen freien Einlauf in eine Ablauf-
leitung. Bei der Verwendung von Glykol sind die
örtlichen Entsorgungsvorschriften zu beachten.
Automatische Entlüftungsventile
Das Gerät besitzt einen bzw. zwei manuelle Entlüf-
tungsventile am Sammelrohr des Registers. Nach
Füllen der Anlage kann hier separat das Gerät ent-
lüftet werden. Zudem sind automatische Entlüf-
tungsventile in der Sammelleitung an der höchsten
Stelle zu montieren.
HINWEIS!
Bei der Verwendung von glykolhaltigen Medien
sind glykolbeständige Entlüftungsventile erfor-
derlich.
2
3

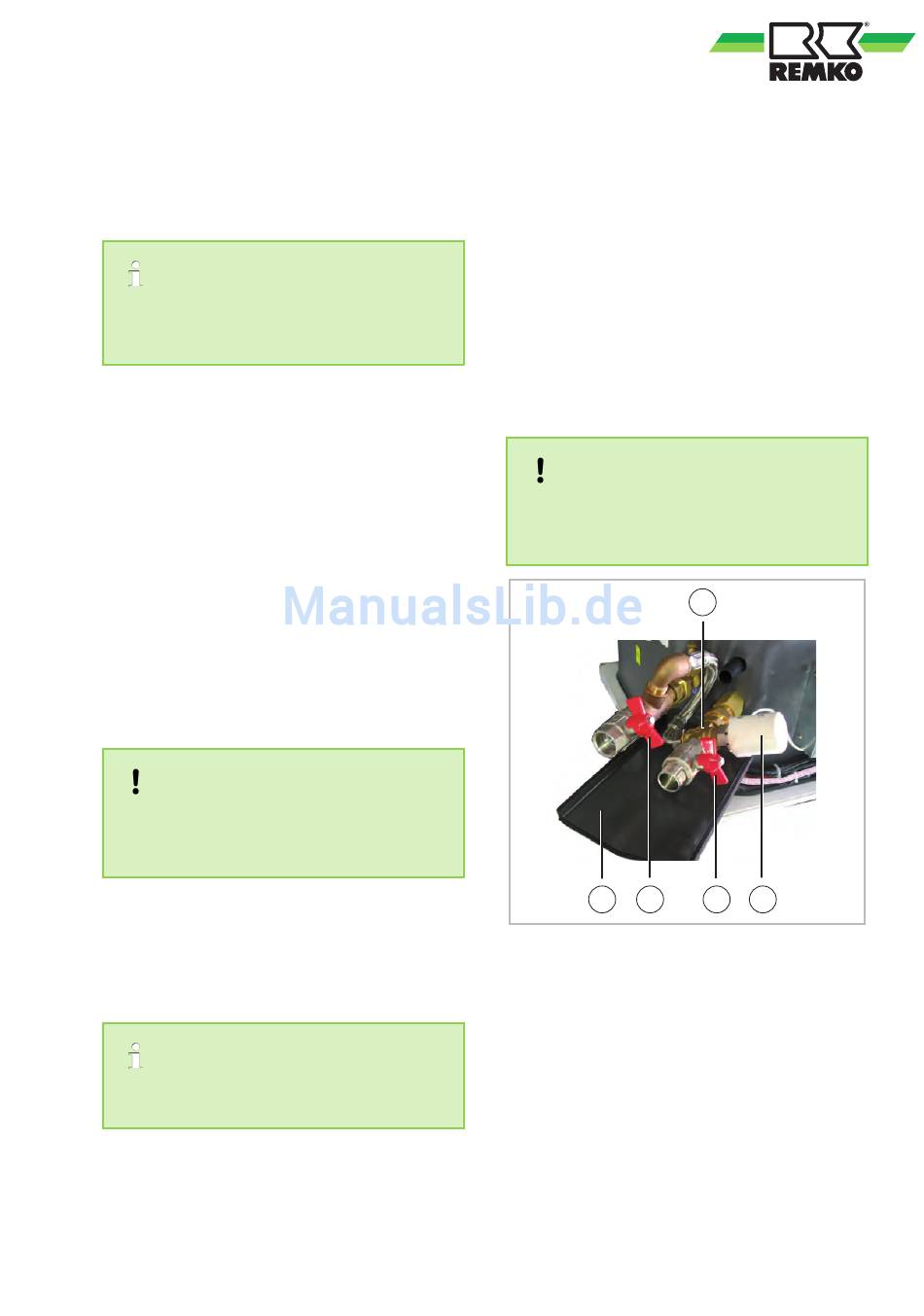

Abb. 34: Manuelle Entlüftung
1: Ventilkörper
2: Zusätzliche Kondensatwanne
3: Absperrventil
4: Ventilkopf
Kondensatwanne (Serienausstattung)
Im Lieferumpfang befindet sich eine zusätzliche
Kondensatwanne zur seitlichen Gerätemontage in
der Zwischendecke. Diese wird für das Auffangen
des an einer Ventilbaugruppe oder an bauseitig zu
stellenden Ventilen entstehenden Kondensats
benötigt. Nachträglich ist ein Gefälle und die kor-
rekte Funktion zu prüfen.
1
3
4
31
