Bedienungs- und
Installationsanleitung
REMKO Serie KWK (DM)

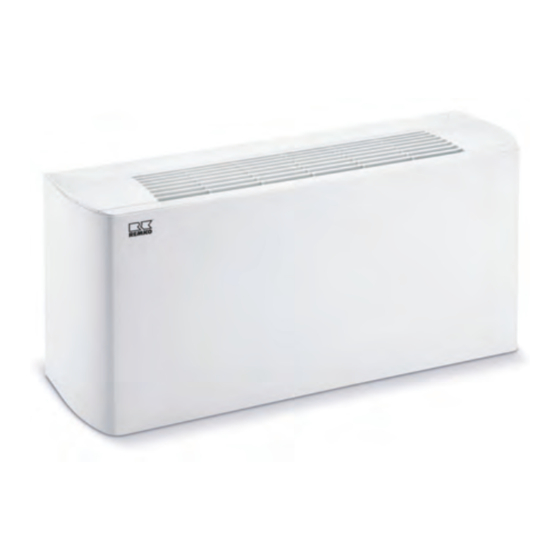

Kaltwasser-Wand- und Deckentruhen
KWK 125 (DM), KWK 165 (DM), KWK 205 (DM), KWK 255 (DM), KWK 305 (DM),
KWK 355 (DM), KWK 455 (DM), KWK 535 (DM), KWK 595 (DM), KWK 725 (DM)
0252-2020-02 Version 1, de_DE
Vor Beginn aller Arbeiten Anleitung lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMKO KWK serie

Inhaltszusammenfassung für REMKO KWK serie

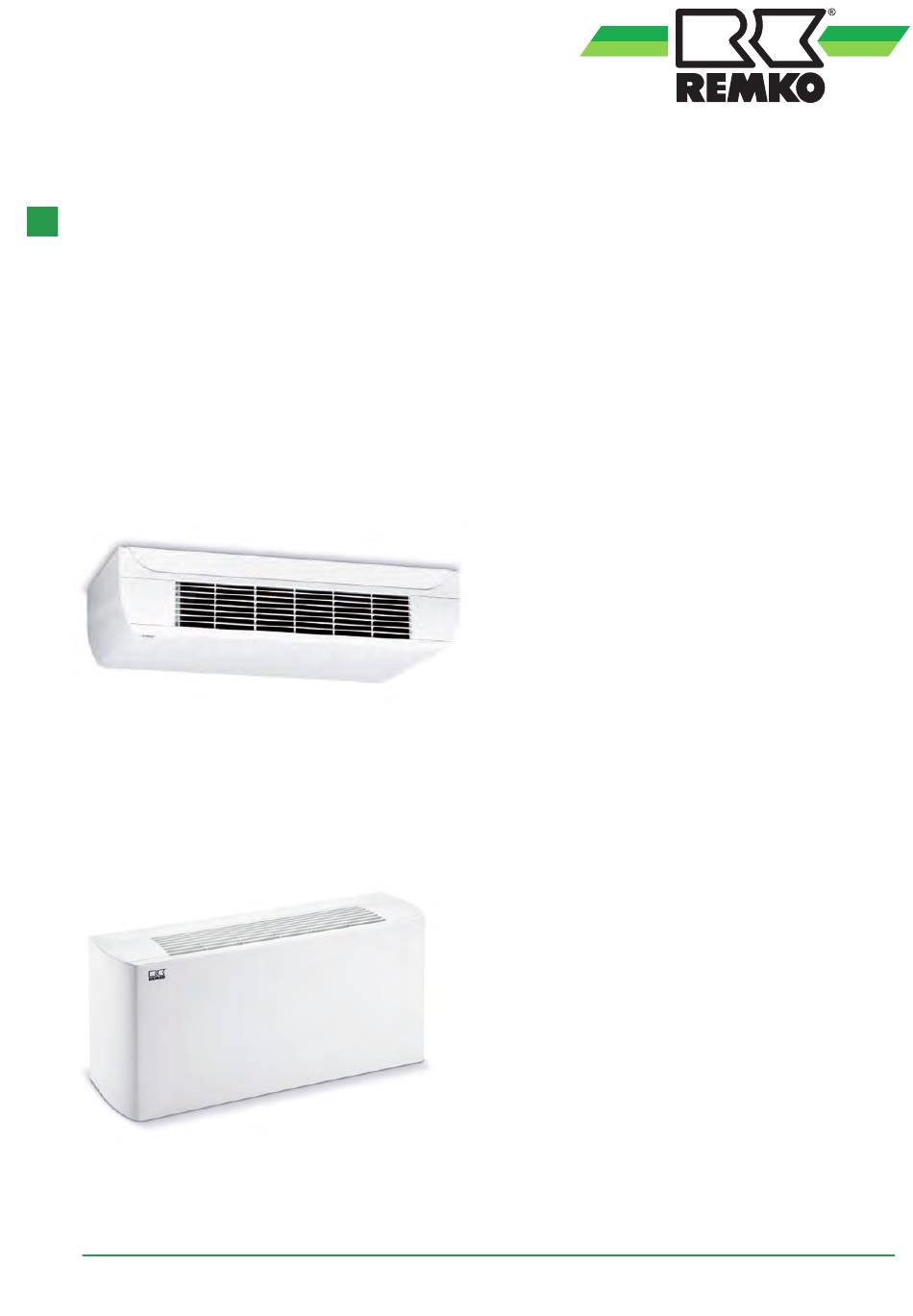

  • Seite 1 Bedienungs- und Installationsanleitung REMKO Serie KWK (DM) Kaltwasser-Wand- und Deckentruhen KWK 125 (DM), KWK 165 (DM), KWK 205 (DM), KWK 255 (DM), KWK 305 (DM), KWK 355 (DM), KWK 455 (DM), KWK 535 (DM), KWK 595 (DM), KWK 725 (DM)
  • Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen..................

  • Seite 4: Sicherheits- Und Anwenderhinweise

    REMKO Serie KWK (DM) Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-...

  • Seite 5: Sicherheitsbewusstes Arbeiten

    1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen.

  • Seite 6: Gewährleistung

    Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen.

  • Seite 7: Technische Daten

    Technische Daten 2.1 Gerätedaten KWK 125-255 (DM) KWK 125 KWK 165 KWK 205 KWK 255 Baureihe (DM) (DM) (DM) (DM) Kaltwasser-Truhengerät für Wand- und Deckenmontage Betriebsweise in 2-Leiter-Ausführung Nennkühlleistung 1,20 1,63 2,09 2,51 1,49 2,02 2,42 2,87 Nennheizleistung Einsatzbereich (Raumvolumen), ca. Arbeitsbereich Innengerät °C +15 bis +35...
  • Seite 8 REMKO Serie KWK (DM) KWK 125 KWK 165 KWK 205 KWK 255 Baureihe (DM) (DM) (DM) (DM) Serienfarbton ähnlich RAL 9016 1942... 1943... 1944... 1945... Seriennummer (1952...) (1953...) (1954...) (1955...) 1664100 1664110 1664120 1664130 EDV-Nr. (1664200) (1664210) (1664220) (1664230= Lufteintrittstemperatur TK 27 °C / FK 19 °C, Mediumeintritt 7 °C, Mediumaustritt 12 °C, 0% Glykolkonzent- ration, max.

  • Seite 9: Gerätedaten Kwk 305-455 (Dm)

    2.2 Gerätedaten KWK 305-455 (DM) KWK 305 KWK 355 KWK 455 Baureihe (DM) (DM) (DM) Kaltwasser-Truhengerät für Wand- und Betriebsweise Deckenmontage in 2-Leiter-Ausführung Nennkühlleistung 3,08 3,51 4,54 3,47 4,03 4,95 Nennheizleistung Einsatzbereich (Raumvolumen), ca. Arbeitsbereich Innengerät °C +15 bis +35 Luftvolumenstrom je Stufe 280/390/490 310/420/530 400/570/730 dB (A)
  • Seite 10 REMKO Serie KWK (DM) KWK 305 KWK 355 KWK 455 Baureihe (DM) (DM) (DM) 1946... 1947... 1948... Seriennummer (1956...) (1957...) (1958...) 1664140 1664150 1664160 EDV-Nr. (1664240) (1664250) (1664260) Lufteintrittstemperatur TK 27 °C / FK 19 °C, Mediumeintritt 7 °C, Mediumaustritt 12 °C, 0% Glykolkonzent- ration, max.

  • Seite 11: Gerätedaten Kwk 535-725 (Dm)

    2.3 Gerätedaten KWK 535-725 (DM) KWK 535 KWK 595 KWK 725 Baureihe (DM) (DM) (DM) Kaltwasser-Truhengerät für Wand- und Betriebsweise Deckenmontage in 2-Leiter-Ausführung Nennkühlleistung 5,35 5,92 7,24 5,77 6,27 7,65 Nennheizleistung Einsatzbereich (Raumvolumen), ca. Arbeitsbereich Innengerät °C +15 bis +35 Luftvolumenstrom je Stufe 430/610/780 420/630/870 450/670/920 dB (A)
  • Seite 12 REMKO Serie KWK (DM) KWK 535 KWK 595 KWK 725 Baureihe (DM) (DM) (DM) 1949... 1950... 1951... Seriennummer (1959...) (1960...) (1961...) 1664170 1664180 1664190 EDV-Nr. (1664270) (1664280) (1664290) Lufteintrittstemperatur TK 27 °C / FK 19 °C, Mediumeintritt 7 °C, Mediumaustritt 12 °C, 0% Glykolkonzent- ration, max.

  • Seite 13: Geräteabmessungen

    2.4 Geräteabmessungen Abmessungen KWK 125-KWK 725 142,5 102,5 107,5 Abb. 1: Geräteabmessungen (alle Angaben in mm) Maß 1070 1070 1270 1270 1470 1470 1025 1025 1225 1225 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
  • Seite 14 REMKO Serie KWK (DM) Abmessungen KWK 125 DM-KWK 725 DM 142,5 102,5 Abb. 2: Geräteabmessungen (alle Angaben in mm) Maß (DM) (DM) (DM) (DM) (DM) (DM) (DM) (DM) (DM) (DM) 1070 1070 1270 1270 1470 1470 1025 1025 1225 1225...

  • Seite 15: Aufbau Und Funktion

    Aufbau und Funktion 3.1 Gerätebeschreibung Das Gerät (Kaltwasser-Abnehmer) nimmt im Kühl- betrieb die Wärme aus dem zu kühlenden Innen- raum im Lamellenregister auf und gibt sie an das kalte Betriebsmedium Wasser oder einem Gemisch aus Wasser und Glykol innerhalb eines geschlossenen Mediumkreises ab.

  • Seite 16: Systemaufbau

    REMKO Serie KWK (DM) 3.2 Systemaufbau Das Gerät ist für ein 2-Leiter- System konzipiert. Bei der Verwendung eines als Zubehör erhältlichen Heizre- gisters kann das Gerät auf ein 4-Leiter-System erweitert werden. Das 2-Leiter-System besitzt 2 Mediumrohre (Leiter: Vor- und Rücklauf) zum Kühlen mit kaltem Medium und 2 Mediumrohre zum Heizen mit warmem Medium.
  • Seite 17 Bei 4-Leiter-Systemen, die zum Kühlen und Heizen verwendet werden, stehen in einem System gleichzeitig Kühlleistung von einem einen Kaltwasser Erzeuger und in einem anderen System Heizleistung von einem separaten Heizsystem an den Innengeräten an. Abb. 6: Beispiel Systemaufbau 4-Leiter-System (Kaltwasser-Klimasystem) Außenbereich Mediumleitungen Kühlbetrieb B1-3: Innenbereich 1, 2, 3...

  • Seite 18: Bedienung

    REMKO Serie KWK (DM) Bedienung Das Gerät wird komfortabel mit den als Zubehör erhältlichen Raumtemperatur-Regelung oder bau- seitig zu stellenden Regelung bedient. Eine Ansteuerung durch eine Gebäudeleittechnik (GLT) ist ebenfalls möglich. Verwenden Sie hierzu die separaten Bedienungs- anleitungen. Die Regelung wird über eine Leitung mit einem oder mehreren Geräten verbunden.

  • Seite 19: Montageanweisung Für Das Fachpersonal

    Montageanweisung für Montagematerial das Fachpersonal Das Innengerät wird mittels 4 bauseitig zu stel- lenden Schrauben befestigt. Wichtige Hinweise vor der Installation Zur Installation der Gesamtanlage sind die Wahl des Installationsortes Betriebsanleitungen des Innengerätes und des Außenteiles zu beachten. Wand-/Deckentruhe Zur Installation der Gesamtanlage sind die Das Gerät ist für eine senkrechte Wandmontage, Betriebsanleitungen des Innengerätes und des z.B.

  • Seite 20: Mindestfreiräume

    REMKO Serie KWK (DM) Mindestfreiräume Ziehen Sie das Register aus der Halterung des Gerätes. Beachten Sie die Schnittgefahr Die Mindestfreiräume sind zum einen für War- an den Lamellen. Verbiegen Sie keine tungs- und Reparaturarbeiten und zum anderen für Lamellen und beschädigen Sie nicht die Iso- die optimale Luftverteilung vorzusehen.
  • Seite 21 Montagebeispiele KWK 125 - KWK 725 DM Montagebeispiele KWK 125 - KWK 725 A: Grundgerät B: mit Standfuß C: mit Lufteintrittssockel A: Grundgerät B: mit Standfuß C: mit Lufteintrittssockel...

  • Seite 22: Installation

    REMKO Serie KWK (DM) Installation Montage der Standfüße / Lufteintrittssockel (Zubehör) nur bei KWK 6.1 Geräteinstallation Sollen bei den Geräten zur Wand oder Decken- montage (KWK) als Zubehör erhältliche Standfüße Wandmontage KWK oder Lufteintrittssockel verwendet werden, sind diese vor Gerätemontage zu installieren. Beachten Sie die separate Montageanweisung.
  • Seite 23 2-Leiter-System zum Kühlen und Heizen Strangregulierventile Da das 2-Leiter-System sowohl den Kühl- und Durch bauseitig zu stellende Strangregulierventile Heizfall gleichermaßen realisieren muss, ist aus werden die in der Rohrnetzauslegung errechneten Gründen der Konvektion im Winterbetrieb bei allen Einzel-Druckverluste jedes einzelnen Gerätes an Montagemöglichkeiten und nicht gewollter Wärme- die Gesamtanlage angepasst.

  • Seite 24: Mögliches Zubehör

    REMKO Serie KWK (DM) Vertikale Montage HINWEIS! Die Kondensatleitung kann am Trichterstutzen angeschlossen werden. Die Position des Stutzens Bei der Verwendung von glykolhaltigen Medien kann zwischen rechts und links gewählt werden. sind glykolbeständige Entlüftungsventile erfor- Der nicht verwendete Kondensatanschluss der derlich.

  • Seite 25: Kondensatanschluss

    6.2 Kondensatanschluss Auf Grund der Taupunktunterschreitung am Register kommt es während des Kühlbetriebes zur Kondensatbildung. Unterhalb des Registers befindet sich eine Auffangwanne, die mit einem Ablauf verbunden werden muss. Die bauseitige Kondensatleitung ist mit einem Gefälle von min. 2 % zu verlegen. Gegebenen- falls sehen Sie eine dampfdiffusionsdichte Iso- lation vor.

  • Seite 26: Elektrischer Anschluss

    REMKO Serie KWK (DM) Elektrischer Anschluss Allgemeine Anschluss und Sicherheitshinweise GEFAHR! Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen. Die Montage der Elektroanschlüsse hat spannungsfrei zu erfolgen. Wir empfehlen, bauseitig einen Haupt- / Repa- raturschalter in der Nähe des Innengerätes zu installieren.

  • Seite 27: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme Inbetriebnahme Frostschutz des Mediums HINWEIS! Wird ein Wasser-Glykol-Gemisch verwendet, ist es vorgemischt in die Anlage einzubringen. Die Die Inbetriebnahme ist nur durch speziell gewünschte Konzentration ist abschließend nach- geschultes Fachpersonal durchführbar und ent- zuprüfen. sprechend zu dokumentieren. Entlüftung der Anlage HINWEIS! Ggf.

  • Seite 28: Abschließende Maßnahmen

    Fachbetriebe der Entsorgung und Wie- Abschließende Maßnahmen derverwertung oder Sammelstellen, durchzu- führen. Montieren Sie alle demontierten Teile. Weisen Sie den Betreiber in die Anlage ein. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe.

  • Seite 29: Störungsbeseitigung Und Kundendienst

    Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“...
  • Seite 30 REMKO Serie KWK (DM) Funktionelle Störung (Fortsetzung) Störung Mögliche Ursachen Überprüfung Abhilfe Ablaufrohr des Sammelbe- Ist der ungehinderte Kon- Reinigen des Ablaufrohres hälters verstopft / beschä- densatablauf gewährleistet? und des Sammelbehälters digt Fehlende Isolierung an Sind alle mediumführenden Dampfdiffusionsdichte Iso- mediumführenden Teilen...

  • Seite 31: Pflege Und Wartung

    Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. GEFAHR! So gewährleisten Sie jederzeit die Betriebssi- cherheit der Anlage! Vor allen Arbeiten an dem Gerät muss die Spannungsversorgung unterbrochen werden...
  • Seite 32 REMKO Serie KWK (DM) Luftfilter des Innengerätes Reinigen Sie den Luftfilter, in einem Intervall von längstens 2 Wochen. Reduzieren Sie diesen Zeit- raum bei stark verunreinigter Luft. Abb. 19: Reinigung mit dem Staubsauger Abb. 18: Filterentnahme Reinigung der Filter Unterbrechen Sie die Spannungsversorgung zum Gerät.
  • Seite 33 Demontage der Geräteverkleidung KWK (DM) Zur Reinigung des Ventilators kann die Verklei- dung demontiert werden. Gehen Sie folgender- maßen vor: Unterbrechen Sie die Spannungsversorgung zum Gerät. Lösen Sie die Schrauben der Verkleidung [1]. Ziehen Sie die Verkleidung vom Gerät weg. Reinigen Sie den Filter/Ventilator, wie zuvor beschrieben und bauen das Gerät in umge- kehrter Reihenfolge wieder zusammen.

  • Seite 34: Gerätedarstellung Und Ersatzteile

    REMKO Serie KWK (DM) Gerätedarstellung und Ersatzteile 13.1 Gerätedarstellung KWK 125 - KWK 725 Abb. 22: Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

  • Seite 35: Ersatzteilliste Kwk 125 - Kwk 725

    13.2 Ersatzteilliste KWK 125 - KWK 725 WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Luftfilter Ventilatoreinheit inkl. Steuerplatine Wärmetauscher Transformator Kondensatstutzen Geräteverkleidung m. Luftaustrittsgitter Gehäuseklappe, links Luftaustrittsgitter Gehäuseklappe, rechts...

  • Seite 36: Gerätedarstellung Kwk 125 - Kwk 725 Dm

    REMKO Serie KWK (DM) 13.3 Gerätedarstellung KWK 125 - KWK 725 DM Abb. 23: Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

  • Seite 37: Ersatzteilliste Kwk 125 - Kwk 725 Dm

    13.4 Ersatzteilliste KWK 125 - KWK 725 DM WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Luftfilter Ventilatoreinheit inkl. Steuerplatine Wärmetauscher Transformator Kondensatwanne Geräteverkleidung m. Luftaustrittsgitter Gehäuseklappe, links Luftaustrittsgitter Gehäuseklappe, rechts...

  • Seite 38: Index

    REMKO Serie KWK (DM) Index Abmessungen ..... . . 13, 14 Recycling ......6 Außerbetriebnahme...
