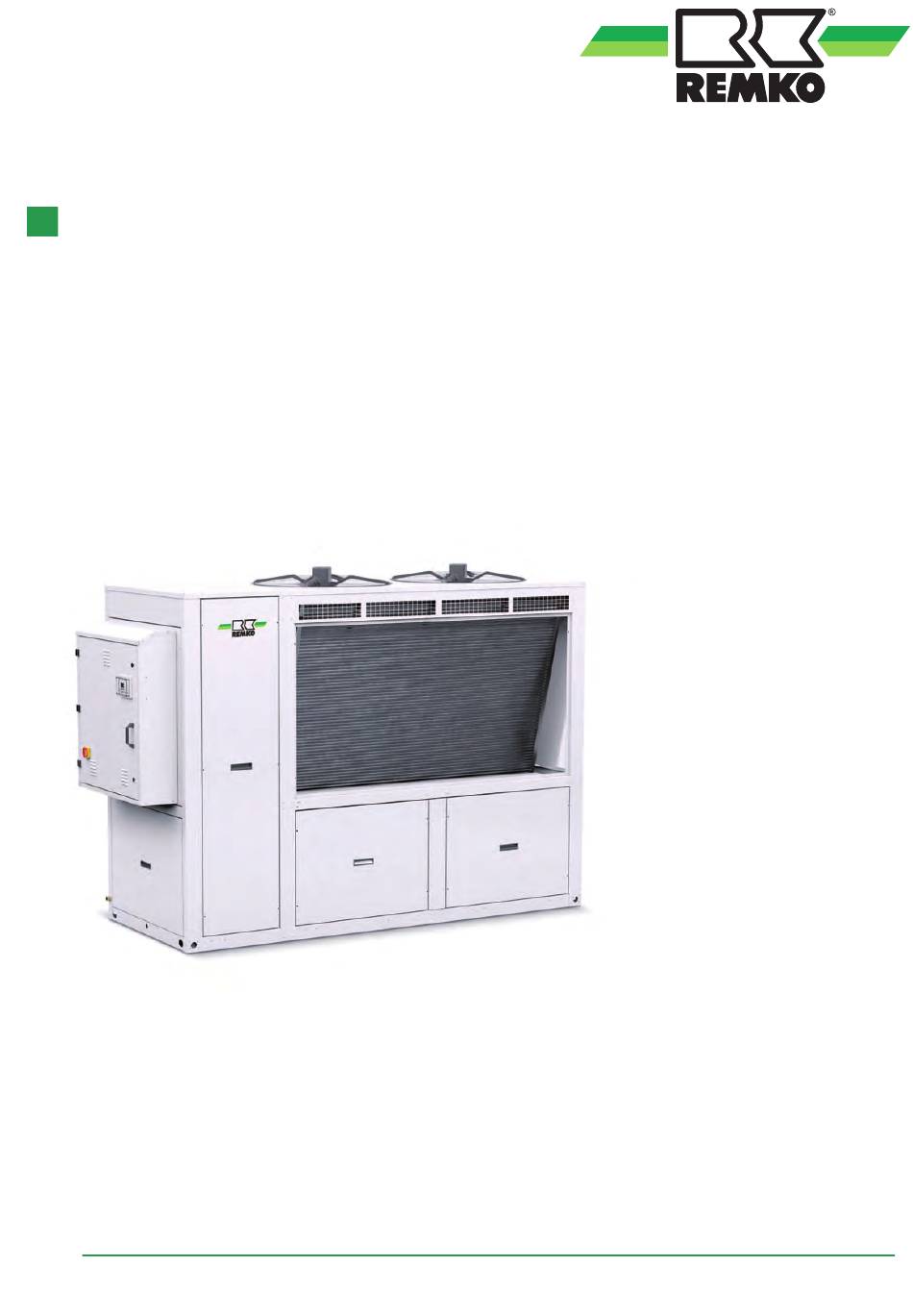

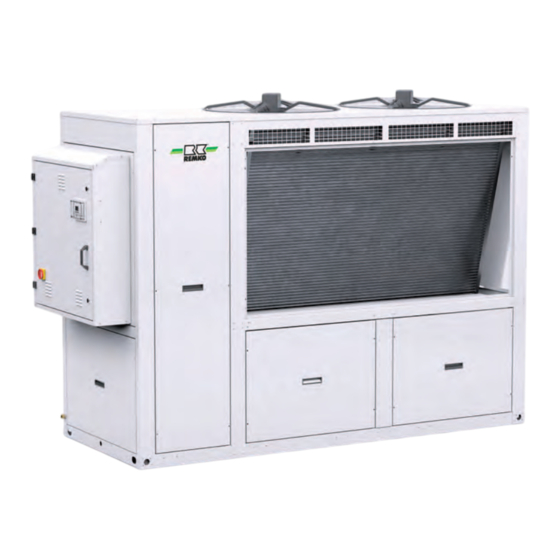

Montage- und Betriebsanleitung REMKO Serie KWP Eco Kaltwasser Erzeuger mit Wärmepumpenfunktion KWP 460 Eco - 2460 Eco 0297-2022-05 Version 2, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
Seite 2
Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen..................
REMKO Serie KWP Eco Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-...
1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen.
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen.
REMKO Serie KWP Eco 2.2 Einsatzgrenzen Für einen reibungslosen Gerätebetrieb und die Einhaltung der gesetzlichen Gewährleistungsbedingungen ist ein Einsatz der Geräte in ihren jeweiligen Einsatzgrenzen zwingend einzuhalten. Diese sind in dem nachste- henden Diagramm dargestellt. Weitere Informationen hierzu sind ebenfalls in den technischen Daten zu finden.
Aufbau und Funktion 3.1 Gerätebeschreibung Der Hydraulikkreis kann je nach Anwendungsfall beliebig konfiguriert werden. Bei Geräten ohne Bei den Geräten der Serie KWP Eco handelt es Hydraulik-Komponenten sind weder Mediumspei- sich um luftgekühlte Kaltwasser-Erzeuger zur cher noch Umwälzpumpe im Gerät verbaut und Außenaufstellung.
3.3 Hydraulischer Geräteaufbau Die nachfolgend skizzierten Hydraulikschemata dienen der Planungshilfe sowie zur Darstellung eines mögli- chen Anlagenaufbaus. Alle dargestellten Bauteile außerhalb des Kaltwasser-Erzeugers sowie die bauseits zu erstellende Hydraulik sind vom Planer bzw. ausführenden Fachunternehmen zu planen und auszulegen. bauseitige Hydraulik 1: bauseitige Hydraulik Konfiguration: Kaltwasser-Erzeuger mit Plattenwärmetauscher zur hydraulischen Trennung von Primär- und Sekundärkreis-...
REMKO Serie KWP Eco Bedienung des Reglers Anzeige „Information“ Ermöglicht den Zugang zur Informationsebene, um weitere Sensorwerte sowie Betriebszustände abzufragen. Anzeige „Outlet“ 10/04/20 08:29 Zeigt die am Rücklauf gemessene Mediumtempe- Outlet: 7.0°C ratur an. Inlet: 12.0°C Anzeige „Inlet“ Zeigt die am Vorlauf gemessene Mediumtempe- ratur an.
Seite 31
Hauptmenü Auto: Automatische Umschaltung zwischen Heizen und Kühlen. Dieser Betriebszustand ist für Der Zugang zum Hauptmenü ist durch das Drü- Geräte mit Wärmepumpenfunktion vorgesehen. cken der Hauptmenü-Taste möglich. Das Haupt- menü bietet Zugang zu den 8 Untermenüs. Das Energy save: Im Betriebszustand Energy save Navigieren erfolgt mit Hilfe der Pfeiltasten und fährt die Anlage die hinterlegten Energy save Soll- anschließendes drücken der Eingabe-Taste zur...
REMKO Serie KWP Eco Im Fenster "On / Off Unit" drücken Sie die Ein- Der jeweilige Einstellwert "heating" (Heizen) ist für gabe-Taste. Geräte mit Wärmepumpenfunktion vorgesehen. Die Sollwerte können wie folgt eingestellt werden: 12:22 19/02/18 Unit:01 On/Off Unit Outside T: - --- C °...
Thermoreg. Unit 12:22 19/02/18 Unit:01 Heat pump temperature Nominal setpoint (ON) Outside T: - --- C ° Cooling: 23.0 C ° System T: 1 9.5 C ° Heating: 0.0 C ° STATUS: Alarm-Off Der Wert kann nun mit Hilfe der beiden Pfeiltasten Um in die Fehleransicht zu gelangen drücken Sie verändert werden.
REMKO Serie KWP Eco Montageanweisung für Es werden vom Regler bis zu 50 Störungen gespeichert. Sind alle 50 Plätze belegt, wird die das Fachpersonal älteste Störung gelöscht. Wichtige Hinweise vor der Installation Der Fehlerspeicher kann wie folgt aufgerufen werden: Zur Installation der Gesamtanlage sind die Betriebsanleitungen des Innengerätes und des...
Seite 35
Kontrollieren Sie den Verpackungsinhalt auf Wahl des Installationsortes Vollständigkeit und das Gerät auf sichtbare Das Gerät ist für eine waagerechte Standmontage Transportschäden. Melden Sie eventuelle im Aussenbereich konzipiert. Der Aufstellungsort Mängel umgehend Ihrem Vertragspartner und des Gerätes muss waagerecht, eben und fest sein. der Spedition.
REMKO Serie KWP Eco Mindestfreiräume Aufstellung In den folgenden Abbildungen sind die Mindestfrei- In dem hermetisch geschlossenen System des räume für einen störungsfreien Betrieb der Geräte Kältekreislaufes befindet sich ein brennbares Käl- angegeben. temittel der Sicherheitsklasse A2L. Diese Schutzzonen dienen zum ungehinderten Luftein- und -austritt, um ausreichenden Platz für...
Installation Anschluss der Mediumleitungen Für Servicezwecke sind die Anschlüsse mit Geräteinstallation Absperrventilen auszurüsten. Führen Sie die Geräteinstallation folgendermaßen Zusätzliche automatische Entlüftungsventile durch: sind im Vor- und Rücklauf, an der höchsten Stelle der Installation, vorzusehen. Montieren Sie die Schwingungsdämpfer Die Mediumleitungen dürfen keine statischen (Zubehör) unter dem Gerät/Mediumspeicher Belastungen auf das Gerät ausüben.
Seite 38
REMKO Serie KWP Eco Strangregulierventile HINWEIS! Durch bauseitig zu stellende Strangregulierventile werden die in der Rohrnetzauslegung errechneten Verwenden Sie den für Ihren Einsatzbereich Einzeldruckverluste jedes einzelnen Gerätes an erforderlichen Typ und Mischungsverhältnis zur die Gesamtanlage angepasst. Sicherstellung des Gefrierpunktes. Dies ist für die Einstellung des Mediumvolumenst- romes auf dessen Nennwert erforderlich und sichert somit sowohl den Betrieb der Umwälz-...
Die Anpas- sung ist erst nach einer Passworteingabe möglich. d.Working hours Wenden Sie sich hierzu bitte direkt an Fa. e.BMS config REMKO. f.Service settings Führen Sie die Konfiguration folgendermaßen durch: Wählen Sie das das Untermenü "f. Service setting"...
Seite 40
Sofern die technische Geräteüber- Stellen Sie denn Wert für die Alarmdifferenz ein. gabe des Kaltwasser-Erzeugers durch die Wird die Differenz überschritten, wird die Störung REMKO GmbH & Co. KG oder dessen Partner- zurückgesetzt. Firma erfolgen soll, ist die vorherige Installation eines Schmutzfänger unabdingbar.
Kondensatanschluss Absperrventile und gesicherte In Kaltwasser-Anlagen sollten grundsätzlich Absperrventile mit vollem Durchlass eingesetzt Ableitung werden. Zu Servicezwecken ist der Mediumeintritt und Mediumaustritt mit Absperrventilen auszu- Kondensatanschluss rüsten (ggf. Sicherheitsventile vorsehen). Auf Grund der Taupunktunterschreitung kann es an einzelnen Bauteilen zur Kondensatbildung kommen, welche gesammelt abgeführt werden Entlüftungsventile kann.
REMKO Serie KWP Eco Elektrischer Anschluss 8.1 Allgemeine Anschluss- und Sicherheitshinweise GEFAHR! Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen. Die Montage der Elektroanschlüsse hat spannungsfrei zu erfolgen. Die Spannungsversorgung erfolgt am Kalt- wasser-Erzeuger, eine Steuerleitung zum Abb. 14: Geräteanschlüsse Innengerät ist nicht erforderlich.
Seite 43
Folgende elektrische Anschlüsse sind vorzu- Evtl. Anschluss einer Kabel-Fernbedienung nehmen: (Zubehör). Evtl. Anschluss einer Frostschutzheizung Anschluss der Spannungsversorgung. Medium (Zubehör, nur werkseitiger Einbau). Evtl. Freigabekontakt für eingestellten Betrieb oder Stand-By. Evtl. Betriebsartkontakt für Kühl- oder Heizbe- trieb (Geräte mit WP-Funktion). Evtl.
REMKO Serie KWP Eco 8.2 Geräteanschluss Zum Anschluss gehen Sie bitte folgendermaßen vor: Öffnen Sie die Schaltkastenabdeckung, indem sie die Befestigungsschrauben ent- fernen und die Abdeckungen abnehmen. Führen Sie die spannungsfreie Leitung durch die Einführungen in den Schaltkasten ein. In 1 2 3 6 6 7 7 9 10 Abhängigkeit von der Auswahl des Kabelqu-...
Dichtigkeitskontrolle 8.3 Elektrische Bauteile Elektrische Komponenten und Nach erfolgtem Anschluss wird die Dichtigkeitsprü- Sicherheitseinrichtungen fung durchgeführt. Spülen Sie die Anlage zweimal mit Leitungs- Druckwächter Kältekreis HP u. LP wasser. Innerhalb des Kältekreises befindet sich in der Reinigen Sie den Siebeinsatz des Schmutz- Heißgasleitung ein Hochdruckwächter (HP) zur fängers.
REMKO Serie KWP Eco Vor der Der Mediumvordruck (ohne Betrieb der Umwälz- pumpe) innerhalb der Anlage ist unterschiedlich. Inbetriebnahme Vom obersten Punkt erhöht sich der Druck mit ca. 10 kPa (0,1 bar) je Höhenmeter (geodetische Spülen der Anlage Höhe). Der am obersten Punkt gemessene Wert Durch den werkseitig erfolgten Testlauf des Kalt- wird als Stillstandsdruck bezeichnet.
Seite 47
Entlüftung der Anlage Elektrische Kontrollen Ggf. befindet sich nach der Dichtigkeitskon- Prüfung des elektrischen Anschlusses auf kor- trolle noch Luft in den Rohrleitungen. Diese rekte Phasenfolge. wird durch den Betrieb der Umwälzpumpe zu Funktionsprüfung der Freigabe Kühl-/Heizbe- den automatischen Entlüftern oder zu den Kalt- trieb (Option).
REMKO Serie KWP Eco Inbetriebnahme Die werksseitige Auslieferung der Geräte erfolgt HINWEIS! mit einer Standardparametrierung der Leis- tungsregelung. Ggf. ist während der Inbetrieb- Die Inbetriebnahme ist nur durch speziell nahme durch autorisiertem Fachpersonal eine geschultes Fachpersonal durchführbar und ent- anlagenspezifische Parametereinstellung vor- sprechend zu dokumentieren.
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe.
REMKO Serie KWP Eco Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“...
Störung Mögliche Ursachen Überprüfung Abhilfe Tropfenbildung an Verbin- Undichtigkeit der Verbin- Verbindungsstelle dungsstellen der Rohrlei- dungstelle abdichten. tung. Mediumaustritt Unisolierte Leitungen oder Isolierung anbringen oder Kondensatbildung Bauteile, defekte Isolierung. nachbessern. Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö-...
