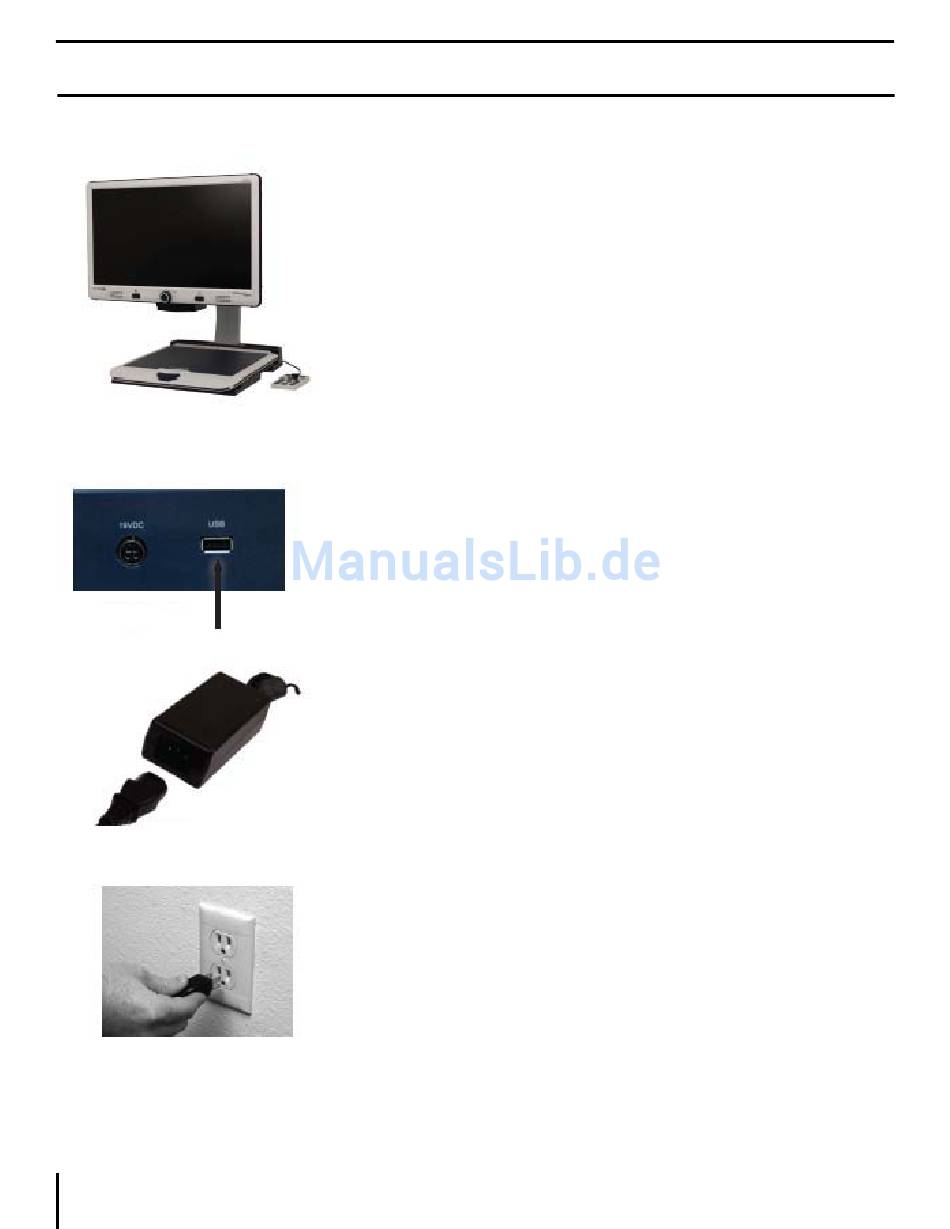

SETTING UP THE MERLIN elite
1. Wählen Sie einen stabilen und ebenen
Standort, wie beispielsweise einen Tisch oder
Schreibtisch, an dem Sie das Merlin elite
bequem benutzen können. Tragen Sie das
Gerät für einen sicheren Halt ausschließlich
mithilfe der an den Seiten der Basis befindli-
chen Tragegriffe. Heben Sie das Gerät nicht
am Schwenkarm des LCD-Monitors an.
Platzieren Sie es auf dem Tisch oder Sch-
Abbildung 1
reibtisch (siehe Abbildung 1).
2. Schließen Sie das Kabel der Bedienkon-
sole (siehe S. 10, Pos. 13) an den USB-An-
schluss auf der (zur Rückseite hin betrachtet)
linken Seite der Basisrückseite des Merlin
Abbildung2
elite an (siehe Abbildung 2).
3. Schließen Sie das Stromkabel an das
Netzteil (siehe Abbildung 3) und dann an eine
zugängliche Steckdose an (siehe Abbildung
4). Schließen Sie das andere Ende des
Netzteiles dort an das Merlin elite an, wo sich
Abbildung 3
die Kennzeichnung „19VDC" befindet (siehe
Abbildung 2).
Um einen zusätzlichen Schutz bei einem
Gewitter zu bieten kann ein Überspan-
nungsableiter verwendet werden.
Abbildung 4
Aufstellung des Merlin elite
