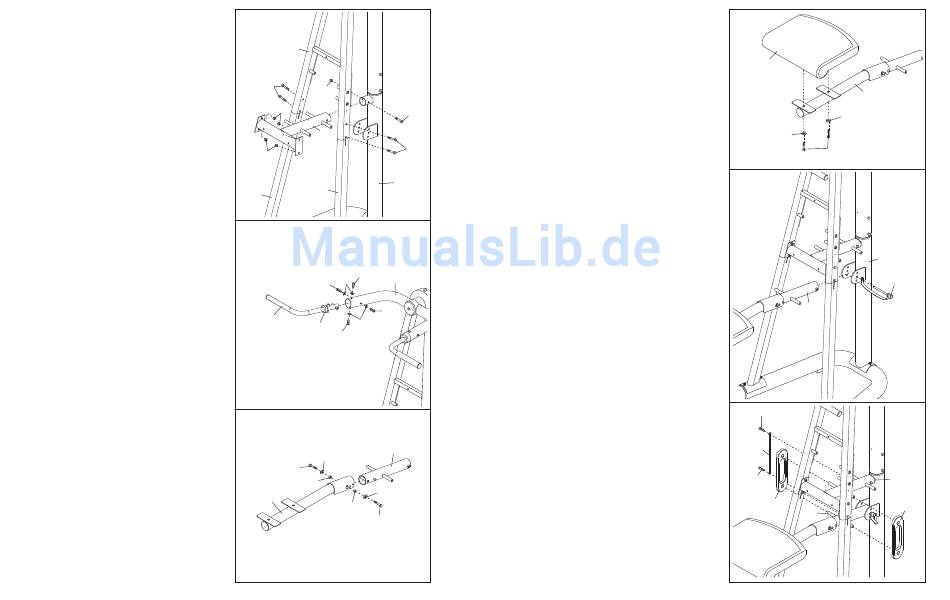

6. Befestigen Sie den Stützrahmen (15) mit einem
M10 x 62mm Bolzen (24) und einer M10 Nylon-
Verschlussmutter (44) an der aufrechten
Basisstange (3). Ziehen Sie die
Verschlussmuttern noch nicht fest.
Befestigen Sie den Stützrahmen (15) und das
linke und das rechte Bein (6, 7) mit vier M10 x
53mm Bolzen (30) und vier M10 Nylon-
Verschlussmuttern (44) am Rückenlehnen-
Rahmen (8).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(44) und die M8 x 15mm Schrauben (28),
benutzt in Schritte 2–6, fest an.
7. Befestigen Sie den Klimmzugsgriff (13) mit vier M8
x 19mm Schrauben (38) und vier M8 gebogenen
Unterlegscheiben (39) am oberen Rahmen (5).
Drücken Sie die 51mm runde Außenkappe (23) in
den oberen Rahmen (5) hinein.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des oberen Rahmens (5).
8. Befestigen Sie den Polsterrahmen (10) mit zwei
M8 x 19mm Schrauben (38), zwei M8
Unterlegscheiben (37) und zwei 5mm
Abstandsstücken (34) am Dreharm (9).
6
8
30
44
44
15
44
3
6
7
7
38
5
39
38
38
13
39
23
38
8
9
37
38
34
37
10
34
38
8
9. Befestigen Sie das Kniepolster (21) mit zwei M6 x
70mm Schrauben (35) und zwei M6
Unterlegscheiben (36) am Polsterrahmen (10).
24
30
10. Befestigen Sie den Dreharm (9) mit dem Stift (18)
an der aufrechten Basisstange (3). Achten Sie
darauf, dass der Stift ganz durch die aufrechte
Basisstange und durch den Dreharm gescho-
ben wird.
11. Schieben Sie zwei 15-Pfund Widerstandsbänder
(19) auf die angezeigten Rohre am Stützrahmen
(15) und am Dreharm (9).
Befestigen Sie das Kabel (33) mit zwei M8 x
25mm Ansatzschrauben (41) am Stützrahmen
(15) und am Dreharm (9). Achten Sie darauf,
dass die Kabelenden auf den Schrauben frei
beweglich sind.
9
21
10
36
36
35
10
3
18
9
11
41
33
41
15
19
9
9
19
