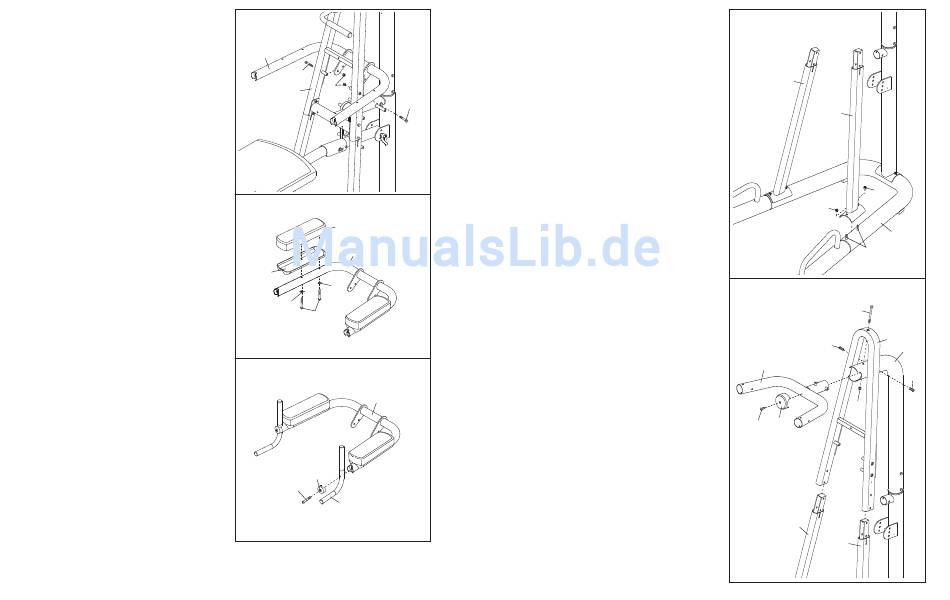

12. Geben Sie den Dip-Arm (11) hinter den
Rückenlehnen-Rahmen (8), wie angegeben.
Befestigen Sie den Dip-Arm mit zwei M10 x
100mm Bolzen (43) und zwei M10 Nylon-
Verschlussmuttern (44) am Rückenlehnen-
Rahmen. Ziehen Sie die Verschlussmuttern
nicht zu fest an. Man muss den Dreharm leicht
bewegen können.
13. Befestigen Sie die rechte Polsterbasis (26) und
ein Armpolster (25) mit zwei M6 x 70mm
Schrauben (35) und zwei M6 Unterlegscheiben
(36) am Dip-Arm (11).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Dip-Arms (11).
14. Befestigen Sie den Dip-Griff (12) mit einer M10 x
50mm Schraube (27) und einer Dip-Kappe (48)
am Dip-Arm (11).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Dip-Arms (11).
12
11
43
44
8
13
25
11
26
36
36
35
14
11
48
27
12
10
4. Befestigen Sie das linke Bein (6) mit den ange-
zeigten M10 x 90mm Bolzen (46) und zwei M10
Nylon-Verschlussmuttern (44) an der hinteren
Basis (1). Ziehen Sie die Verschlussmuttern
noch nicht fest.
Wiederholen Sie diesen Schritt mit der
Rechter Bein (7).
43
5. Schieben Sie den Rückenlehnen-Rahmen (8)
über die Säule (4) und auf das linke und rechte
Bein (6, 7), wie hier angezeigt.
Befestigen Sie den oberen Rahmen (5) mit zwei
M8 x 15mm Schrauben (28) innerhalb der Säule
(4). Ziehen Sie die Schrauben noch nicht fest.
Befestigen Sie den Rückenlehnen-Rahmen (8)
und den oberen Rahmen (5) mit einem M10 x
127mm Bolzen (32) und einer M10 Nylon-
Verschlussmutter (44) an der Säule (4). Ziehen
Sie die Verschlussmuttern noch nicht fest.
Befestigen Sie die obere Rahmenkappe (40) mit
einer M4 x 25mm Schraube (45) am oberen
Rahmen (5).
4
7
6
44
44
1
46
5
32
8
28
5
44
40
45
7
6
7
4
28
