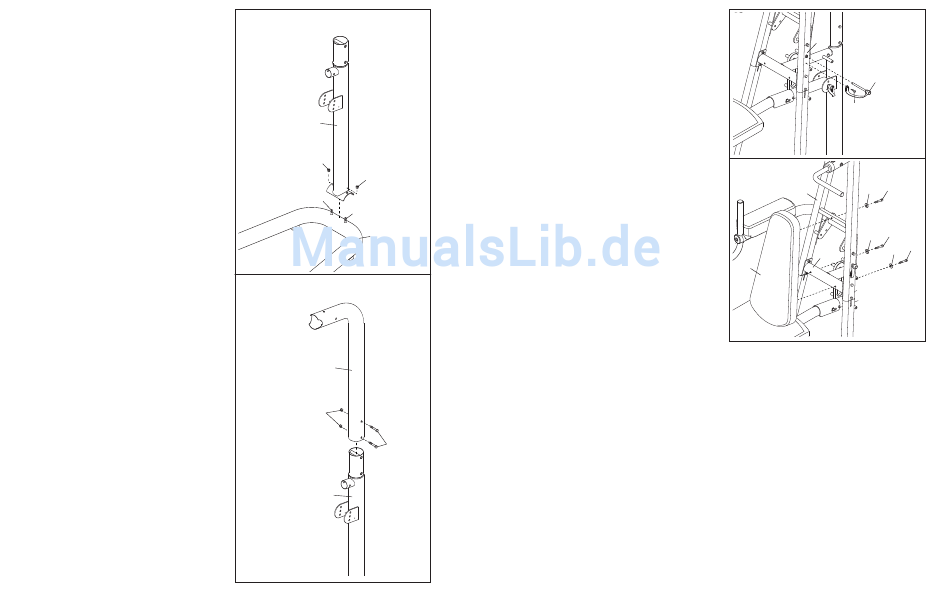

2. Befestigen Sie die aufrechte Basisstange (3) mit
den angezeigten M10 x 87mm Bolzen (47) und
zwei M10 Nylon-Verschlussmuttern (44) an der
hinteren Basis (1). Ziehen Sie die
Verschlussmuttern noch nicht fest.
3. Befestigen Sie die Säule (4) mit zwei M10 x
87mm Bolzen (47) und zwei M10 Nylon-
Verschlussmuttern (44) an der aufrechten
Basisstange (3). Ziehen Sie die
Verschlussmuttern noch nicht fest.
2
3
44
44
47
47
1
3
4
44
47
3
6
15. Befestigen Sie den Stift (18) mit einer M4 x
25mm Schraube (45) am Rückenlehnen-
Rahmen (8).
Schieben Sie nun den Stift (18) durch den
Rückenlehnen-Rahmen (8).
16. Befestigen Sie die Rückenlehne (22) mit einer
M6 x 38mm Schraube (29) und einer M6
Unterlegscheibe (36) am Rückenlehnen-
Rahmen (8).
Befestigen Sie die Rückenlehne (22) mit zwei M6
x 70mm Schrauben (35) und zwei M6
Unterlegscheiben (36) am Stützrahmen (15).
17. Achten Sie darauf, dass alle Teile richtig fest-
gezogen worden sind, bevor Sie den
Multifunktionsständer benutzen.
15
8
18
45
16
29
36
8
35
36
36
15
22
11
35
