Bei nicht erfolgreicher Funktionsprüfung (thermische Ab-
laufsicherung öffnet den Kühlwasserdurchfluss nicht oder
dichtet nicht genügend ab) ist ein Austausch der thermi-
schen Ablaufsicherung erforderlich.
Jegliche Veränderung der Einstellungen ist unzulässig!
3.6
Montage der Heizkesselverkleidung
Zur einfacheren Handhabung und Installation des Heiz-
kesselkörpers und zur Vermeidung von Transportschäden
wird der Heizkessel mit separat verpackter Verkleidung
geliefert.
Der Heizkessel hat zwei Isolierschichten:
– Isolierschicht 1 ist um den Heizkesselkörper herum
angebracht.
– Isolierschicht 2 ist in die Heizkesselverkleidung inte-
griert.
Beide Isolierschichten sind bereits vormontiert.
Benötigtes Werkzeug
Für die Montage der Heizkesselverkleidung wird lediglich
ein mittelgroßer Schraubendreher benötigt.
Montage des Aschenraumtürdeckels
Die untere Tür des Heizkessels ist die Aschenraumtür. Sie
ist mit einem Schauloch versehen, das zur Kontrolle des
Abbrands im Heizkesselinneren dient.
V Den Aschenraumtürdeckel auf die Aschenraumtür auf-
setzen (
Bild 11). Hierbei den Riegel der Tür durch
die ausgesparte Öffnung im Deckel führen (
Pos. 1).
V Den Türdeckel mit den beiliegenden Befestigungs-
schrauben seitlich an der Aschenraumtür festschrau-
ben (
Bild 11, Pos. 2).
V Die Sicherheitsschraube einsetzen, die vor versehentli-
chem Öffnen während des Betriebs schützt
(
Bild 12, Pos. 1).
V Den mitgelieferten Handgriff auf den Riegel schieben
(
Bild 12, Pos. 2).

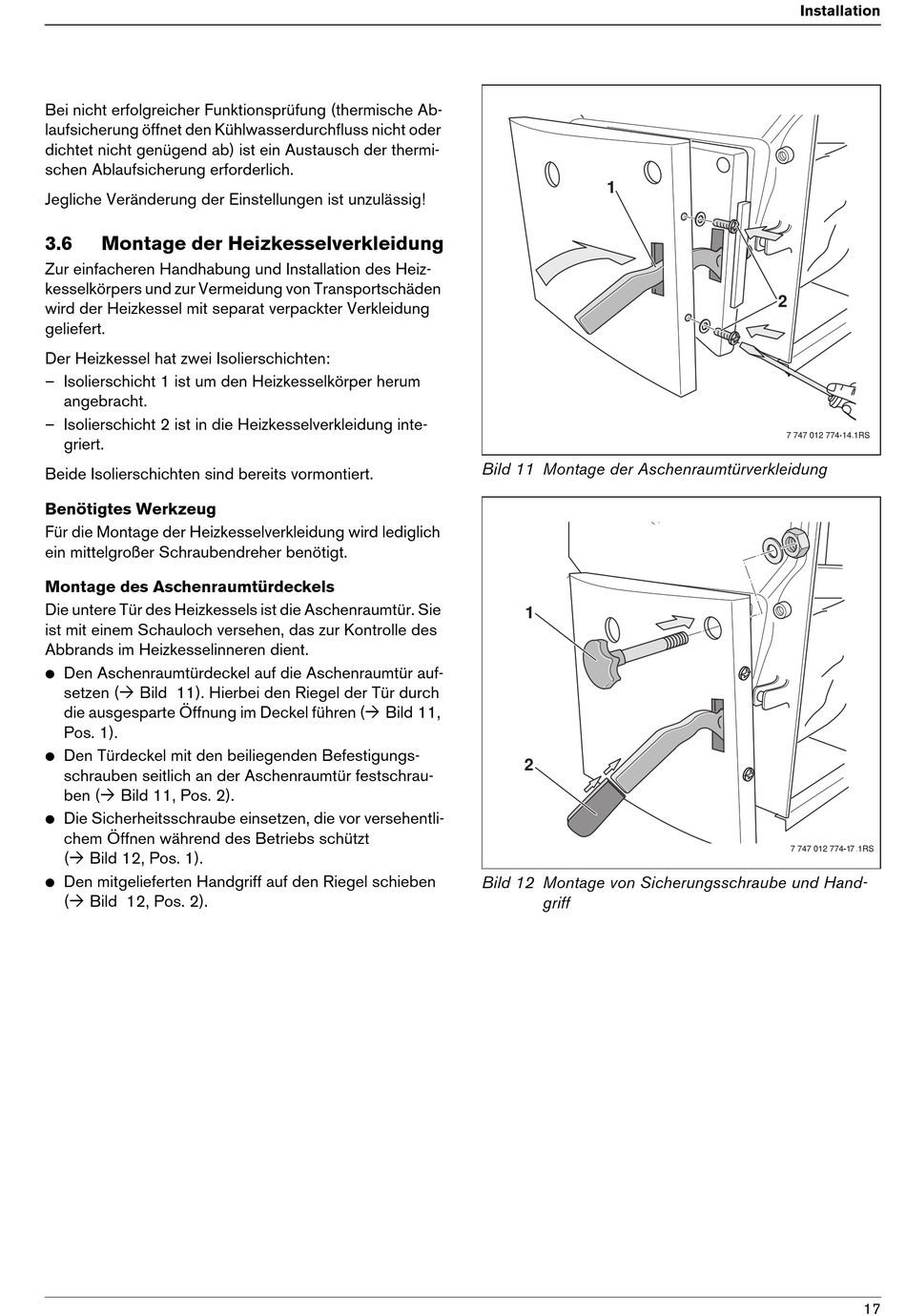

Bild 11 Montage der Aschenraumtürverkleidung
Bild 11,
Bild 12 Montage von Sicherungsschraube und Hand-
griff
