Scheppach HL800E Originalanleitung Seite 88

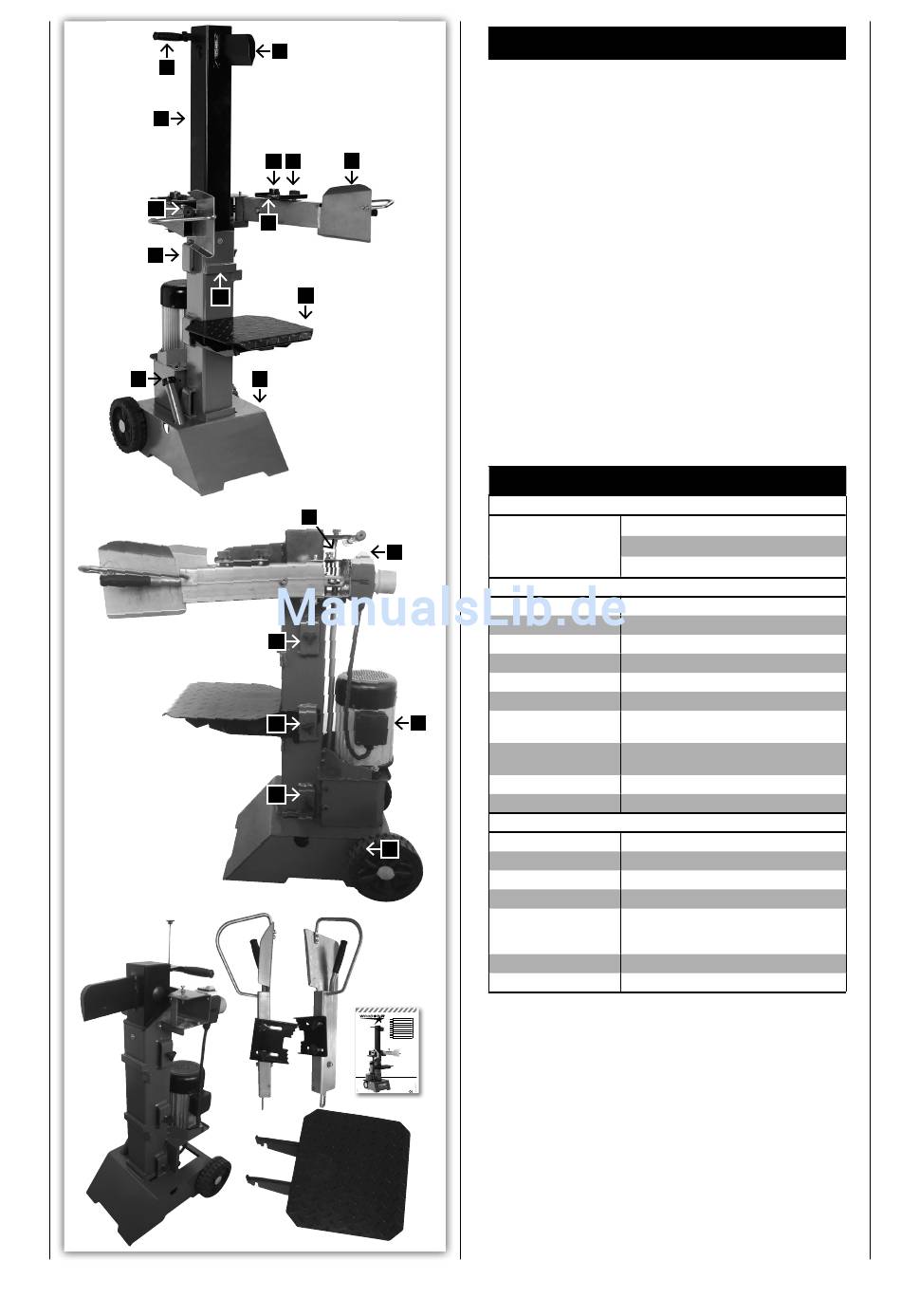

Fig. 1
1
3
6
9
8
12
Fig. 2
Fig. 3
A
88
2
7
4 4
5
11
13
16
15
10
10 17
10
14
D
lv 80
D Holzspalter
GB Log splitter
FR Fendeur hydraulique
I Spaccalegna idraulico
SE Hydrauliska vedklyvare
FIN Hydraulinen halkaisukone
CZ Štípačka na dřevo
SK Štiepačka na drevo
SLO Hidravlični cepilnik za drva
B
C
Juhtseadised ja osad, joonised 1–3
1 Käepide
2 Kiilnuga
3 Lõhkumissammas
4 Seadekruvi kinnituskõrv
5 Reguleeritav kinnituskõrv
6 Juhtvarras
7 Käepideme kaitse
8 Lauatugi (eesmine)
9 Lauatugi (külgmine)
10 Lukustuskonks
11 Lõhkumislaud
12 Õhustuskork
13 Alus
14 Rattad
15 Lüliti ja pistik
16 Käiguseadevarras
17 Mootor
A Eelmonteeritud seade
B Juhtvardad paremal/vasakul
C Lauaplaat
D Kasutusjuhend
HL800E
Tarnekomplekti koosseis
Hüdrauliline puulõhkuja HL800E
Tehnilised andmed
Mõõtmed P/L/K
Laua kõrgus, mm
Töökõrgus, mm
Halu pikkus, cm
Max võimsus, t*
Kolvikäik, cm
Edasiliikumise kiirus,
cm/s
Tagasiliikumise kiirus,
cm/s
Õlihulk, l
Kaal, kg
Ajam
Mootor, V/Hz
Sisendvõimsus P1, W
Väljundvõimsus P2, W
Töörežiim
Mootori
pöörlemissagedus,
p/min
Mootorikaitse
Faasivaheldi
Tootjal on õigus teha tehnilisi muudatusi!
* Maksimaalselt saavutatav lõhkumisjõud sõltub lõhutava materjali
kõvadusest ja see võib vastava mõjuteguri toimel ja kasutatavast
hüdraulilisest süsteemist tingitult kõrvale kalduda.
Tarvikute komplekt
Kasutusjuhend
850/750/1470
270/520/770
92
56/81/103
8
48,5
5,7
19,0
5,0
105,5
400/50
3300
2400
S6 40%
2800
jah
jah
