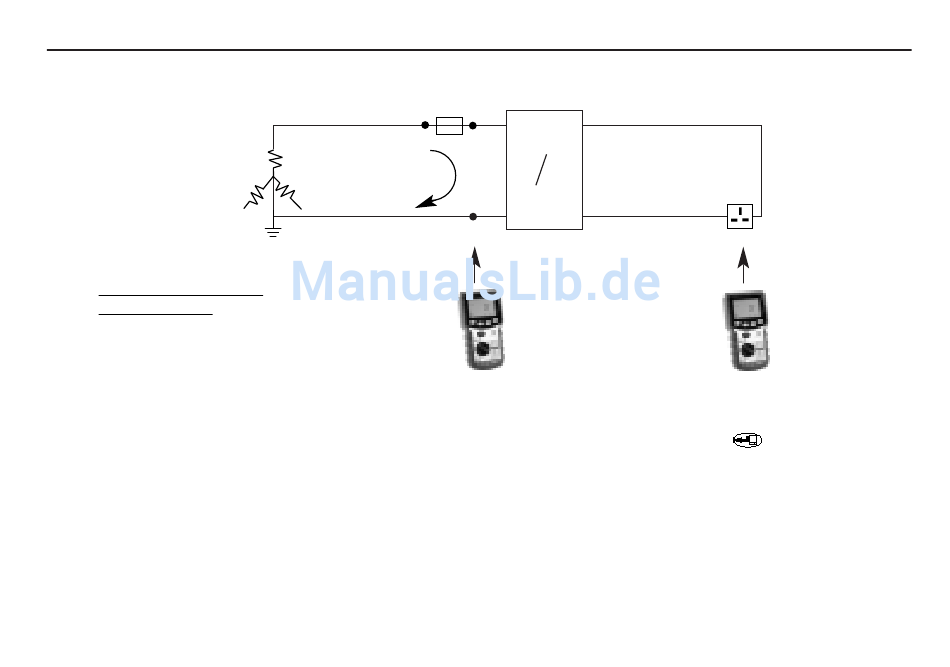

Appendice 1-Stockage des impédances du circuit de distribution-1
TN-S
Systèmes de tableau
de distribution
86
L
Câble Service
Ze
Sauvegarder ici l'impédance du
circuit de distribution Zd.
Note : Dans ce cas, Zd = Ze
Impédance de boucle du défaut de
terre externe.
Ligne
Tableau de
distribution
Terre/CPC R2
Tableau
d'abonné
Mesurer Zs à l'extrémité du
Appuyer
R1 Circuit final
circuit final.
succéssivement
pour afficher
L-PE Ω (Zs)
PFC L-E
L-N Ω
PFC L-N
R1 + R2*
*ou R1 + R2 = Zs - Zd
