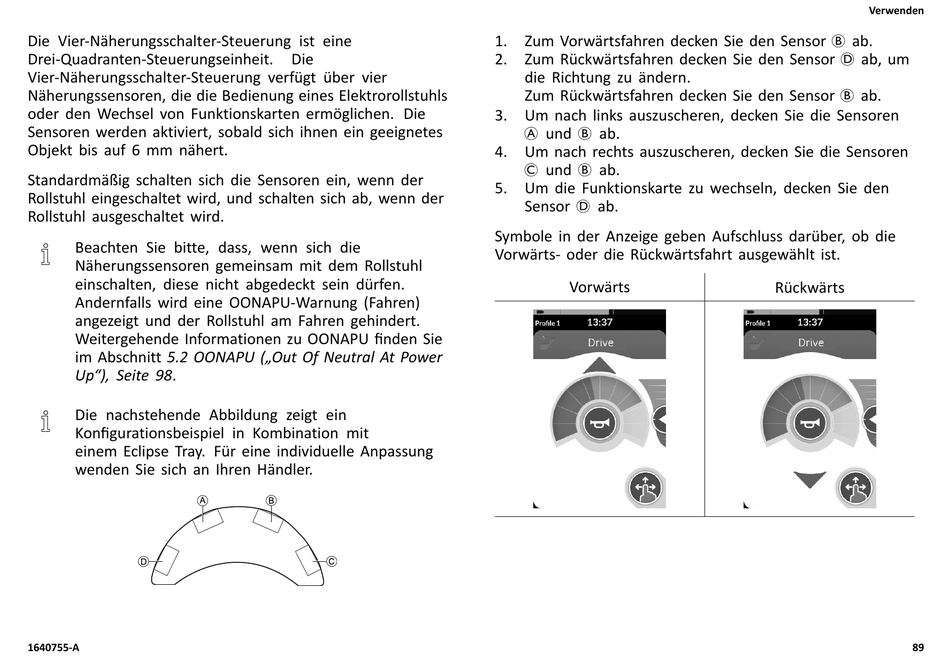

Vier-Näherungsschalter-Steuerung - Invacare LiNX Gebrauchsanweisung

Die Vier-Näherungsschalter-Steuerung ist eine
Drei-Quadranten-Steuerungseinheit.
Vier-Näherungsschalter-Steuerung verfügt über vier
Näherungssensoren, die die Bedienung eines Elektrorollstuhls
oder den Wechsel von Funktionskarten ermöglichen. Die
Sensoren werden aktiviert, sobald sich ihnen ein geeignetes
Objekt bis auf 6 mm nähert.
Standardmäßig schalten sich die Sensoren ein, wenn der
Rollstuhl eingeschaltet wird, und schalten sich ab, wenn der
Rollstuhl ausgeschaltet wird.
Beachten Sie bitte, dass, wenn sich die
Näherungssensoren gemeinsam mit dem Rollstuhl
einschalten, diese nicht abgedeckt sein dürfen.
Andernfalls wird eine OONAPU-Warnung (Fahren)
angezeigt und der Rollstuhl am Fahren gehindert.
Weitergehende Informationen zu OONAPU finden Sie
im Abschnitt 5.2 OONAPU („Out Of Neutral At Power
Up"), Seite 98.
Die nachstehende Abbildung zeigt ein
Konfigurationsbeispiel in Kombination mit
einem Eclipse Tray. Für eine individuelle Anpassung
wenden Sie sich an Ihren Händler.
1640755-A
Die
1. Zum Vorwärtsfahren decken Sie den Sensor B ab.
2. Zum Rückwärtsfahren decken Sie den Sensor D ab, um
die Richtung zu ändern.
Zum Rückwärtsfahren decken Sie den Sensor B ab.
3. Um nach links auszuscheren, decken Sie die Sensoren
A und B ab.
4. Um nach rechts auszuscheren, decken Sie die Sensoren
C und B ab.
5. Um die Funktionskarte zu wechseln, decken Sie den
Sensor D ab.
Symbole in der Anzeige geben Aufschluss darüber, ob die
Vorwärts- oder die Rückwärtsfahrt ausgewählt ist.
Vorwärts
Verwenden
Rückwärts
89
