Pulse el botón de ajuste del tope de profundidad 12
y retire el tope de profundidad 13. Vuelva a presio-
nar la tecla 12 y monte por el frente el dispositivo de
aspiración en la empuñadura adicional 14.
Conecte una manguera a la boquilla de aspiración
18 del dispositivo de aspiración.
El aspirador debe ser adecuado para el material a
trabajar.
Para aspirar polvo especialmente nocivo para la
salud, cancerígeno, o polvo seco utilice un aspira-
dor especial.
Ajuste de la profundidad de perfo-
ración en el dispositivo de aspira-
ción (ver figura J)
Ud. puede fijar también la profundidad de perfora-
ción X deseada estando montado el dispositivo de
aspiración.
Inserte hasta el tope el útil SDS-plus en el portaútiles
SDS-plus 3. De no proceder así, el ajuste de la pro-
fundidad de perforación es incorrecto debido a la
movilidad que tiene el útil SDS-plus.
Afloje el tornillo de mariposa 22 del dispositivo de
aspiración.
Asiente firmemente el útil, estando éste detenido,
contra el punto a taladrar. Al realizar esto, el útil
SDS-plus deberá asentar contra la superficie.
Desplace el tubo de guía 23 del dispositivo de aspi-
ración en el soporte, de forma que el cabezal del
dispositivo de aspiración asiente contra la superficie
a taladrar. No desplace el tubo de guía 23 más de
lo necesario sobre el tubo telescópico 21 con el fin
de que sea visible la mayor parte posible de la
escala del tubo telescópico 21.
Apriete nuevamente el tornillo de mariposa 22.
Afloje el tornillo de fijación 19 del tope de profundi-
dad del dispositivo de aspiración.
Desplace el tope de profundidad 20 sobre el tubo
telescópico 21 de manera que la distancia X mos-
trada en la figura corresponda a la profundidad de
perforación deseada.
Apriete el tornillo de fijación 19 en esa posición.
Puesta en marcha
❏ ¡Observe la tensión de red! La tensión de
alimentación deberá coincidir con las
indicaciones en la placa de características
de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V
pueden funcionar también a 220 V.
Ajuste del modo de operación
Con el mando desactivador de percusión y giro 11
puede Ud. ajustar el modo de operación de la
herramienta eléctrica.
34–Español
Para modificar el modo de operación, accione el
botón de desenclavamiento 10 y gire el mando des-
activador de percusión y giro 11 a la posición
deseada, hasta enclavarlo de manera perceptible.
☞
Observación: ¡Únicamente cambie el modo
de operación estando desconectada la herra-
mienta eléctrica! En caso contrario podría
dañarse la herramienta eléctrica.

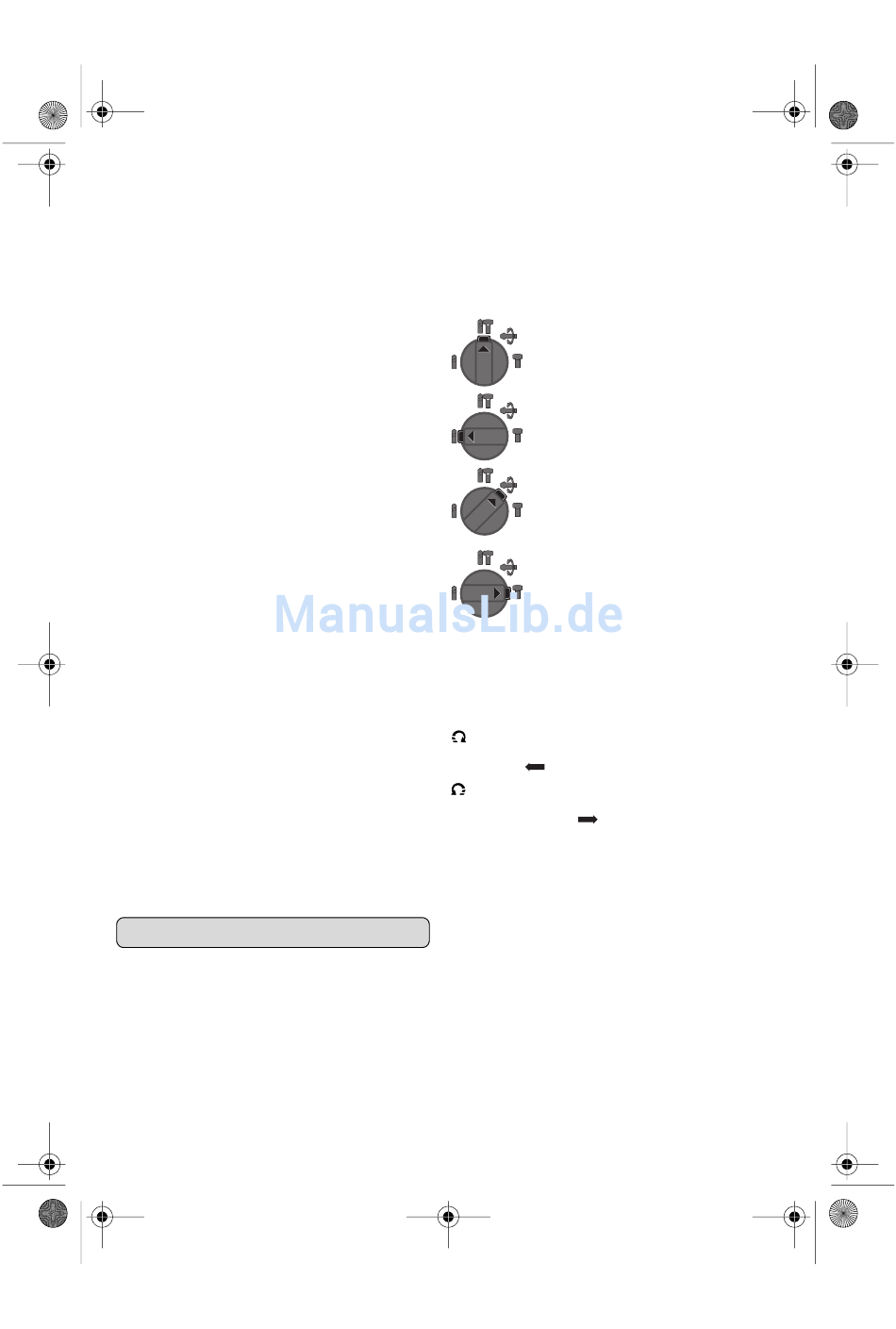

Posición para Taladrar con per-
cusión en hormigón o piedra
Posición para Taladrar sin percu-
tir en madera, metal, cerámica y
plástico
Posición para modificar la posición
del cincel
En esta posición no se enclava el
mando desactivador de percusión
y giro 11.
Posición para Cincelar
Ajuste del sentido de giro
Con el selector 7 puede invertirse el sentido de giro
actual de la herramienta eléctrica. Esto no es posi-
ble, sin embargo, con
conexión/desconexión 9 accionado.
Giro a derechas: Gire hasta el tope, a ambos
lados, el selector de sentido de giro 7 hacia la
posición .
Giro a izquierdas: Gire hasta el tope, a
ambos lados, el selector de sentido de giro 7
hacia la posición .
Al taladrar con o sin percusión, y al cincelar, ajuste
siempre el sentido de giro a derechas.
Conexión/desconexión
Para conectar la herramienta eléctrica presionar el
interruptor de conexión/desconexión 9.
Para enclavar el interruptor de conexión/desco-
nexión manténgalo accionado, y pulse además la
tecla de enclavamiento 8.
Para desconectar la herramienta eléctrica suelte el
interruptor de conexión/desconexión 9. Si el inte-
rruptor de conexión/desconexión 9 estuviese encla-
vado, apriételo primero y suéltelo a continuación.
el interruptor de
