Premere il tasto per la regolazione dell'asta di pro-
fondità 12 e togliere l'asta di profondità 13. Pre-
mere di nuovo il tasto 12 ed inserire dal davanti il
dispositivo di aspirazione nell'impugnatura supple-
mentare 14.
Collegare un tubo flessibile di aspirazione all'aper-
tura di aspirazione 18 del dispositivo di aspirazione.
L'aspirapolvere deve essere adatto per il materiale
da lavorare.
Utilizzare un aspiratore speciale per l'aspirazione di
polveri particolarmente nocive per la salute, cance-
rogene oppure polveri asciutte.
Regolazione della profondità di
foratura sul dispositivo di aspira-
zione (vedi figura J)
È possibile stabilire la profondità di foratura
desiderata X anche con dispositivo di aspirazione
montato.
Spingere l'utensile accessorio SDS-plus fino alla bat-
tuta nell'attacco dell'utensile SDS-plus 3. In caso
contrario la mobilità dell'utensile accessorio SDS-
plus può impedire che la profondità della foratura
possa essere regolata correttamente.
Allentare la vite ad alette 22 sul dispositivo di aspi-
razione.
Applicare l'elettroutensile sul punto di foratura pog-
giandolo bene e senza accenderlo. Così facendo,
l'accessorio SDS-plus deve poggiare sulla superficie.
Introdurre il tubo di guida 23 del dispositivo di aspi-
razione nel suo supporto in modo che la testa del
dispositivo di aspirazione appoggi sulla superficie
da forare. Non continuare ad inserire il tubo di
guida 23 sopra al tubo telescopico 21 più di quanto
sia necessario, in modo che rimanga visibile la mas-
sima parte possibile della scala sul tubo telescopico
21.
Serrare di nuovo saldamente la vite ad alette 22.
Allentare la vite d'arresto 19 sull'asta di profondità
del dispositivo di aspirazione.
Spostare la boccola di profondità 20 sul tubo tele-
scopico 21 in modo tale che la distanza X rappre-
sentata nella figura corrisponda alla profondità di
foratura richiesta.
Avvitare forte la vite di bloccaggio 19 in questa posi-
zione.
Messa in funzione
❏ Osservare la tensione di rete! La tensione
della rete deve corrispondere a quella
indicata sulla targhetta dell'elettrouten-
sile. Gli elettroutensili con l'indicazione di
230 V possono essere collegati anche alla
rete di 220 V.
22–Italiano

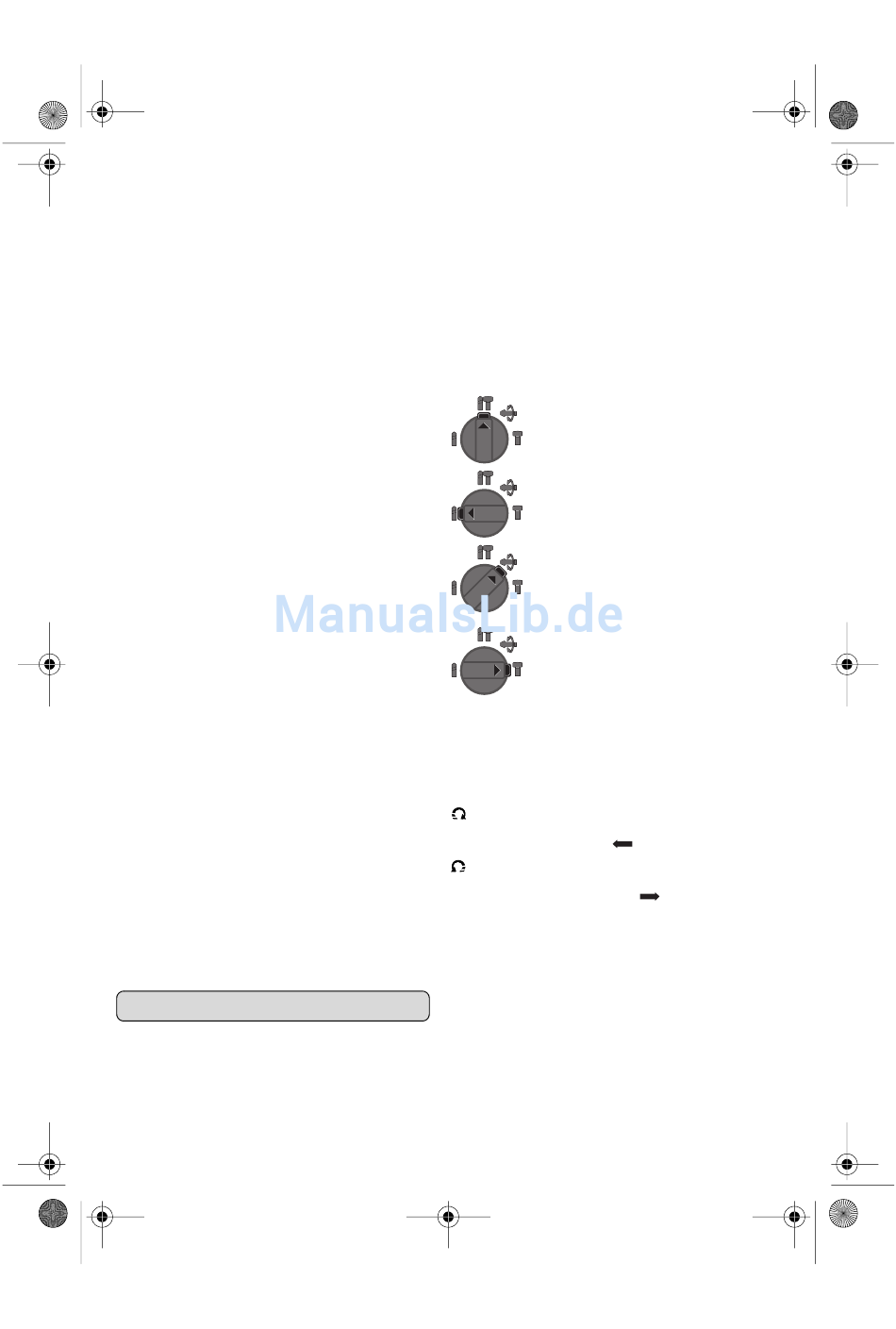

Regolazione del modo operativo
Con l'interruttore arresto rotazione/percussione 11
scegliere il modo operativo dell'elettroutensile.
Per modificare il modo operativo premere il tasto di
sbloccaggio 10 e ruotare l'interruttore arresto rota-
zione/percussione 11 nella posizione desiderata
fino a quando lo stesso non scatta in posizione in
modo percettibile.
☞
Nota bene: Modificare il modo operativo
solo quando l'elettroutensile è spento! In caso
contrario l'elettroutensile può subire dei
danni.
Posizione per forature battenti
nel calcestruzzo oppure materiale
pietroso
Posizione per forature non bat-
tenti nel legno, nel metallo, nella
ceramica e nella plastica
Posizione per la regolazione della
posizione per scalpellatura
In questa posizione l'interruttore
arresto rotazione/percussione 11
non scatta in posizione.
Posizione per scalpellatura

Impostazione del senso di rotazione

Con il commutatore del senso di rotazione 7 è pos-
sibile modificare il senso di rotazione dell'elettrou-
tensile. Comunque, ciò non è possibile quando
l'interruttore di avvio/arresto 9 è premuto.
Rotazione destrorsa: Ruotare il commutatore
del senso di rotazione 7 su entrambi i lati fino
all'arresto in posizione
Rotazione sinistrorsa: Ruotare il commuta-
tore del senso di rotazione 7 su entrambi i lati
fino all'arresto in posizione
Per operazioni di foratura e scalpellatura, regolare il
senso di rotazione sempre su rotazione destrorsa.
Accendere/spegnere
Per accendere l'elettroutensile premere l'interrut-
tore di avvio/arresto 9.
Per bloccare l'interruttore avvio/arresto, tenerlo
premuto e premere ulteriormente il tasto di bloccag-
gio 8.
Per spegnere l'elettroutensile rilasciare l'interrut-
tore di avvio/arresto 9. In caso di interruttore di
avvio/arresto 9 bloccato, premerlo prima e rila-
sciarlo poi subito.
.
.
