Podłączyć wąż ssący do otworu odsysania 18
urządzenia odsysającego.
Odkurzacz musi być dostosowany do rodzaju
obrabianego materiału.
Do odsysania szczególnie niebezpiecznych dla
zdrowia pyłów rakotwórczych należy używać
odkurzacza specjalnego.
Ustawianie głębokości wiercenia
w urządzeniu odsysającym
(zob. rys. J)
Wymaganą głębokość wiercenia X można
ustawiać również z zamontowanym urządzeniem
odsysającym.
Wsunąć narzędzie robocze SDS-plus do oporu do
uchwytu narzędzia SDS-plus 3. W przeciwnym
razie ruchomość narzędzia SDS-plus może spo-
wodować nieprawidłowe ustawienie głębokości
wiercenia.
Odkręcić śrubę motylkową 22 na urządzeniu
odsysającym.
Bez dobijania, ale mocno przyłożyć elektronarzę-
dzie w miejscu wiercenia. Narzędzie robocze SDS-
plus musi przy tym dotknąć powierzchni.
Tak przesunąć rurę prowadzącą 23 urządzenia
odsysającego w uchwycie, aby głowica urządzenia
odsysającego przylegała do wierconej
powierzchni. Nie przesuwać rury prowadzącej 23
na rurze teleskopowej 21 dalej niż jest to
konieczne, aby widoczna pozostała możliwie jak
największa część skali na rurze teleskopowej 21.
Ponownie dokręcić śrubę motylkową 22. Odkręcić
śrubę zaciskową 19 na ograniczniku głębokości
urządzenia odsysającego.
Przesunąć ogranicznik głębokości 20 na rurze
teleskopowej 21, aby odstęp X na rysunku
odpowiadał wymaganej głębokości wiercenia.
Dokręcić śrubę zaciskową 19 w tej pozycji.
Uruchamianie
❏ Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się z
danymi na tabliczce znamionowej elektrona-
rzędzia. Elektronarzędzia przeznaczone do
pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
Ustawianie rodzaju pracy
Za pomocą przełącznika wiercenia udarowe-
go/blokady obrotów 11 wybrać tryb pracy elektro-
narzędzia.
22.2.10
Aby zmienić tryb pracy narzędzia, wcisnąć przy-
cisk zwolnienia blokady 10 i przestawić przełą-
czenik wiercenia udarowego/blokady obrotów 11
na żądaną pozycję, aż do słyszalnego zaskoczenia
blokady.
☞
Wskazówka: Zmiany trybu pracy
dokonywać tylko wtedy, gdy
elektronarzędzie jest wyłączone! W innym
wypadku elektronarzędzie może ulec
uszkodzeniu.

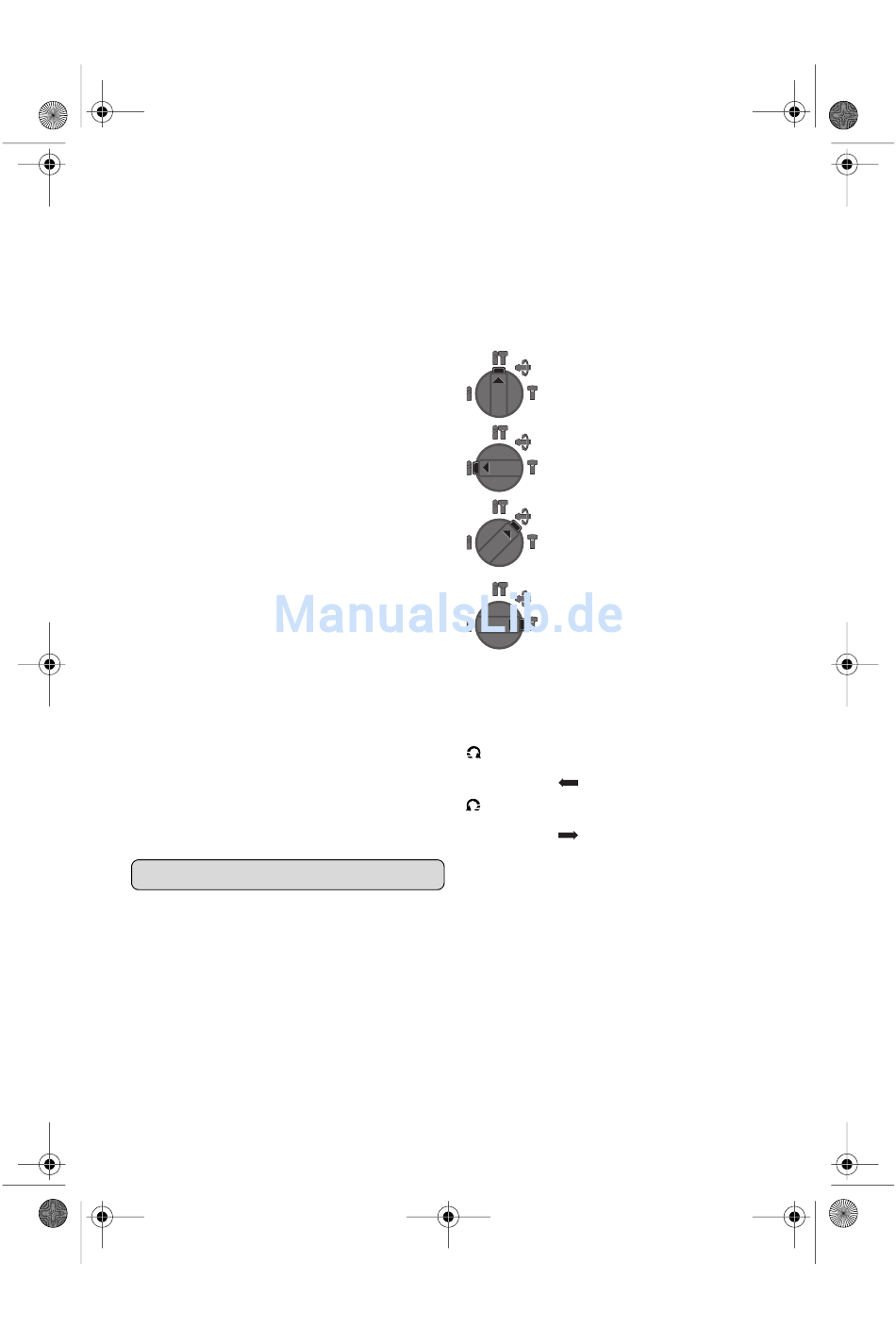

Pozycja do wiercenia z udarem
w betonie lub kamieniu
Pozycja do wiercenia bez udaru
w drewnie, metalu, ceramice i
tworzywie sztucznym
Pozycja do zmieniania pozycji
dłuta
W tej pozycji przełącznik wiercenia
udarowego/blokady obrotów 11
nie zaryglowuje się.
Pozycja do dłutowania
Ustawianie kierunku obrotów
Przełącznikiem obrotów 7 można zmienić kierunek
obrotów elektronarzędzia. Przy wciśniętym
włączniku/wyłączniku 9 jest to jednak niemożliwe.
Obroty w prawo: Przestawić przełącznik obro-
tów 7 po obu stronach do oporu do odpowied-
niej pozycji .
Obroty w lewo: Przestawić przełącznik obro-
tów 7 po obu stronach do oporu do odpowied-
niej pozycji .
W celu wiercenia udarowego, wiercenia i dłutowa-
nia ustawiać kierunek obrotów zawsze na obroty
w prawo.
Włączanie/wyłączanie
W celu włączenia elektronarzędzia nacisnąć
włącznik/wyłącznik 9.
Aby zablokować włącznik/wyłącznik należy po
wciśnięciu przytrzymać go w tej pozycji i dodat-
kowo wcisnąć przycisk blokady 8.
W celu wyłączenia elektronarzędzia zwolnić
włącznik/wyłącznik 9. Przy zablokowanym włącz-
niku/wyłączniku 9 nacisnąć go najpierw i następnie
zwolnić.
