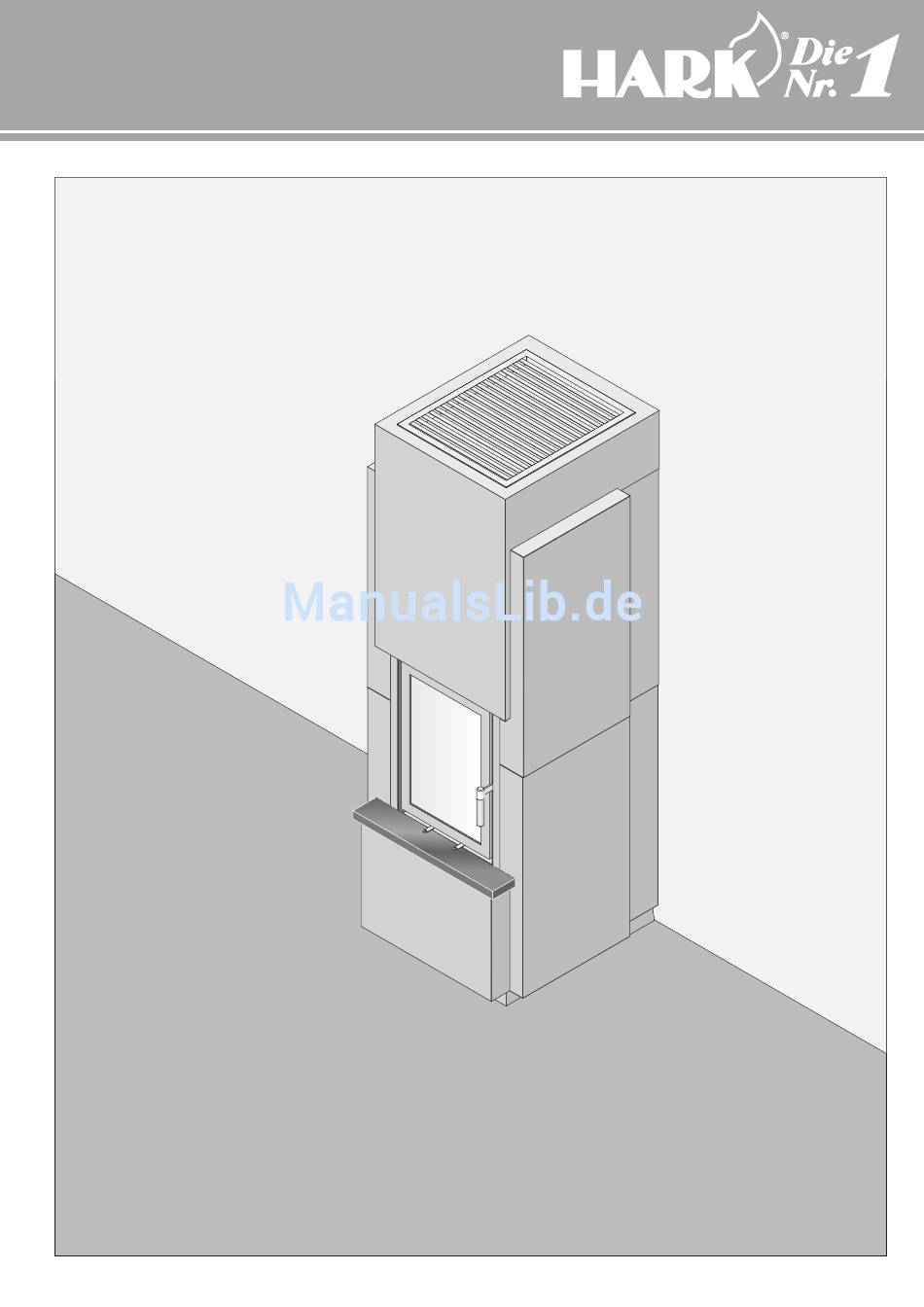

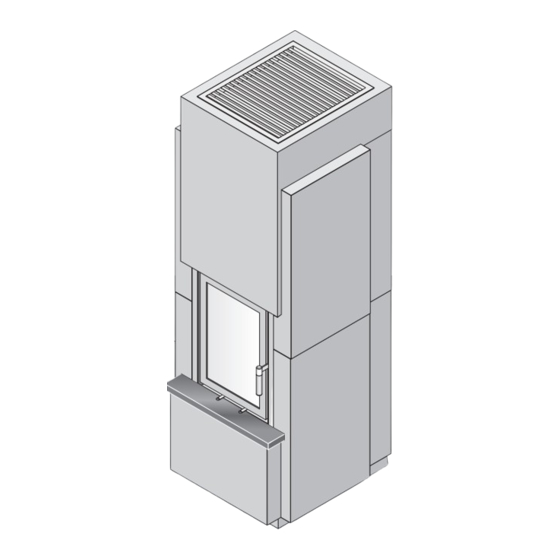

- Seite 1 Montageanleitung Leichtbaukamin Easy 40 im Kamin- & Kachelofenbau n t e i t e...
-
Seite 2: Vorbereitungen
Montageanleitung Leichtbaukamin Easy 40 im Kamin- & Kachelofenbau Sehr geehrter Kunde, ist der Anschluss sowohl an einen einschalig gemauerten als auch an einen Fertigteilschornstein beschrieben. Sie haben ein Qualitätsprodukt erworben, welches nach dem neusten Stand der Technik hergestellt wurde und Sie haben Die Schornsteinanschlusshöhe können Sie auf Seite 5... - Seite 3 Hinweise Leichtbaukamin Easy 40 im Kamin- & Kachelofenbau Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen. Der Leichtbaukamin wiegt 332 kg.
-
Seite 4: Vorbereitung Des Stellbereichs
Vorbereitung des Stellbereichs Leichtbaukamin Easy 40 im Kamin- & Kachelofenbau Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Stellbereich in Verbindung mit dem Einbringen von Aufbau bei schwimmenden Estrich und Verbundestrich Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen Verbund- und schwimmenden Estrich erstellt, welche bis Ober- kante des fertigen Fußbodens, also auch z.B. - Seite 5 im Kamin- & Kachelofenbau 90° Überprüfen Sie bitte den rechten Winkel der Aufbauwand. Der Fußboden muss im Aufstellbereich waagerecht sein. Etwaige Unregelmäßigkeiten sind mit Fliesenkleber (nicht im Lieferumfang enthalten) auszugleichen. Stellen Sie die Rauchrohröffnung her.
- Seite 6 im Kamin- & Kachelofenbau Bodenplatte Kleben Sie die Bodenplatte punktuell mit Acrylkleber auf. Größere Bodenplatte unter Zuhilfenahme von Holzkeilen mit einer Wasser- Unebenheiten im Aufstellbereich können mit Fliesenkleber (nicht waage aus. Die Holzkeile erst nach dem Abbinden des Fliesen- im Lieferumfang enthalten) ausgeglichen werden. Richten sie die klebers entfernen.
- Seite 7 im Kamin- & Kachelofenbau I s o l i e l a t I s o l i e l a t Vor dem Verkleben der Isolierplatten stellen Sie diese Tragen Sie punktuell den Promatkleber auf die Rückseiten der "trocken" auf und ermitteln die Rauchrohröffnung. Schneiden Isolierplatten auf und verkleben Sie diese miteinander und an Sie die Rauchrohröffnung aus den Isolierplatten.
- Seite 8 im Kamin- & Kachelofenbau Rauchrohrbogen 45° Stellen Sie die Radiante auf die Bodenplatte. Erstellen Sie den Rauchrohranschluss.
- Seite 9 im Kamin- & Kachelofenbau l e r f e i t e n i t e l i n l e r f e i t e n i t e Montagehilfe h t s r e c Montagehilfe Die Seitenpfeiler stehen nach der Montage links und rechts Kleben Sie die unteren Seitenpfeiler nacheinander mit Acryl- über der Grundplatte.
- Seite 10 im Kamin- & Kachelofenbau n t e i t e c k e Holzkeil zum Ausrichten des Seitenpfeilers Tragen Sie Acrylkleber an die Klebefl ächen zwischen den unteren Seitenpfeilern und dem Sockel auf. Hängen Sie den Sockel in die Aussparung der Seitenpfeiler ein.
- Seite 11 im Kamin- & Kachelofenbau Halter l e r f e i i t e l i n Halter n t e i t e l e r f e i i t e h t s r e c Zum Verkleben der oberen Seitenpfeiler tragen Sie Acryl- Die Stirnseiten der Isolierplatten versehen Sie mit einem Streifen kleber auf die Klebefl...
- Seite 12 im Kamin- & Kachelofenbau Wärmestrahlschutzblech Kerbe zum einhängen in das Wärmestrahl- schutzblech der Radiante n t e i t e Stellen Sie das vordere Wärmestrahlschutzblech auf den Blend- rahmen der Radiante. Im hinteren Bereich wird das vordere Wärmestrahlschutzblech in das Wärmestrahlschutzblech der Radiante eingehangen.
- Seite 13 im Kamin- & Kachelofenbau Deckengitter S c h ü r z n t e i t e Zum Verkleben der Schürze tragen Sie Acrylkleber auf die Seitenpfeiler und Promatkleber auf die Außenkante der Isolierplatte auf. Kleben Sie den Sims mit Acrylkleber auf. Legen Sie das Deckengitter auf.
- Seite 14 HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken gebraucht werden.
