Hinweise
Leichtbaukamin Easy 40
Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die
Verarbeitungshinweise der beigefügten Verarbeitungsmaterialien.
Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen. Der Leichtbaukamin wiegt
332 kg. Es ist auf einen entsprechend tragfähigen Aufstellort zu achten.
Benötigte Werkzeuge
Zollstock
Winkel
Wasserwaage
Spachtel - Kleine Maurerkelle
Behälter zum Anmischen des Haftmörtels
Bohrmaschine
Kartuschenpistole
Höhenermittlung der Rauchrohröffnung
Um die Höhe der Rauchrohröffnung zu ermitteln, ist es ratsam
das Gerät zum Teil erst einmal "trocken" ohne es zu verkleben
aufzubauen.
1. Legen Sie die Bodenplatte auf.
2. Stellen Sie die Radiante auf die Bodenplatte.
Bringen Sie die Radiante durch Verstellen der Stellfüße
auf eine Höhe von ca. 49,5 cm vom Fußboden bis zur
Unterkante Blendrahmen
3. Legen Sie die zur Abstützung dienenden Montagehilfen
der unteren Seitenpfeiler links und rechts von der Boden-
platte in Position.
4. Stellen Sie die unteren Seitenpfeiler in Position.
Sichern Sie diese gegen Umkippen (Helfer).
5. Hängen Sie das Sockelteil ein.
Richten Sie den Sockel mit einer Wasserwaage aus.
6. Legen Sie den Sims auf den Sockel.
7. Bringen Sie die Radiante durch Verstellen der Stellfüße
auf die richtige Höhe und richten sie mit einer Wasser-
waage aus. Zwischen der Unterkante-Blendrahmen und
dem Sims müssen ca. 2 mm Luft verbleiben.
8. Setzen Sie das Rauchrohr auf und zeichnen Sie die
Schornsteinöffnung an.
9. Bauen Sie das Gerät wieder ab und erstellen die
Rauchrohröffnung.
Lieferumfang
Bausatz Easy
- mit entsprechenden Elementen
- Radiante mit Abstrahlblech
- Rauchrohrmaterialien
- Befestigungssatz
- Isolierplatten
Acrylkleber Modetafi re
Promatkleber
Seitenpfeiler
Stellfuß
S o
c k
e l

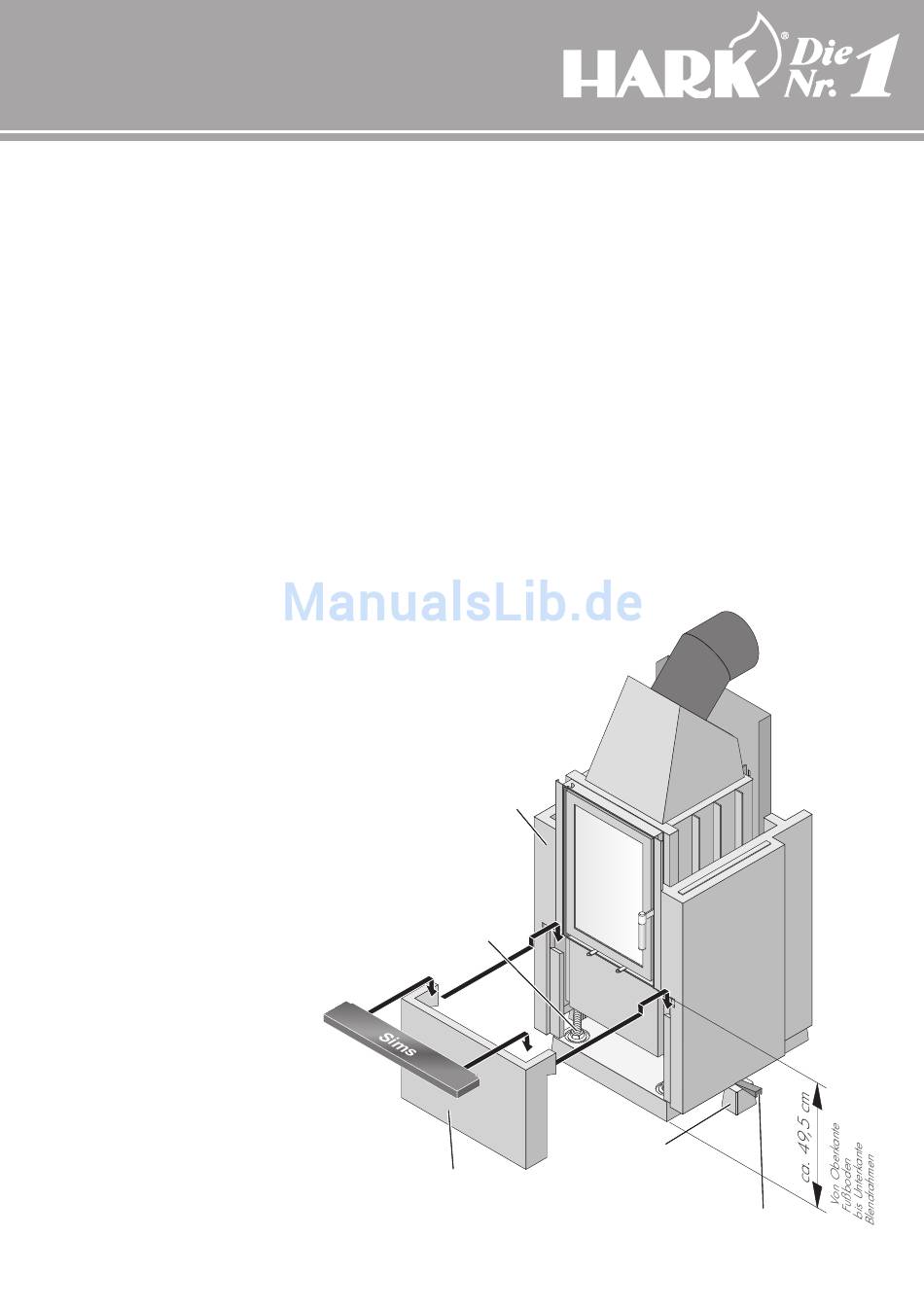

Hängen Sie den Sockel in die Aussparung der Seitenpfeiler ein.
Richten Sie die Bauteile mit einer Wasserwaage aus.
Legen Sie den Sims auf.
-3-
im Kamin- & Kachelofenbau
Rauchrohr
i l
n t e
i t e
S e
n p
i t e
S e
B o
d e
n p
l a t
t e
Montagehilfe
Holzkeil zum
Ausrichten des
Seitenpfeilers
l e r
f e i
