Hark Easy 500 Montageanleitung

Mit regal easy reg (regal optional)
Vorschau ausblenden Andere Handbücher für Easy 500:

Quicklinks

Diese Anleitung herunterladen

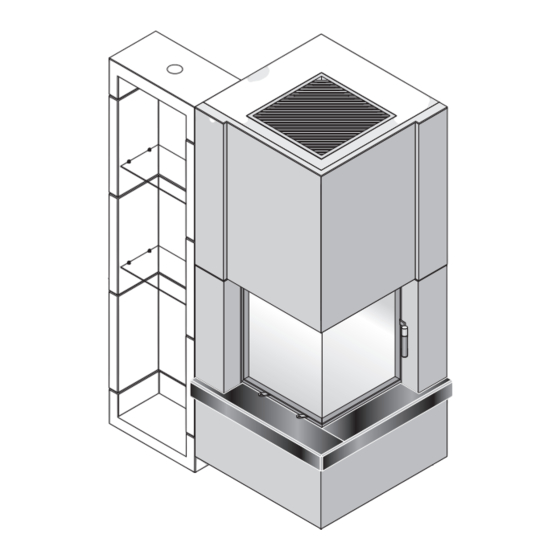

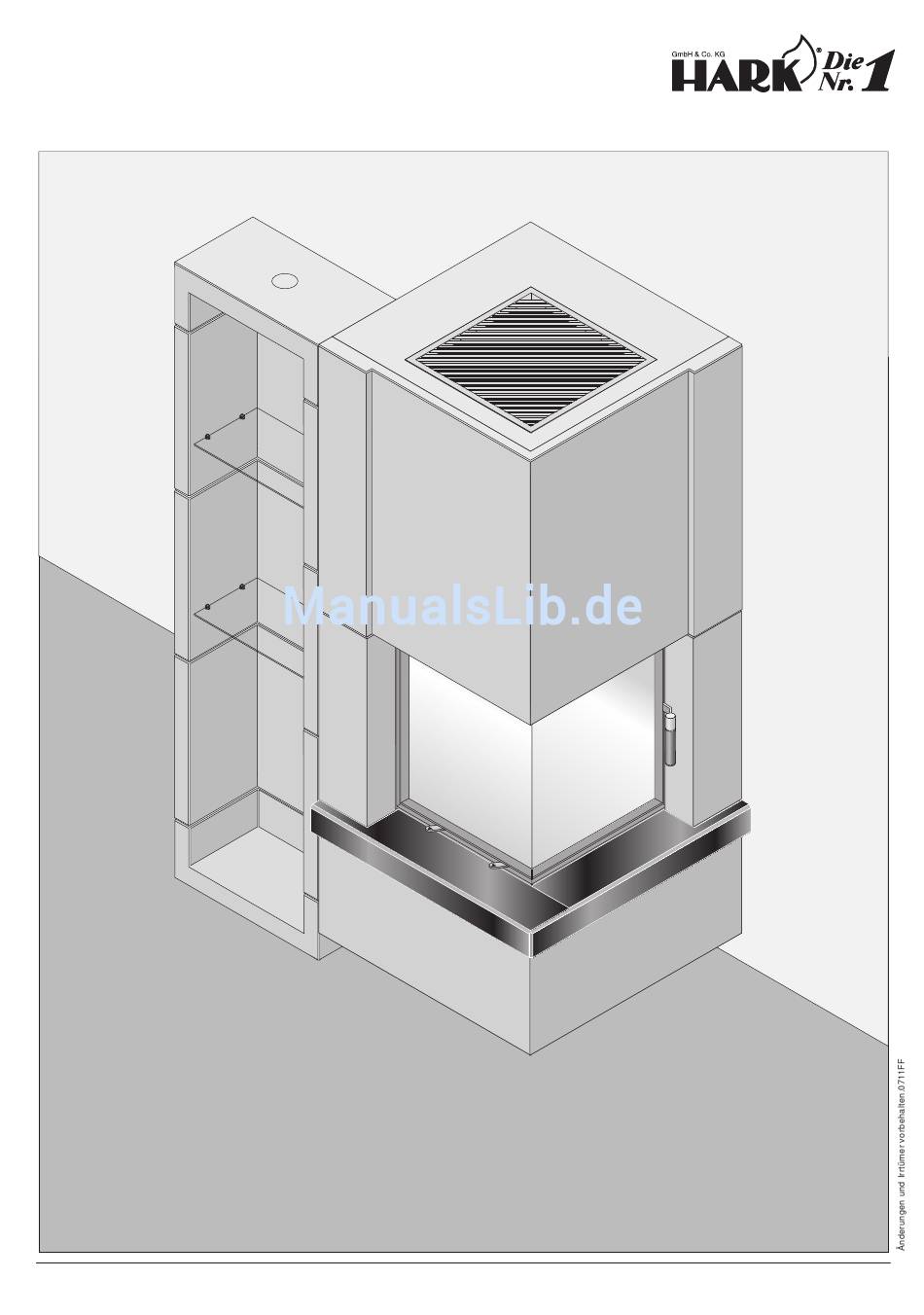

Easy 500
mit Regal EASY REG (Regal optional)
Montageanleitung
HARK GmbH & Co. KG • Hochstraße 197 - 215 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu gewerblichen
Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
loading

Verwandte Anleitungen für Hark Easy 500

Inhaltszusammenfassung für Hark Easy 500

  • Seite 1 Montageanleitung HARK GmbH & Co. KG • Hochstraße 197 - 215 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu gewerblichen...

  • Seite 2: Benötigte Werkzeuge

    Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen. Der Aufstellort des Leichtbaukamins muss ausreichend tragfähig sein. Benötigte Werkzeuge Lieferumfang Zollstock Bausatz Easy 500 Winkel - mit entsprechenden Elementen Wasserwaage - Radiante mit Abstrahlblech...
  • Seite 3 Easy 500 mit Regal EASY REG (optional) Montageanleitung Vorbereitung des Stellbereichs Aufbau bei schwimmenden Estrich und Verbundestrich Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Stellbereich in Verbindung mit dem Einbringen von Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen Verbund- und schwimmenden Estrich erstellt, welche bis Oberkante des fertigen Fußbodens, also auch z.B.
  • Seite 4 Wasserwaage 90° 90° In dieser Montageanleitung ist die Montage des Easy 500 mit dem optional erhältlichen Regal beschreiben. Ohne Regal erfolgt der Aufbau des Kamins direkt an den beiden Stellwänden. Die Integration eines Schornsteins ist dann nicht möglich. Überprüfen Sie bitte den Aufstellbereich auf Rechtwinkeligkeit und Lotrechtigkeit.
  • Seite 5 Easy 500 mit Regal EASY REG (optional) Montageanleitung Soll ihr Regal mit einer Beleuchtung (optional) versehen werden, stellen Sie wie auf Seite 17 beschrieben die Öffnung zum Einsetzen der Lampe im obersten Regalelement her. Verkleben Sie die Regalelemente mit dem Acrylkleber.
  • Seite 6 Easy 500 mit Regal EASY REG (optional) Montageanleitung Bodenplatte Kleben Sie die Bodenplatte punktuell mit Acrylkleber direkt in der Raumecke auf. Sollten Unebenheiten im Boden vorhanden sein, können Sie diese mit Fliesenkleber (nicht im Lieferumfang enthalten) ausgleichen.
  • Seite 7 Easy 500 mit Regal EASY REG (optional) Montageanleitung Ausschnitt für das Rauchrohr l a t I s o l i e l i e I s o l a t I s o l a t l i e l a t...
  • Seite 8 Easy 500 mit Regal EASY REG (optional) Montageanleitung Beispiel: Zusätzliche Isolation bei einem Schornsteinanschluss in der linken Wand Rauchrohr ist mit Isolierwolle umwickelt Regal und Isolierplatten sind mit 10cm Gasbetonsteinen hintermauert Lassen sich die Isolierplatten nicht an den Schornstein kleben (z.B. wenn der Schornstein schmaler ist als das Regal breit ist oder der Schornstein außerhalb des Regals liegt) sind diese mit 10cm starken...
  • Seite 9 Easy 500 mit Regal EASY REG (optional) Montageanleitung Rauch- rohr Sims Stellfuß Stellen Sie die Radiante auf. Bringen Sie die Radiante (durch verstellen der Stellfüße) auf eine Höhe von Oberkante Fertigfußboden bis Unterkante Blendrahmen von 48cm . Kontrollieren Sie die Höheneinstellung indem Sie den Sockel mit aufgelegten Sims (ohne ihn zu verkleben) in die richtige Position schieben und mit einer Wasserwaage ausrichten.
  • Seite 10 Easy 500 mit Regal EASY REG (optional) Montageanleitung Ausschnitt für die Wand- halterung der Schürzen- abspannung Ausschnitt für das Rauchrohr I s o l i e l a t l a t l i e I s o Schlagdübel Zur Wandbefestigung der Isolierplatten Versehen Sie die beiden Isolierplatten mit Ausschnitten, einmal für das Rauchrohr und einmal für die...
  • Seite 11 Easy 500 mit Regal EASY REG (optional) Montageanleitung Ausschnitt für die Wand- halterung der Schürzen- abspannung Kleben Sie den Sockel mit Acrylkleber auf die Bodenplatte und mit Promatkleber an die Stirnseiten der entsprechenden Isolierplatten. Passen Sie den Ausschnitt für die Wandbefestigung der Schürzenabspannung an und kleben diese...
  • Seite 12 Easy 500 mit Regal EASY REG (optional) Montageanleitung i t e i t e p f e i l e i l e p f e Kleben Sie die Seitenpfeiler mit Acrylkleber auf den Sockel und mit Promatkleber an die entsprechenden...
  • Seite 13 Easy 500 mit Regal EASY REG (optional) Montageanleitung Lasche aufbiegen und anpassen Wärmestrahl- schutzblech Sichtschutz- blende Legen Sie die Sichtschutzblende auf den Blendrahmen der Radiante. Stellen Sie das Wärmestrahlschutzblech auf die Sichtschutzblende. Biegen Sie die Befestigungslaschen auf und schrauben das Wärmestrahlschutzblech an die Isolierplatten.
  • Seite 14 Easy 500 mit Regal EASY REG (optional) Montageanleitung Vorbereiten der Schürzenabspannung r z e h ü Schrauben Sie die beiden Ösenschrauben in die Gewindeeinsätze (Blindnietmuttern) der Schürze. Spannschloss Öse 2 Öse 1 Seilklemmen Seilklemmen Seil Wandhalter der Abspannung Führen Sie das eine Ende des Seils durch die Öse 1 und bilden mit den Seilklemmen eine Schlaufe.
  • Seite 15 Easy 500 mit Regal EASY REG (optional) Montageanleitung Detailansicht: Lage der Sichtschutz- blende in der Schürze r z e Holzlatte mit Keilen h ü und Querholz Kleben Sie die Schürze mit Acrylkleber auf die Seitenpfeiler und mit Promatkleber an die entsprechenden Stirnseiten der Isolierplatten.
  • Seite 16 Easy 500 mit Regal EASY REG (optional) Montageanleitung Schürzen- abdeckung Verkleben Sie die Schürzenabdeckung mit Acrylkleber mit der oberen Schürzenabkantung und der Wand. Verkleben Sie die Schürzenabdeckung mit Promatkleber mit den Isolierplatten.
  • Seite 17 Easy 500 mit Regal EASY REG (optional) Montageanleitung Montage des Scheibenhalters Glasbodenträger Montage der optionalen Dübel Schraube Beleuchtung Deckengitter Gewindestift zur Die Öffnung für das Einsetzen der späteren Sicherung Lampe ist bereits im oberen Regal- des Glasbodens teil vorgegossen. Mit einem Stein- bohrer ø6 mm ist diese rundherum...
