Bestimmungsgemäße Verwendung
Das Pocket-Multimeter MASTECH M320 eignet sich für folgende Messungen:
• Gleichspannung bis 600 V
• Wechselspannung bis 600 V~
• Gleichstrom bis 400 mA
• Wechselstrom bis 400 mA
• Widerstand bis 40 MΩ
• Kapazität bis 100 µF
• Frequenz bis 100 kHz
• Diodentest
• Akustische Durchgangsprüfung (< 50 Ω)
Das Gerät entspricht der Schutzklasse II und der Überspannungskategorie CAT II 600 V der Norm IEC/EN 61010-10.
Sollte das Gerät samt Zubehör in einer nicht den Normen entsprechenden Weise verwendet werden, dann ist der gebotene
Schutz möglicherweise nicht ausreichend.
Die Betriebsspannung beträgt 3 V . Verwenden Sie als Spannungsversorgung nur Knopfzellen des Typs AG13.
Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag etc. verbunden.
Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller,
sondern der Betreiber verantwortlich. Bitte beachten Sie, dass Bedien- und/oder Anschlussfehler außerhalb unseres Einfluss-
bereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen.

Zu Ihrer Information

Messkategorien nach IEC/EN 61010-1:
Stromkreise werden in Messkategorien CAT I bis CAT IV
unterteilt, diese geben an, in welchen Anwendungsbe-
reichen das Messgerät eingesetzt werden darf. Der Schutz
des Messgerätes vor einer transienten Überspannung wird
bestimmt durch die Angabe der Messkategorie und der
Arbeitsspannung.
Die Anwendungsbereiche der Messkategorien sind bei:
CAT I:
Messungen an Stromkreisen, die nicht direkt
mit dem Netz verbunden sind, z.B. Batterien, Fahrzeugelektronik etc.
oder jede Hochspannungsquelle mit geringer Energie, die von einem Widerstandstransformator mit hoher
Wicklungszahl abgeleitet wurde.
CAT II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden
sind, z.B. in Haushalt, Büro und Labor.
CAT III: In der Gebäudeinstallation, z.B. stationäre Verbraucher, Verteileranschluss, Verkabelung, Steckdosen
CAT IV: An der Quelle der Niederspannungsinstallation, z.B. Zähler, Hauptanschluss, primäre Überstromschutzgeräte.
Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt.
Spannung:
Außenleiter-Erde
300 V
600 V
1000 V
2

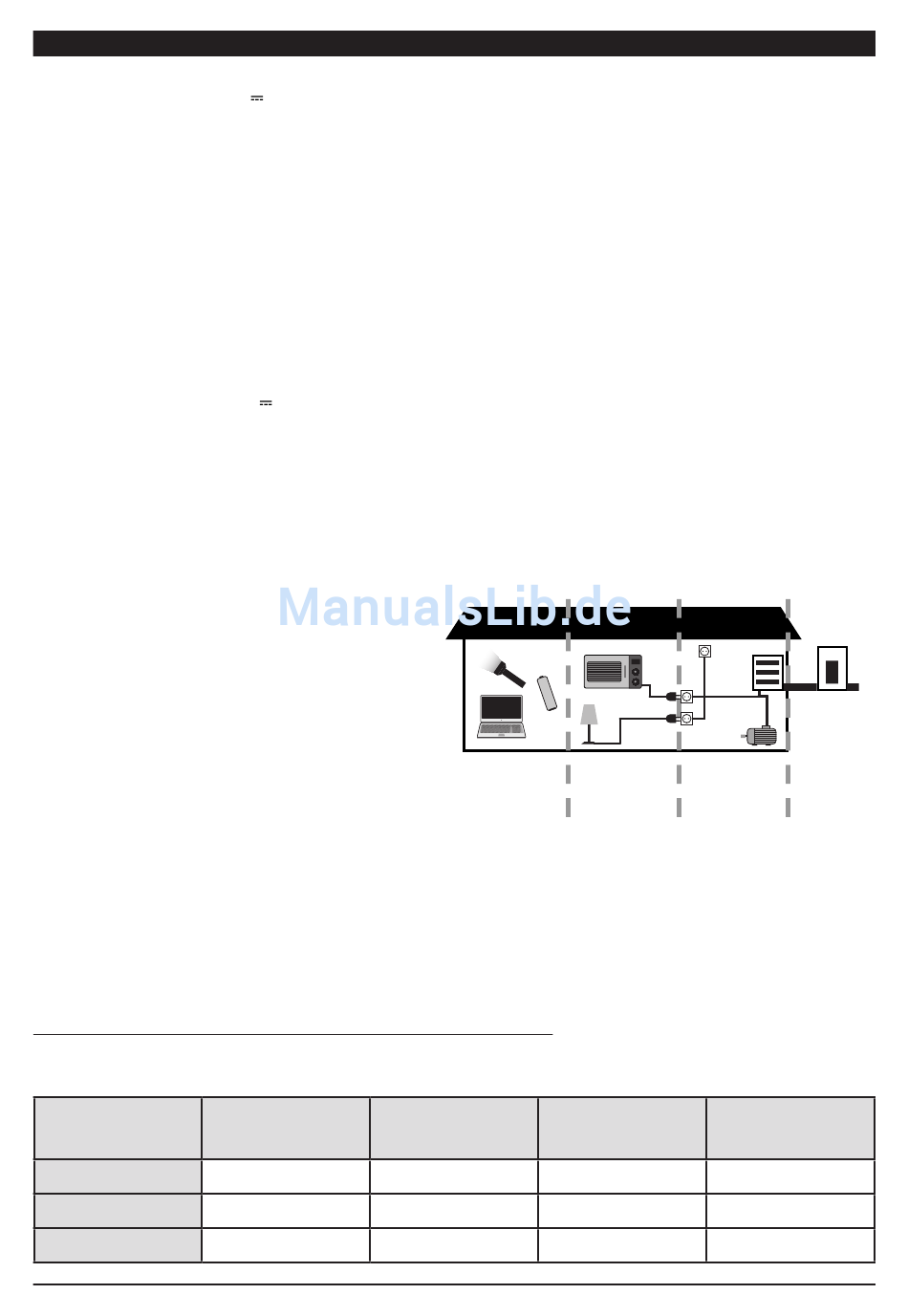

Maximale Transientenspannung

CAT I CAT II
1500 V 2500 V
2500 V 4000 V
4000 V 6000 V
CAT II
CAT I
CAT III
4000 V
6000 V
8000 V
Zähler
Verteilung
CAT IV
CAT III
CAT IV
6000 V
8000 V
12000 V
