Stromversorgung des Netzwerks
Ein NMEA 2000-Netzwerk benötigt eine eigene 12-V-DC-Stromversorgung mit einer 3-A-
Sicherung oder einem Schutzschalter.
In kleineren Systemen können Sie den Stromanschluss an jeder Stelle im Backbone
vornehmen.
Bei größeren Systemen muss der Stromanschluss an zentraler Stelle im Backbone
vorgenommen werden, um zu gewährleisten, dass der Spannungsabfall im gesamten
Netzwerk gleichmäßig erfolgt.
Ú Hinweis:
Wenn Sie ein vorhandenes NMEA 2000-Netzwerk ergänzen, das schon eine
eigene Stromversorgung hat, stellen Sie keinen weiteren Stromanschluss an einer
anderen Stelle im Netzwerk her, und stellen Sie sicher, dass das bestehende Netzwerk
nicht mit 24 V Wechselstrom betrieben wird.
Ú Hinweis:
Das NMEA 2000-Netzkabel darf nicht mit denselben Anschlüssen wie die
Starterbatterien, der Autopilot-Computer, das Bugstrahlruder oder anderen Geräten mit
hohem Strombedarf verbunden werden.

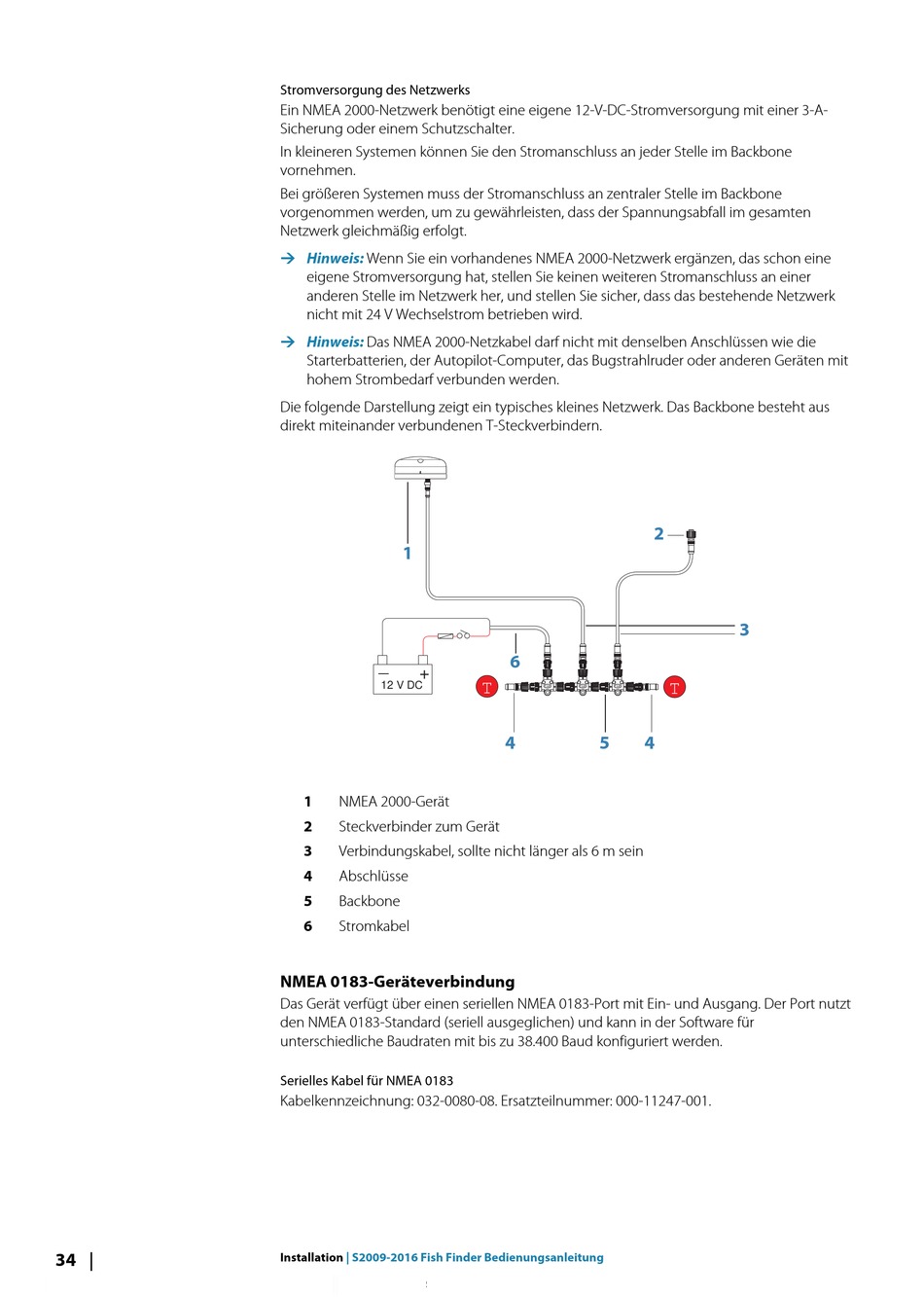

Die folgende Darstellung zeigt ein typisches kleines Netzwerk. Das Backbone besteht aus
direkt miteinander verbundenen T-Steckverbindern.
1
_
+
12 V DC
1
NMEA 2000-Gerät
2
Steckverbinder zum Gerät
3
Verbindungskabel, sollte nicht länger als 6 m sein
4
Abschlüsse
5
Backbone
6
Stromkabel
NMEA 0183-Geräteverbindung
Das Gerät verfügt über einen seriellen NMEA 0183-Port mit Ein- und Ausgang. Der Port nutzt
den NMEA 0183-Standard (seriell ausgeglichen) und kann in der Software für
unterschiedliche Baudraten mit bis zu 38.400 Baud konfiguriert werden.
Serielles Kabel für NMEA 0183
Kabelkennzeichnung: 032-0080-08. Ersatzteilnummer: 000-11247-001.
Installation | S2009-2016 Fish Finder Bedienungsanleitung
6
T
4 5 4
2
3
T
