Leistungssteuerung nicht angeschlossen
Das Gerät wird ein- und ausgeschaltet, indem die Ein-/Ausschalttaste vorne am Modul
gedrückt wird. Schließen Sie das gelbe Kabel für die Stromkontrolle nicht an, und schützen
Sie das Ende mit Isolierband oder Schrumpfschlauch , um einen Kurzschluss zu verhindern.
Stromsteuerung für Pluskabel (Automatisch)
Das Gerät wird eingeschaltet, sobald es unter Strom steht. Legen Sie die gelbe Ader nach der
Sicherung mit der roten Ader zusammen.
Ú Hinweis:
Das Gerät kann über die Ein/Aus-Taste nicht ausgeschaltet werden, aber es
wird in den Standby-Modus versetzt. (Dabei wird auch die Hintergrundbeleuchtung
ausgeschaltet.)

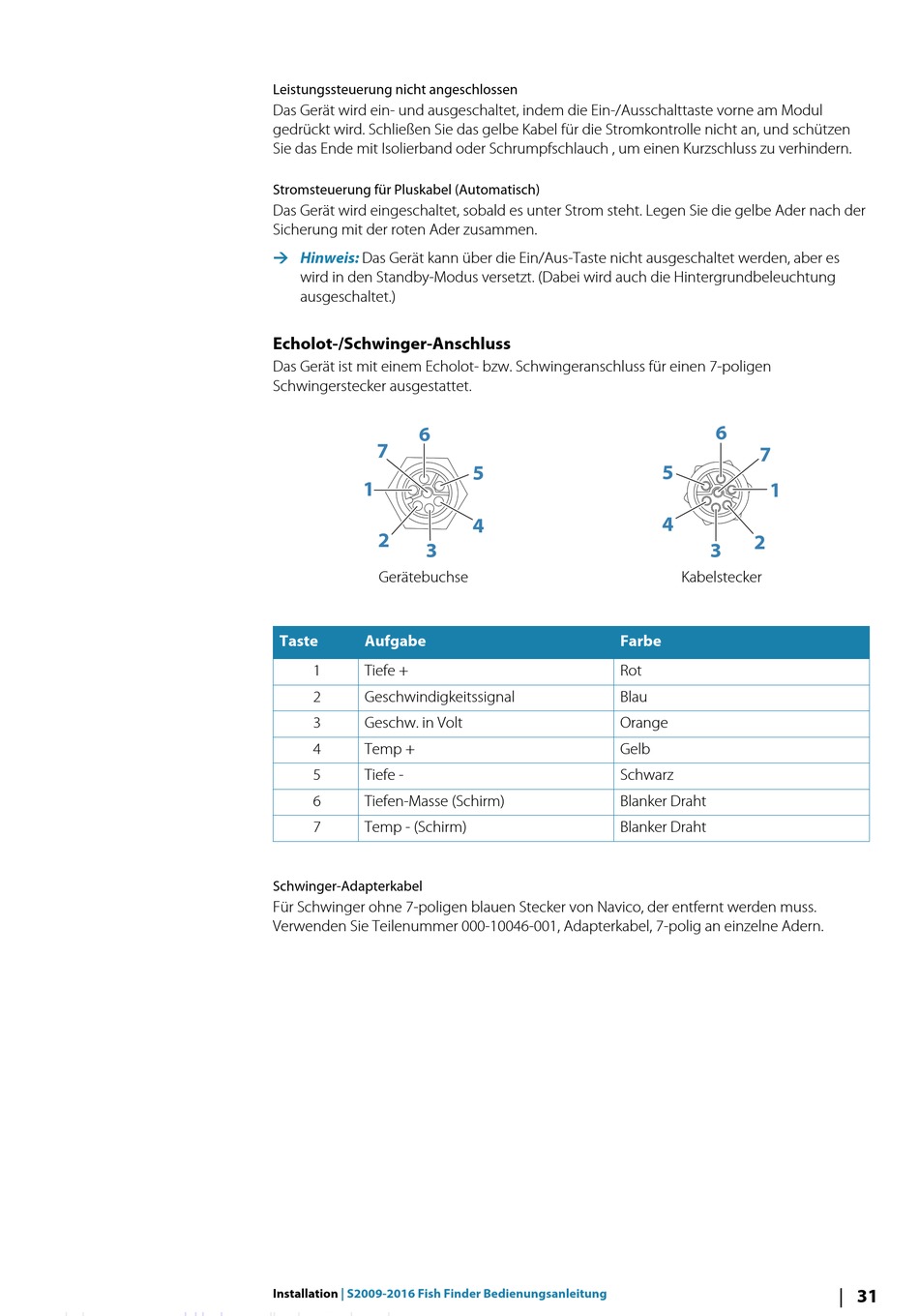

Echolot-/Schwinger-Anschluss
Das Gerät ist mit einem Echolot- bzw. Schwingeranschluss für einen 7-poligen
Schwingerstecker ausgestattet.
6
7
1
2
3
Gerätebuchse
Taste Aufgabe
1 Tiefe +
2 Geschwindigkeitssignal
3 Geschw. in Volt
4 Temp +
5 Tiefe -
6 Tiefen-Masse (Schirm)
7 Temp - (Schirm)
Schwinger-Adapterkabel
Für Schwinger ohne 7-poligen blauen Stecker von Navico, der entfernt werden muss.
Verwenden Sie Teilenummer 000-10046-001, Adapterkabel, 7-polig an einzelne Adern.
Installation | S2009-2016 Fish Finder Bedienungsanleitung
5
4
Farbe
Rot
Blau
Orange
Gelb
Schwarz
Blanker Draht
Blanker Draht
6
7
5
1
4
2
3
Kabelstecker
