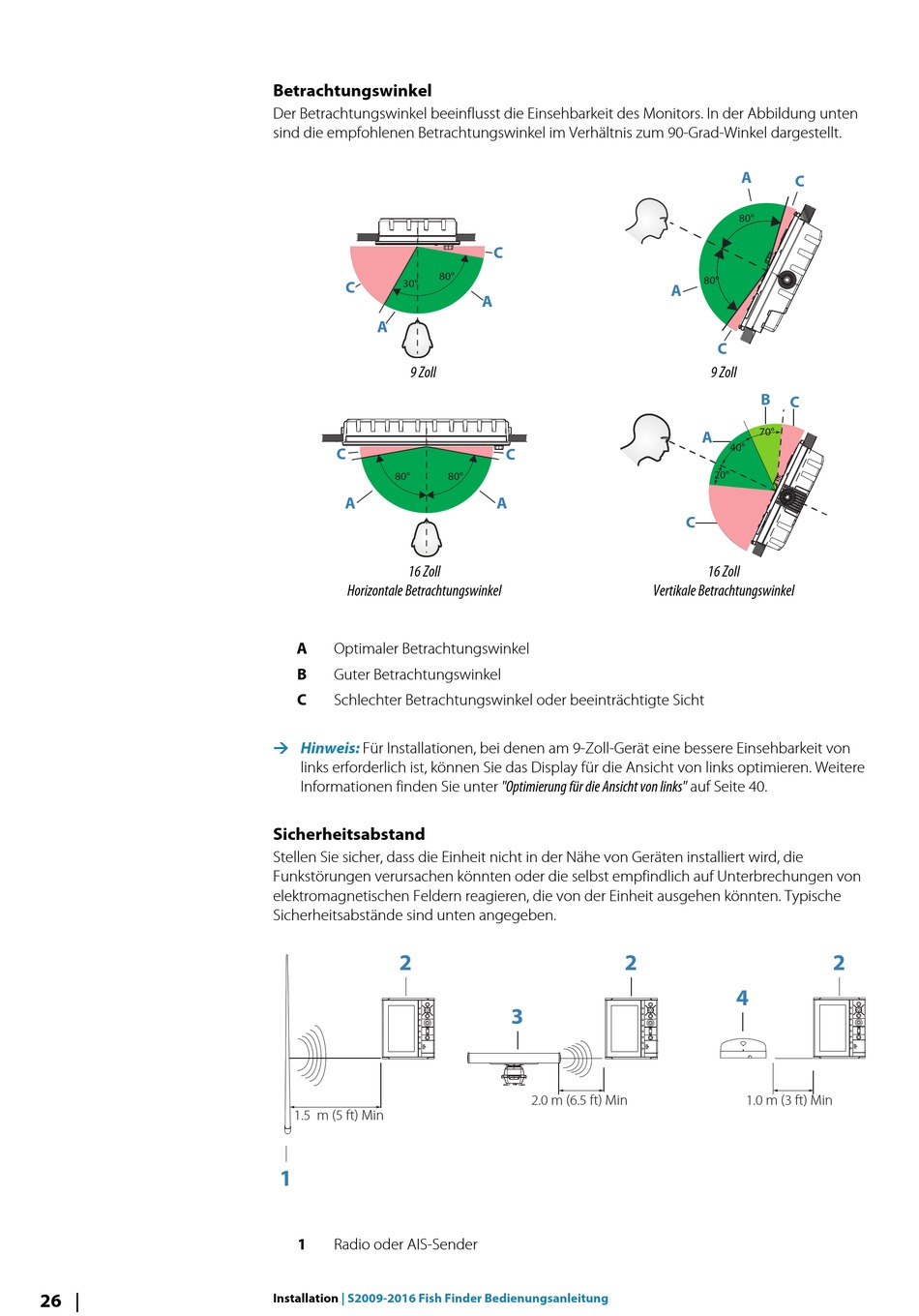

Betrachtungswinkel
Der Betrachtungswinkel beeinflusst die Einsehbarkeit des Monitors. In der Abbildung unten
sind die empfohlenen Betrachtungswinkel im Verhältnis zum 90-Grad-Winkel dargestellt.
80°
30°
C
A
9 Zoll
C
80°
A
16 Zoll
Horizontale Betrachtungswinkel
A
Optimaler Betrachtungswinkel
B
Guter Betrachtungswinkel
C
Schlechter Betrachtungswinkel oder beeinträchtigte Sicht
Ú Hinweis:
Für Installationen, bei denen am 9-Zoll-Gerät eine bessere Einsehbarkeit von
links erforderlich ist, können Sie das Display für die Ansicht von links optimieren. Weitere
Informationen finden Sie unter "Optimierung für die Ansicht von links" auf Seite 40.
Sicherheitsabstand
Stellen Sie sicher, dass die Einheit nicht in der Nähe von Geräten installiert wird, die
Funkstörungen verursachen könnten oder die selbst empfindlich auf Unterbrechungen von
elektromagnetischen Feldern reagieren, die von der Einheit ausgehen könnten. Typische
Sicherheitsabstände sind unten angegeben.
2
1.5 m (5 ft) Min
1
1
Radio oder AIS-Sender
Installation | S2009-2016 Fish Finder Bedienungsanleitung
C
A
C
80°
A
3
2.0 m (6.5 ft) Min
9 Zoll
B
C
70°
A
40°
45° 45°
20° 20°
20°
40° 40°
70° 70°
C
16 Zoll
Vertikale Betrachtungswinkel
2
4
1.0 m (3 ft) Min
