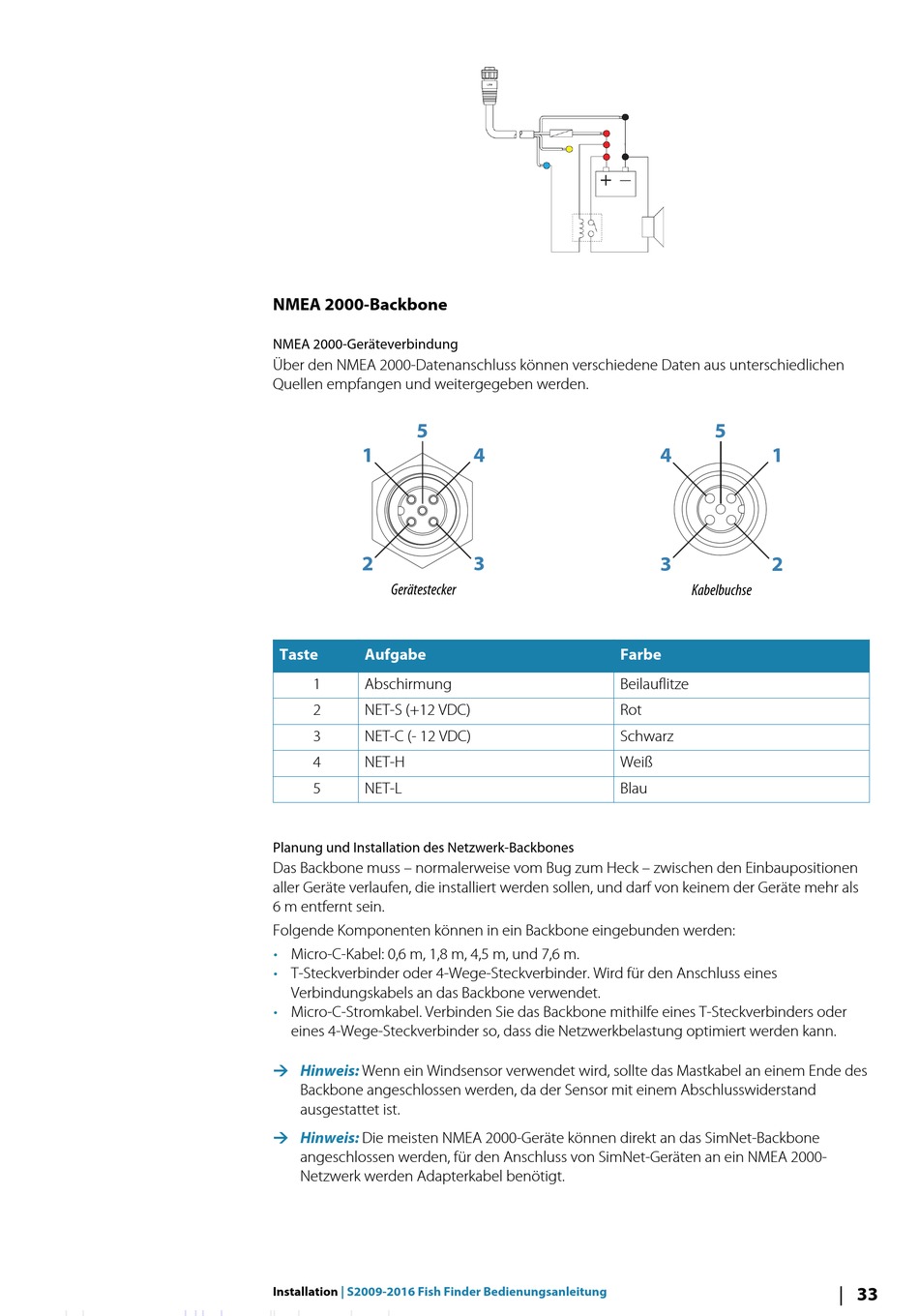

NMEA 2000-Backbone

NMEA 2000-Geräteverbindung
Über den NMEA 2000-Datenanschluss können verschiedene Daten aus unterschiedlichen
Quellen empfangen und weitergegeben werden.
5
1
2
Gerätestecker
Taste Aufgabe
1 Abschirmung
2 NET-S (+12 VDC)
3 NET-C (- 12 VDC)
4 NET-H
5 NET-L
Planung und Installation des Netzwerk-Backbones
Das Backbone muss – normalerweise vom Bug zum Heck – zwischen den Einbaupositionen
aller Geräte verlaufen, die installiert werden sollen, und darf von keinem der Geräte mehr als
6 m entfernt sein.
Folgende Komponenten können in ein Backbone eingebunden werden:
• Micro-C-Kabel: 0,6 m, 1,8 m, 4,5 m, und 7,6 m.
• T-Steckverbinder oder 4-Wege-Steckverbinder. Wird für den Anschluss eines
Verbindungskabels an das Backbone verwendet.
• Micro-C-Stromkabel. Verbinden Sie das Backbone mithilfe eines T-Steckverbinders oder
eines 4-Wege-Steckverbinder so, dass die Netzwerkbelastung optimiert werden kann.
Ú Hinweis:
Wenn ein Windsensor verwendet wird, sollte das Mastkabel an einem Ende des
Backbone angeschlossen werden, da der Sensor mit einem Abschlusswiderstand
ausgestattet ist.
Ú Hinweis:
Die meisten NMEA 2000-Geräte können direkt an das SimNet-Backbone
angeschlossen werden, für den Anschluss von SimNet-Geräten an ein NMEA 2000-
Netzwerk werden Adapterkabel benötigt.
Installation | S2009-2016 Fish Finder Bedienungsanleitung
4
3
Farbe
Beilauflitze
Rot
Schwarz
Weiß
Blau
5
4 1
3 2
Kabelbuchse
33
