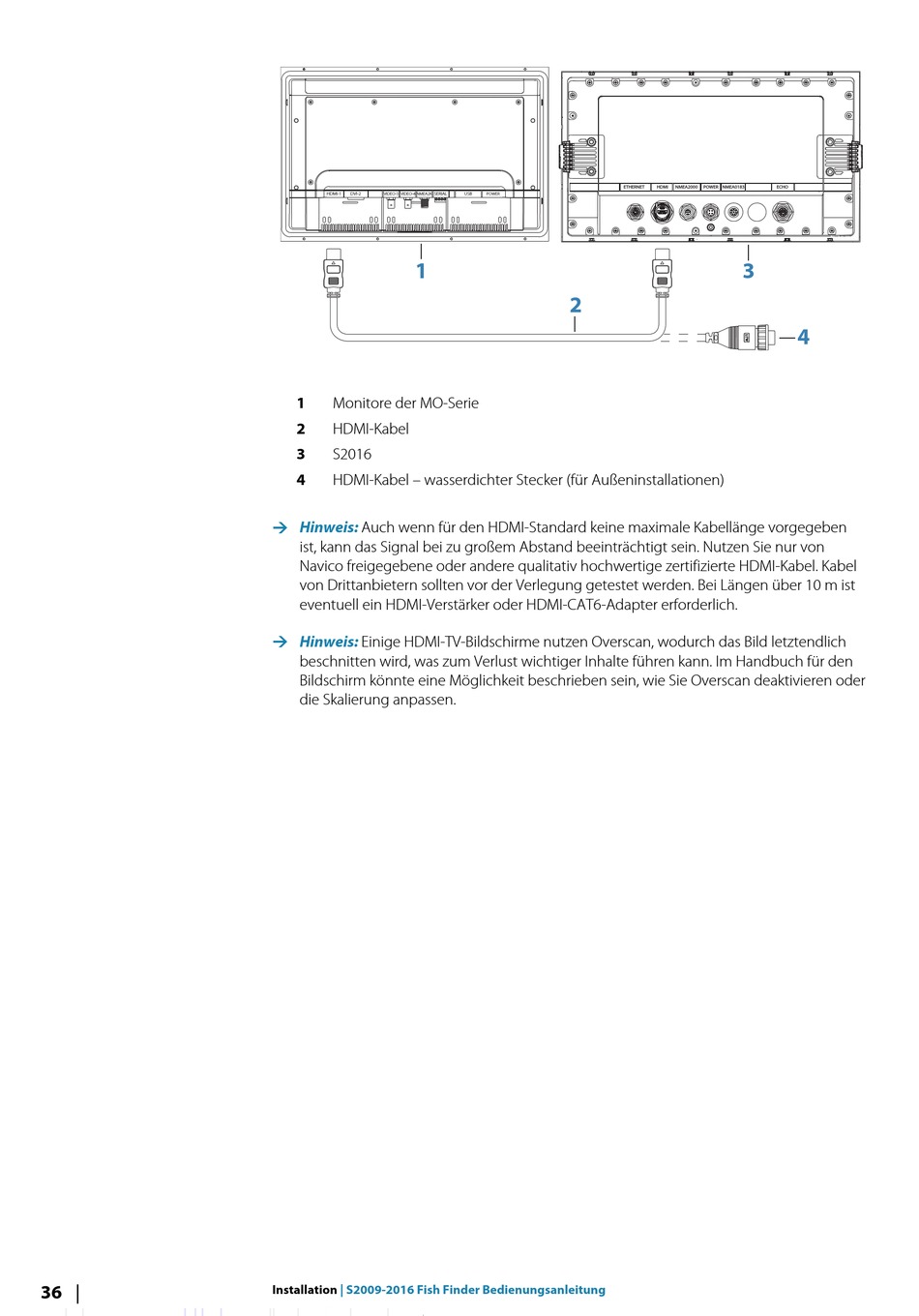

HDMI-1 DVI-2 VIDEO-3 VIDEO-4 NMEA2K SERIAL
1
1
Monitore der MO-Serie
2
HDMI-Kabel
3
S2016
4
HDMI-Kabel – wasserdichter Stecker (für Außeninstallationen)
Ú Hinweis:
Auch wenn für den HDMI-Standard keine maximale Kabellänge vorgegeben
ist, kann das Signal bei zu großem Abstand beeinträchtigt sein. Nutzen Sie nur von
Navico freigegebene oder andere qualitativ hochwertige zertifizierte HDMI-Kabel. Kabel
von Drittanbietern sollten vor der Verlegung getestet werden. Bei Längen über 10 m ist
eventuell ein HDMI-Verstärker oder HDMI-CAT6-Adapter erforderlich.
Ú Hinweis:
Einige HDMI-TV-Bildschirme nutzen Overscan, wodurch das Bild letztendlich
beschnitten wird, was zum Verlust wichtiger Inhalte führen kann. Im Handbuch für den
Bildschirm könnte eine Möglichkeit beschrieben sein, wie Sie Overscan deaktivieren oder
die Skalierung anpassen.
Installation | S2009-2016 Fish Finder Bedienungsanleitung
ETHERNET
USB POWER
2
HDMI NMEA2000 POWER NMEA0183 ECHO
3
4
